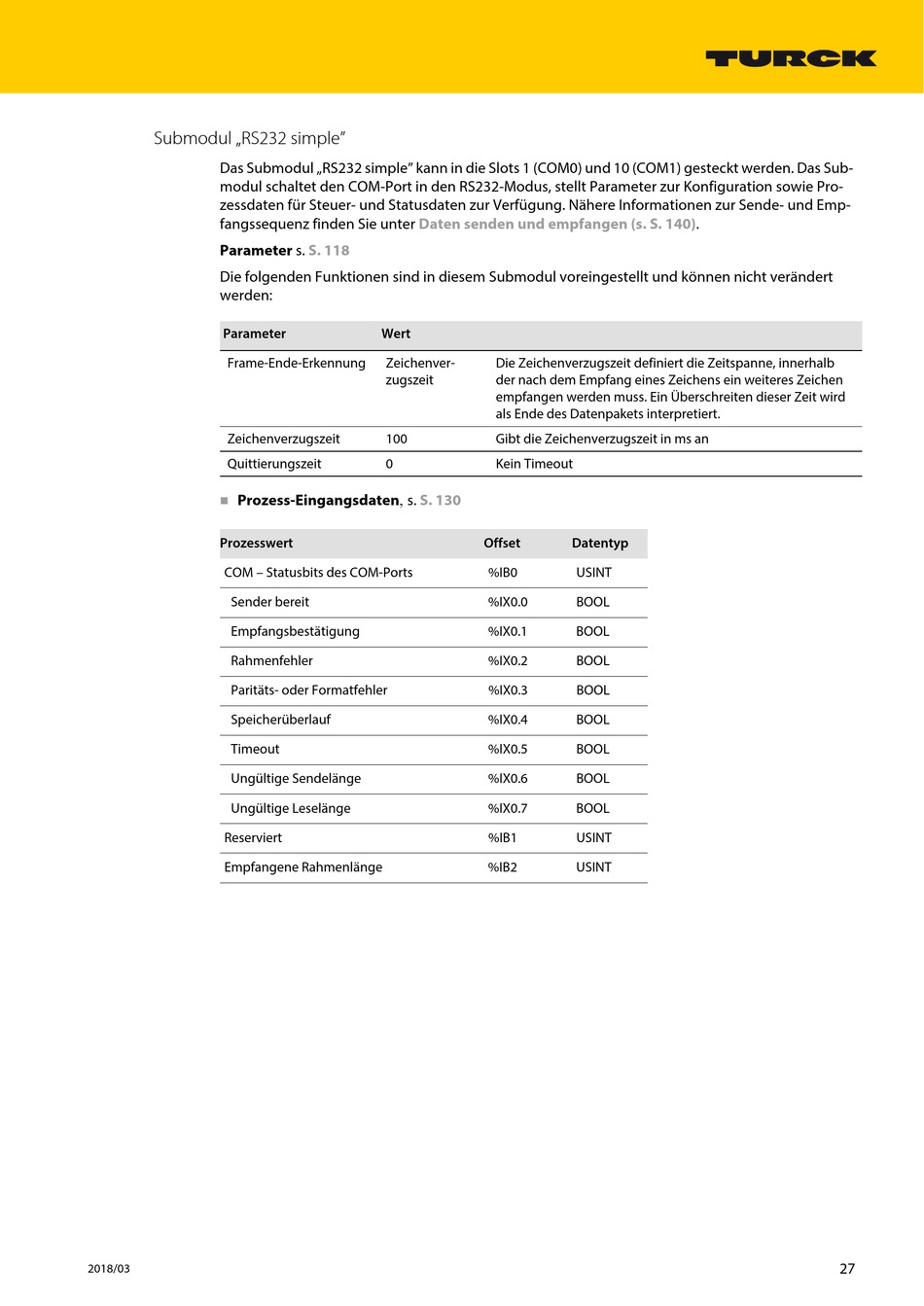

Submodul „RS232 simple"
Das Submodul „RS232 simple" kann in die Slots 1 (COM0) und 10 (COM1) gesteckt werden. Das Sub-
modul schaltet den COM-Port in den RS232-Modus, stellt Parameter zur Konfiguration sowie Pro-
zessdaten für Steuer- und Statusdaten zur Verfügung. Nähere Informationen zur Sende- und Emp-
fangssequenz finden Sie unter
Parameter s.
Die folgenden Funktionen sind in diesem Submodul voreingestellt und können nicht verändert
werden:
Parameter
Frame-Ende-Erkennung
Zeichenverzugszeit
Quittierungszeit
Prozess-Eingangsdaten, s.
Prozesswert
COM – Statusbits des COM-Ports
Sender bereit
Empfangsbestätigung
Rahmenfehler
Paritäts- oder Formatfehler
Speicherüberlauf
Timeout
Ungültige Sendelänge
Ungültige Leselänge
Reserviert
Empfangene Rahmenlänge
2018/03
Daten senden und empfangen (s. S.
S. 118
Wert
Zeichenver-
zugszeit
100
0
S. 130
Die Zeichenverzugszeit definiert die Zeitspanne, innerhalb
der nach dem Empfang eines Zeichens ein weiteres Zeichen
empfangen werden muss. Ein Überschreiten dieser Zeit wird
als Ende des Datenpakets interpretiert.
Gibt die Zeichenverzugszeit in ms an
Kein Timeout
Offset
Datentyp
%IB0
USINT
%IX0.0
BOOL
%IX0.1
BOOL
%IX0.2
BOOL
%IX0.3
BOOL
%IX0.4
BOOL
%IX0.5
BOOL
%IX0.6
BOOL
%IX0.7
BOOL
%IB1
USINT
%IB2
USINT
140).
27
