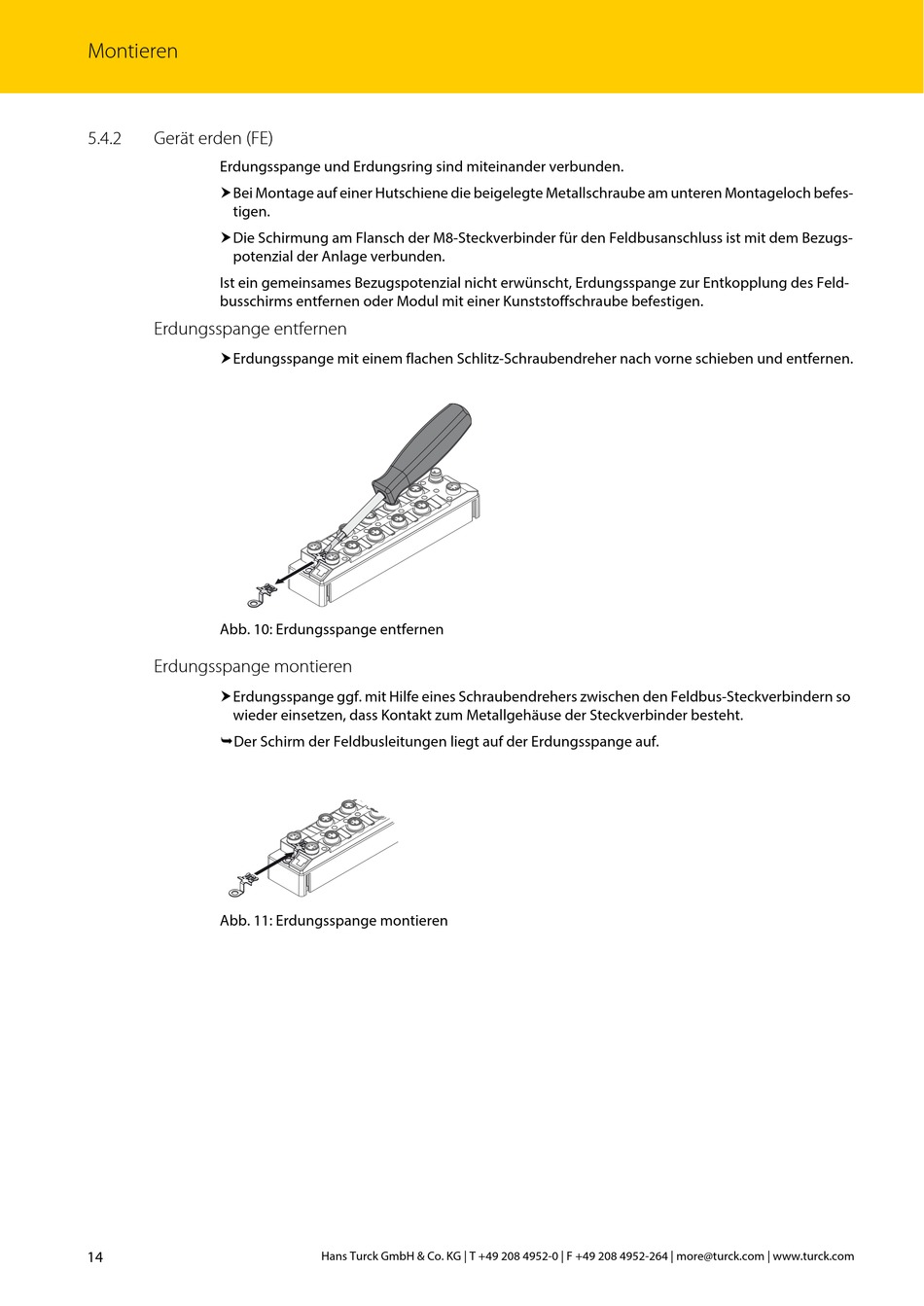

Montieren
5.4.2
Gerät erden (FE)
Erdungsspange und Erdungsring sind miteinander verbunden.
Bei Montage auf einer Hutschiene die beigelegte Metallschraube am unteren Montageloch befes-
tigen.
Die Schirmung am Flansch der M8-Steckverbinder für den Feldbusanschluss ist mit dem Bezugs-
potenzial der Anlage verbunden.
Ist ein gemeinsames Bezugspotenzial nicht erwünscht, Erdungsspange zur Entkopplung des Feld-
busschirms entfernen oder Modul mit einer Kunststoffschraube befestigen.
Erdungsspange entfernen
Erdungsspange mit einem flachen Schlitz-Schraubendreher nach vorne schieben und entfernen.
Abb. 10: Erdungsspange entfernen
Erdungsspange montieren
Erdungsspange ggf. mit Hilfe eines Schraubendrehers zwischen den Feldbus-Steckverbindern so
wieder einsetzen, dass Kontakt zum Metallgehäuse der Steckverbinder besteht.
Der Schirm der Feldbusleitungen liegt auf der Erdungsspange auf.
Abb. 11: Erdungsspange montieren
