Betreiben
9.4

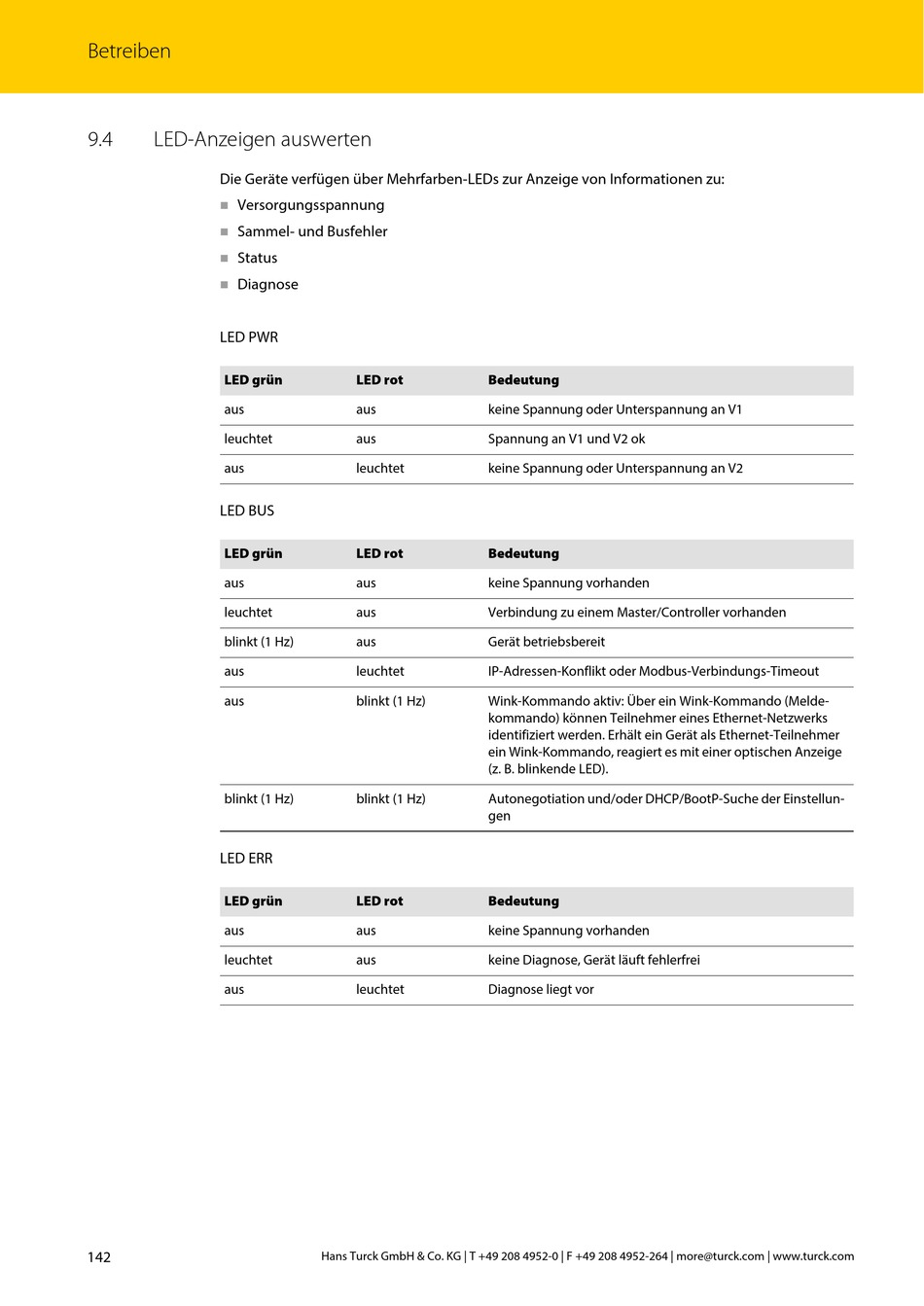

LED-Anzeigen auswerten
Die Geräte verfügen über Mehrfarben-LEDs zur Anzeige von Informationen zu:
Versorgungsspannung
Sammel- und Busfehler
Status
Diagnose
LED PWR
LED grün
aus
leuchtet
aus
LED BUS
LED grün
aus
leuchtet
blinkt (1 Hz)
aus
aus
blinkt (1 Hz)
LED ERR
LED grün
aus
leuchtet
aus
142
LED rot
Bedeutung
aus
keine Spannung oder Unterspannung an V1
aus
Spannung an V1 und V2 ok
leuchtet
keine Spannung oder Unterspannung an V2
LED rot
Bedeutung
aus
keine Spannung vorhanden
aus
Verbindung zu einem Master/Controller vorhanden
aus
Gerät betriebsbereit
leuchtet
IP-Adressen-Konflikt oder Modbus-Verbindungs-Timeout
blinkt (1 Hz)
Wink-Kommando aktiv: Über ein Wink-Kommando (Melde-
kommando) können Teilnehmer eines Ethernet-Netzwerks
identifiziert werden. Erhält ein Gerät als Ethernet-Teilnehmer
ein Wink-Kommando, reagiert es mit einer optischen Anzeige
(z. B. blinkende LED).
blinkt (1 Hz)
Autonegotiation und/oder DHCP/BootP-Suche der Einstellun-
gen
LED rot
Bedeutung
aus
keine Spannung vorhanden
aus
keine Diagnose, Gerät läuft fehlerfrei
leuchtet
Diagnose liegt vor
