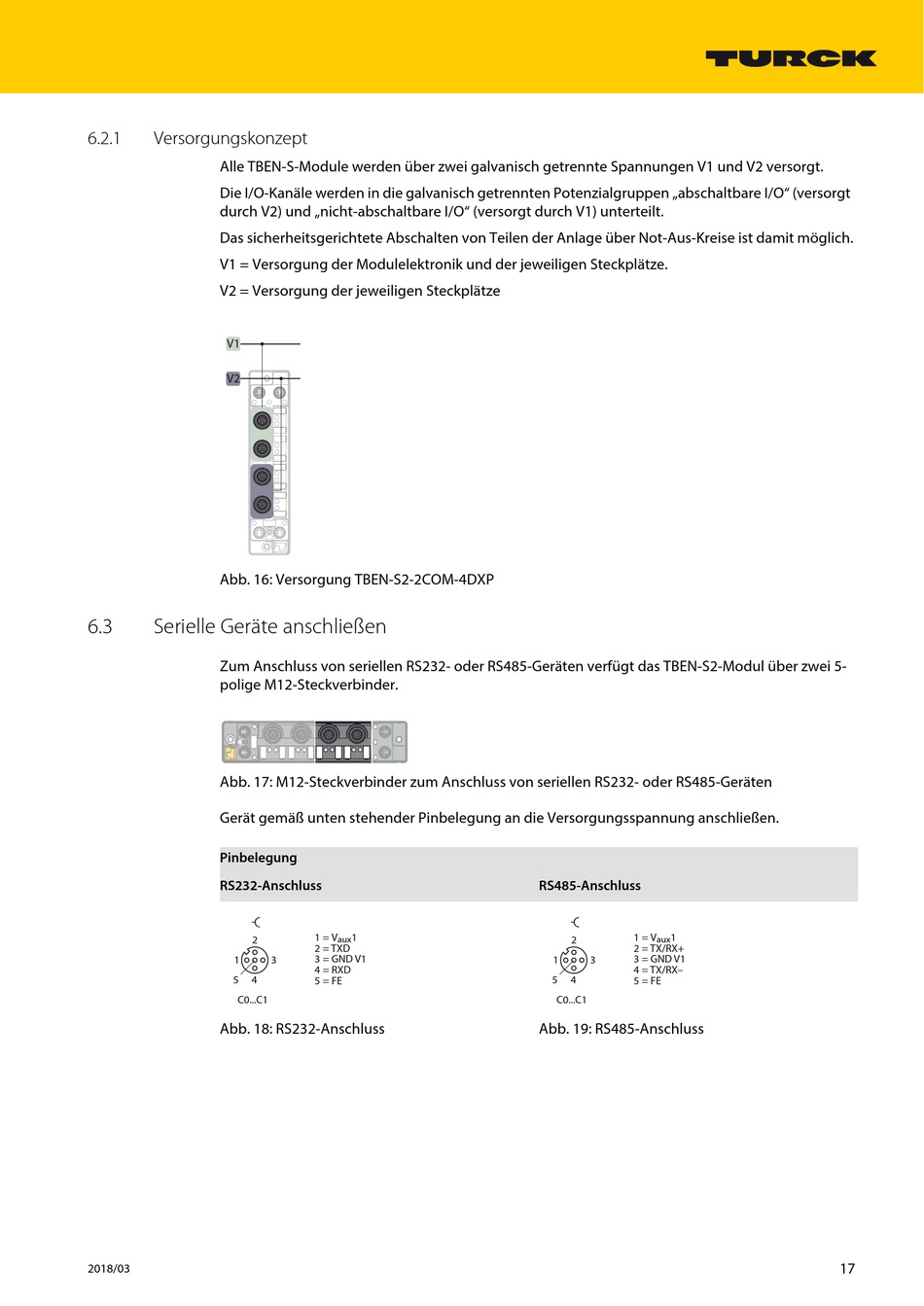

6.2.1
Versorgungskonzept
Alle TBEN-S-Module werden über zwei galvanisch getrennte Spannungen V1 und V2 versorgt.
Die I/O-Kanäle werden in die galvanisch getrennten Potenzialgruppen „abschaltbare I/O" (versorgt
durch V2) und „nicht-abschaltbare I/O" (versorgt durch V1) unterteilt.
Das sicherheitsgerichtete Abschalten von Teilen der Anlage über Not-Aus-Kreise ist damit möglich.
V1 = Versorgung der Modulelektronik und der jeweiligen Steckplätze.
V2 = Versorgung der jeweiligen Steckplätze
V1
V2
Abb. 16: Versorgung TBEN-S2-2COM-4DXP
6.3
Serielle Geräte anschließen
Zum Anschluss von seriellen RS232- oder RS485-Geräten verfügt das TBEN-S2-Modul über zwei 5-
polige M12-Steckverbinder.
Abb. 17: M12-Steckverbinder zum Anschluss von seriellen RS232- oder RS485-Geräten
Gerät gemäß unten stehender Pinbelegung an die Versorgungsspannung anschließen.
Pinbelegung
RS232-Anschluss
v
2
1
5
4
C0...C1
Abb. 18: RS232-Anschluss
2018/03
1 = V
1
aux
2 = TXD
3 = GND V1
3
4 = RXD
5 = FE
RS485-Anschluss
v
1 = V
1
2
aux
2 = TX/RX+
3 = GND V1
1
3
4 = TX/RX–
5
4
5 = FE
C0...C1
Abb. 19: RS485-Anschluss
17
