In Betrieb nehmen

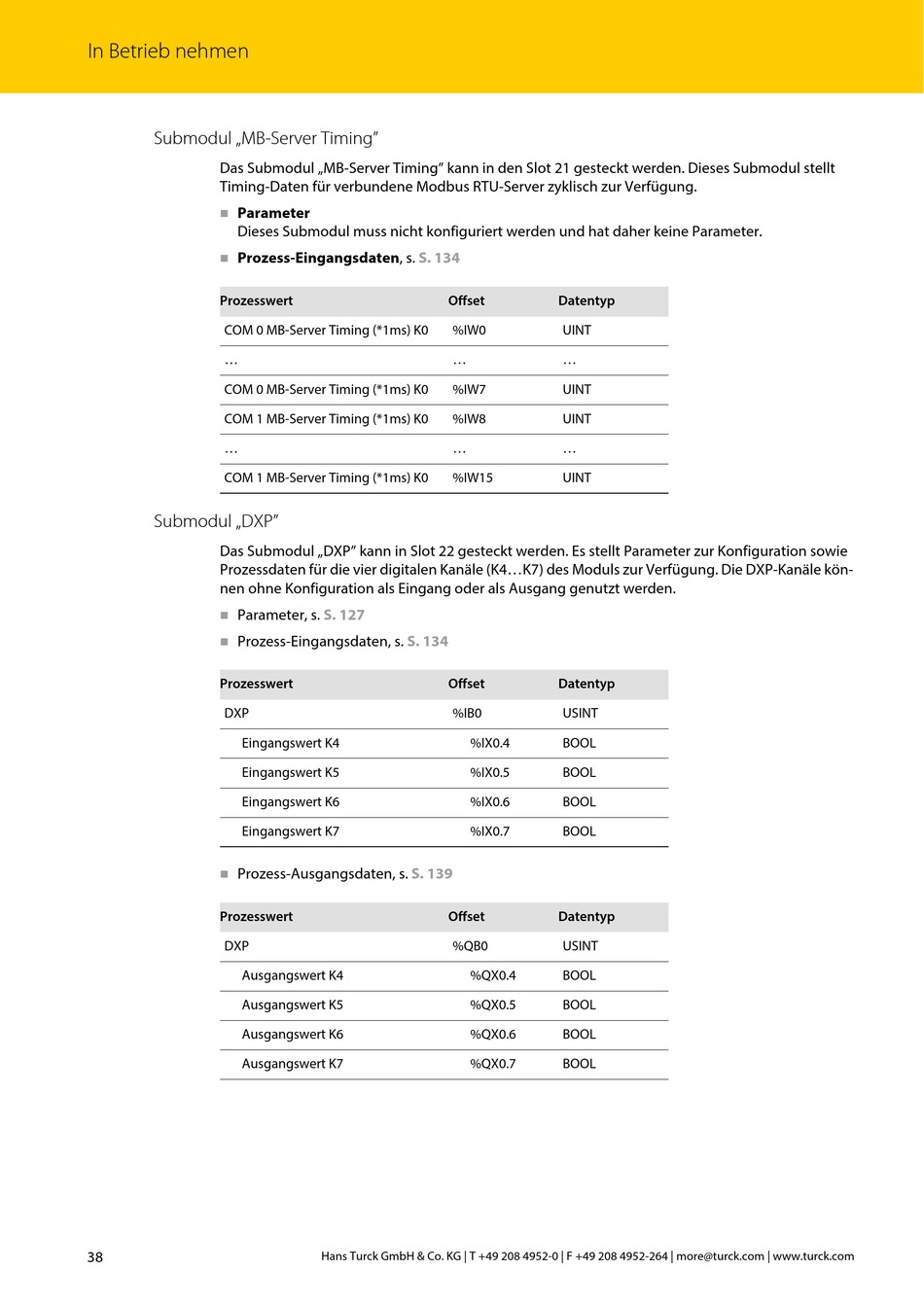

Submodul „MB-Server Timing"
Das Submodul „MB-Server Timing" kann in den Slot 21 gesteckt werden. Dieses Submodul stellt
Timing-Daten für verbundene Modbus RTU-Server zyklisch zur Verfügung.
Parameter
Dieses Submodul muss nicht konfiguriert werden und hat daher keine Parameter.
Prozess-Eingangsdaten, s.
Prozesswert
COM 0 MB-Server Timing (*1ms) K0
...
COM 0 MB-Server Timing (*1ms) K0
COM 1 MB-Server Timing (*1ms) K0
...
COM 1 MB-Server Timing (*1ms) K0
Submodul „DXP"
Das Submodul „DXP" kann in Slot 22 gesteckt werden. Es stellt Parameter zur Konfiguration sowie
Prozessdaten für die vier digitalen Kanäle (K4...K7) des Moduls zur Verfügung. Die DXP-Kanäle kön-
nen ohne Konfiguration als Eingang oder als Ausgang genutzt werden.
Parameter, s.
Prozess-Eingangsdaten, s.
Prozesswert
DXP
Eingangswert K4
Eingangswert K5
Eingangswert K6
Eingangswert K7
Prozess-Ausgangsdaten, s.
Prozesswert
DXP
Ausgangswert K4
Ausgangswert K5
Ausgangswert K6
Ausgangswert K7
38
S. 134
Offset
%IW0
...
%IW7
%IW8
...
%IW15
S. 127
S. 134
Offset
%IB0
%IX0.4
%IX0.5
%IX0.6
%IX0.7
S. 139
Offset
%QB0
%QX0.4
%QX0.5
%QX0.6
%QX0.7
Hans Turck GmbH & Co. KG | T +49 208 4952-0 | F +49 208 4952-264 | more@turck.com | www.turck.com
Datentyp
UINT
...
UINT
UINT
...
UINT
Datentyp
USINT
BOOL
BOOL
BOOL
BOOL
Datentyp
USINT
BOOL
BOOL
BOOL
BOOL
