Wohnen
7
7.13.3 Gegensitzgruppe mit Verlängerung

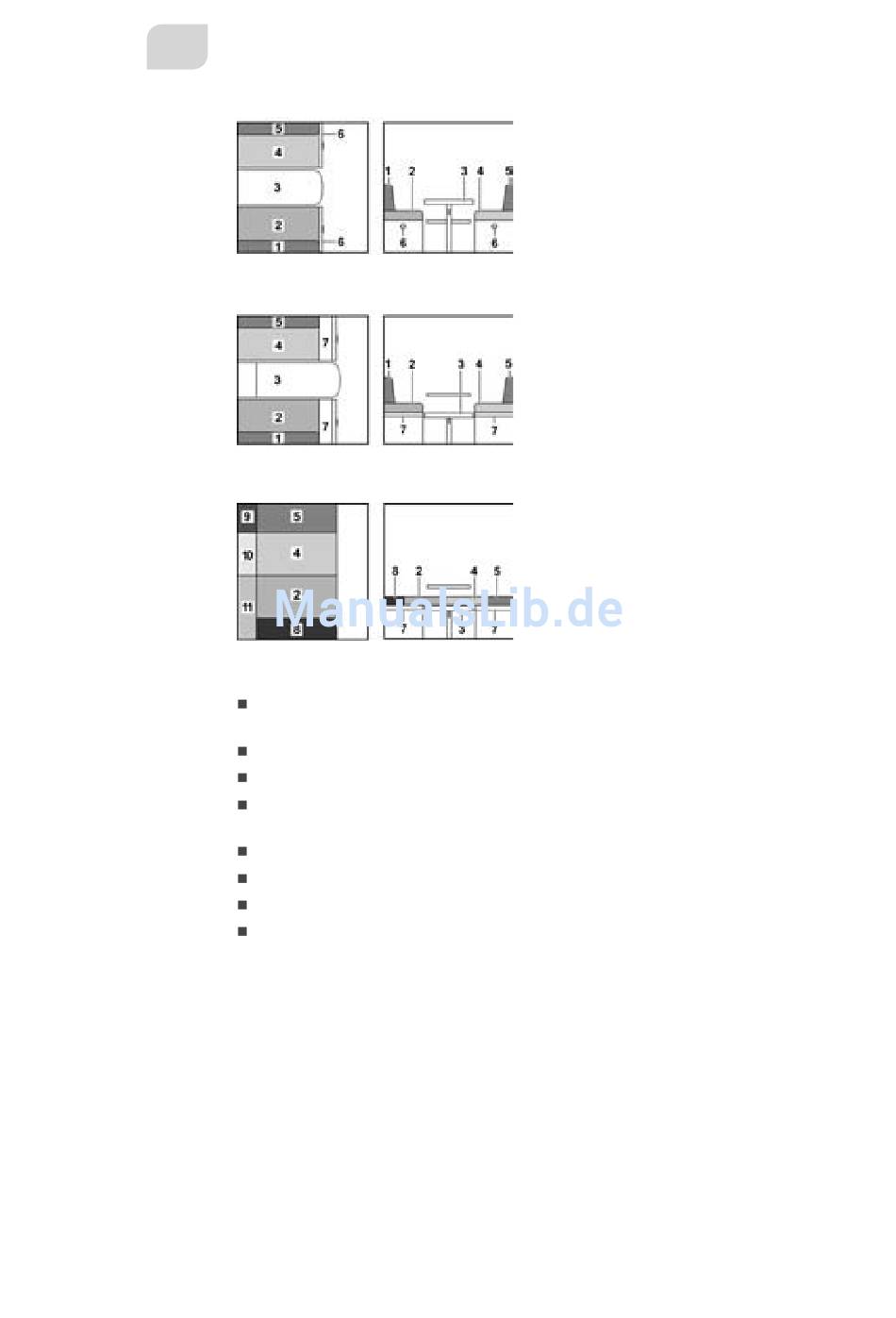

Bild 108 Vor dem Umbau
Bild 109 Während des Umbaus
Bild 110 Nach dem Umbau
Tisch (Bild 108,3) vergrößern und zum Bettunterbau umbauen (siehe Abschnitt
7.7).
Das Rückenpolster (Bild 108,1) abnehmen und beiseite legen.
Griff ziehen und Klappe (Bild 108,6) öffnen.
Sitzbankverlängerung (Bild 109,7) nach oben klappen und mit Klappe ver-
keilen.
Die Sitzpolster (Bild 110,2 und 4) nach vorn und zur Mitte ziehen.
Das Rückenpolster (Bild 110,5) zwischen das Sitzpolster und die Wand legen.
Das Zusatzpolster (Bild 110,8) zwischen das Sitzpolster und die Wand legen.
Die Zusatzpolster (Bild 110,9, 10 und 11) zwischen die Polster auf dem Tisch und
der Sitzplatte und die Wand legen.
1 Rückenpolster
2 Sitzpolster
3 Tisch
4 Sitzpolster
5 Rückenpolster
6 Klappe
7 Sitzbankverlängerung
8 Zusatzpolster
9 Zusatzpolster
10 Zusatzpolster
11 Zusatzpolster
