Hängetisch (Barsitzgruppe) - Dethleffs Motorcaravan Bedienungsanleitung

7
Umbau zum Bettunterbau:
7.7.2
Vergrößern:
Verkleinern:
Wohnen
Der Tisch kann durch den Gelenkstützfuß als Bettunterbau benutzt werden.
Die Tischplatte (Bild 71,1) vorne ca. 45° anheben.
Den unteren Teil des Gelenkstützfußes (Bild 71,3) um 90° umklappen. Dazu je
nach Modell den unteren Teil des Gelenkstützfußes nach unten ziehen oder
den Entriegelungsknopf drücken.
An der Verriegelung (Bild 71,4) den Entriegelungsknopf drücken.
Die Tischplatte ca. 45° nach oben schwenken und den Tisch aus der Halteleiste
nehmen.
Je nach Modell die beiden zusätzlichen Stützfüße (Bild 71,2) in die Aufnahmen
(Bild 71,5) an der Unterseite der Tischplatte stecken.
Den Tisch in die untere Halteleiste einsetzen und verriegeln.
Hängetisch (Barsitzgruppe)
Die Ablagefläche des Hängetisches lässt sich durch Herausziehen einer Tischplat-
tenverlängerung vergrößern.
2 1

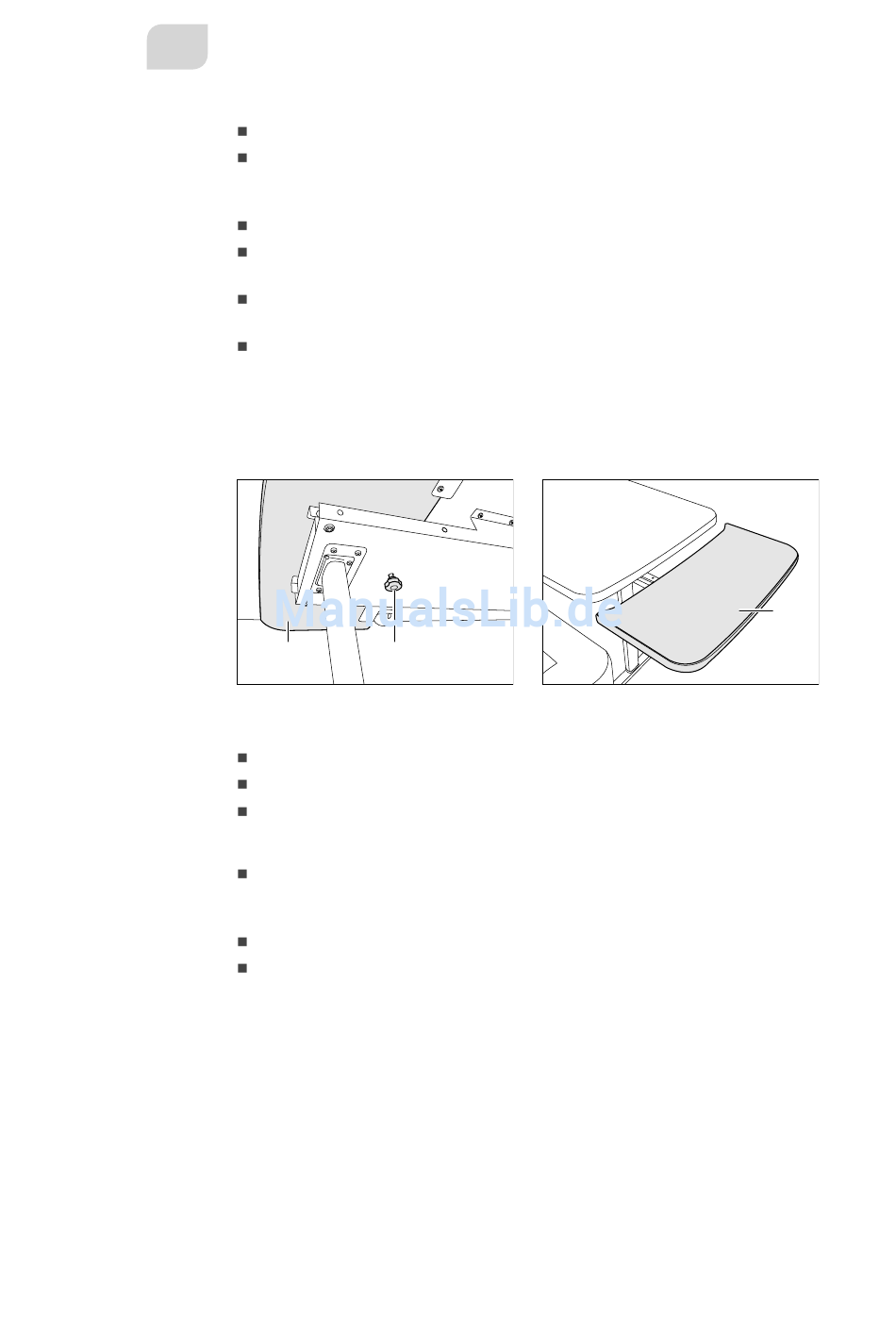

Bild 72 Verriegelung der Tischplatten-
verlängerung
Rändelschraube (Bild 72,1) lösen.
Tischplattenverlängerung (Bild 72,2) bis zum Anschlag herausziehen (Bild 73).
Tischplattenverlängerung (Bild 73,1) in einem Bogen nach oben führen. Die
Tischplattenverlängerung liegt bündig an der Tischplatte an.
Tischplattenverlängerung (Bild 73,1) bis zum Anschlag von der Tischplatte
wegziehen und gegen den Widerstand der Haltefedern nach unten drücken.
Die Tischplattenverlängerung fährt in einem Bogen nach unten (Bild 73).
Tischplattenverlängerung bis zum Anschlag hineinschieben.
Rändelschraube (Bild 72,1) festziehen.
Bild 73 Tischplattenverlängerung
78
1
Motorcaravan - 09-11 - DE
