9
Aufgaben
Motorcaravan - 09-11 - DE
Elektrische Anlage
9.6

Elektroblock (EBL 101)

Lüftungsschlitze nicht abdecken. Überhitzungsgefahr!
Je nach Modell sind nicht immer alle Steckplätze für Sicherungen bestückt.
Weitere Informationen der separaten Bedienungsanleitung des Herstellers ent-
nehmen.
1
ELEKTROBLOCK
EBL 101

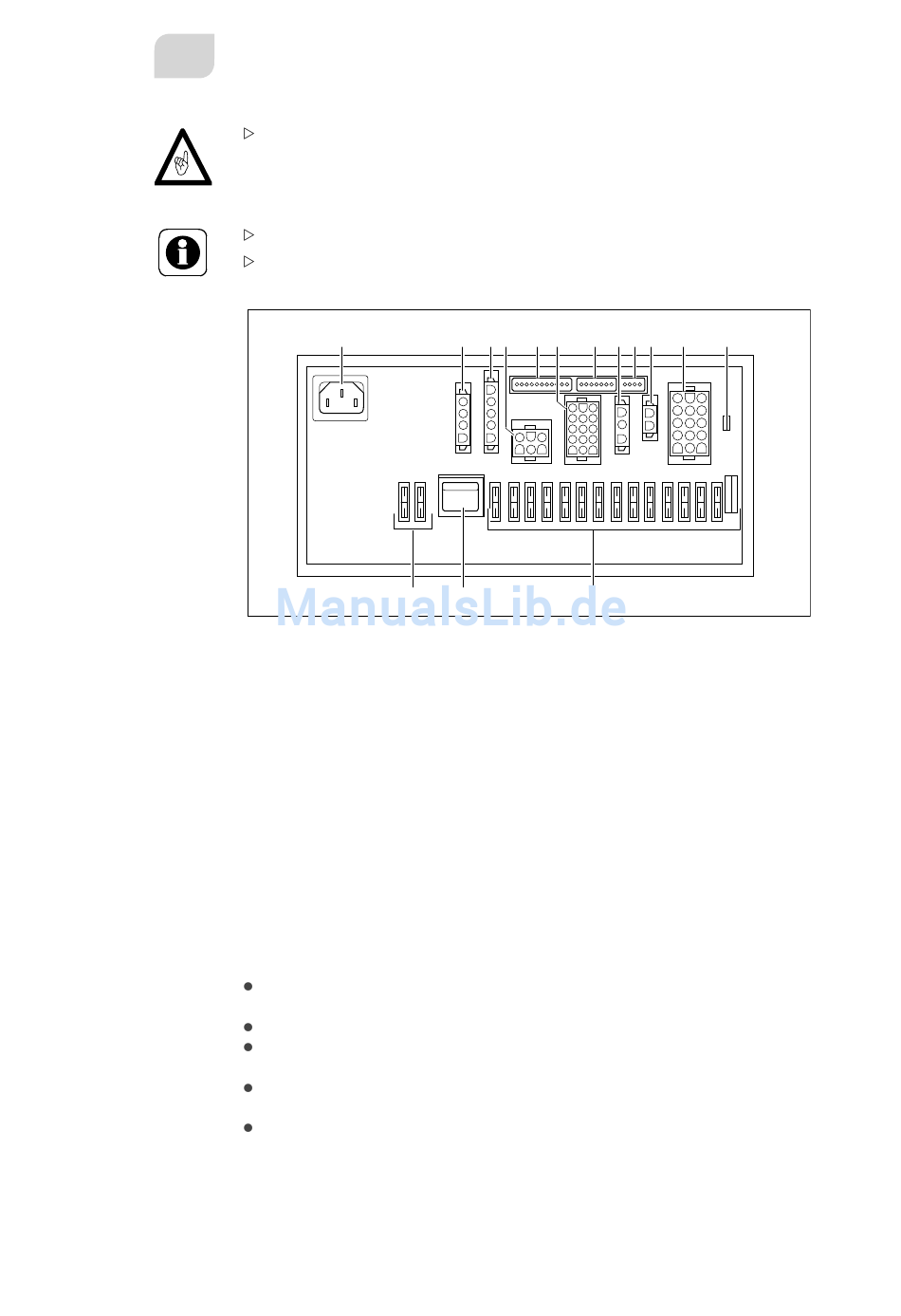

Bild 151 Elektroblock (EBL 101)
1 Netzanschlussdose 230 V~
2 Anschlüsse Block 1: Kühlschrank
3 Anschlüsse Block 2: Lichtmaschine D+, Fühler-/Steuerleitungen, Kühlschrankversor-
gung
4 Anschlüsse Block 4: Heizung, Sicherheits-/Ablassventil, Grundlicht (Beleuchtung im
Eingangsbereich), Eintrittstufe
5 Anschlüsse Block 3: Panel
6 Anschlüsse Block 5: Reserve 2, Reserve 3, Reserve 4
7 Anschlüsse Block 9: Panel
8 Anschlüsse Block 6: Solar-Laderegler (soweit vorhanden)
9 Anschlüsse Block 10: Anzeige Solarzelle am Bordcontrol (soweit vorhanden)
10 Anschlüsse Block 7: Zusatz-Ladegerät
11 Anschlüsse Block 8: Verbraucherkreis 1, Verbraucherkreis 2, TV, Wasserpumpe,
Reserve 1, Reserve 5, Reserve 6
12 Schalter Batterie-Wahl: Blei-Säure/Blei-Gel
13 Sicherungen
14 Batterie-Trennschalter: Batterie Ein/Aus
Der Elektroblock hat folgende Aufgaben:
Der Elektroblock lädt die Wohnraumbatterie. Die Starterbatterie erhält vom
Elektroblock nur eine Erhaltungsladung.
Der Elektroblock überwacht die Spannung der Wohnraumbatterie.
Der Elektroblock verteilt den Strom an die 12-V-Stromkreise und sichert diese
ab. An die Steckdosen können Geräte mit maximal 10 A angeschlossen werden.
Der Elektroblock enthält Anschlüsse für einen Solar-Laderegler und ein Zusatz-
Ladegerät sowie weitere Steuer- und Überwachungsfunktionen.
Der Elektroblock trennt die Starterbatterie elektrisch von der Wohnraumbat-
terie, wenn der Fahrzeugmotor abgeschaltet ist. So können die 12-V-Verbrau-
cher des Wohnraums die Starterbatterie nicht entladen.
2 3 4 5 6
13 14
125
7 8 9 10 11 12
13
