11
11.7.1
Herausziehen:
Hineinschieben:
11.7.2
Motorcaravan - 09-11 - DE
Sanitäre Einrichtung

Herausziehbarer Toilettenraum

Je nach Modell ist im Fahrzeug ein herausziehbarer Toilettenraum eingebaut. Der
Toilettenraum lässt sich mit wenigen Handgriffen so verändern, dass zur Körper-
pflege ein voll ausgestatteter Sanitärraum zur Verfügung steht.
1
2

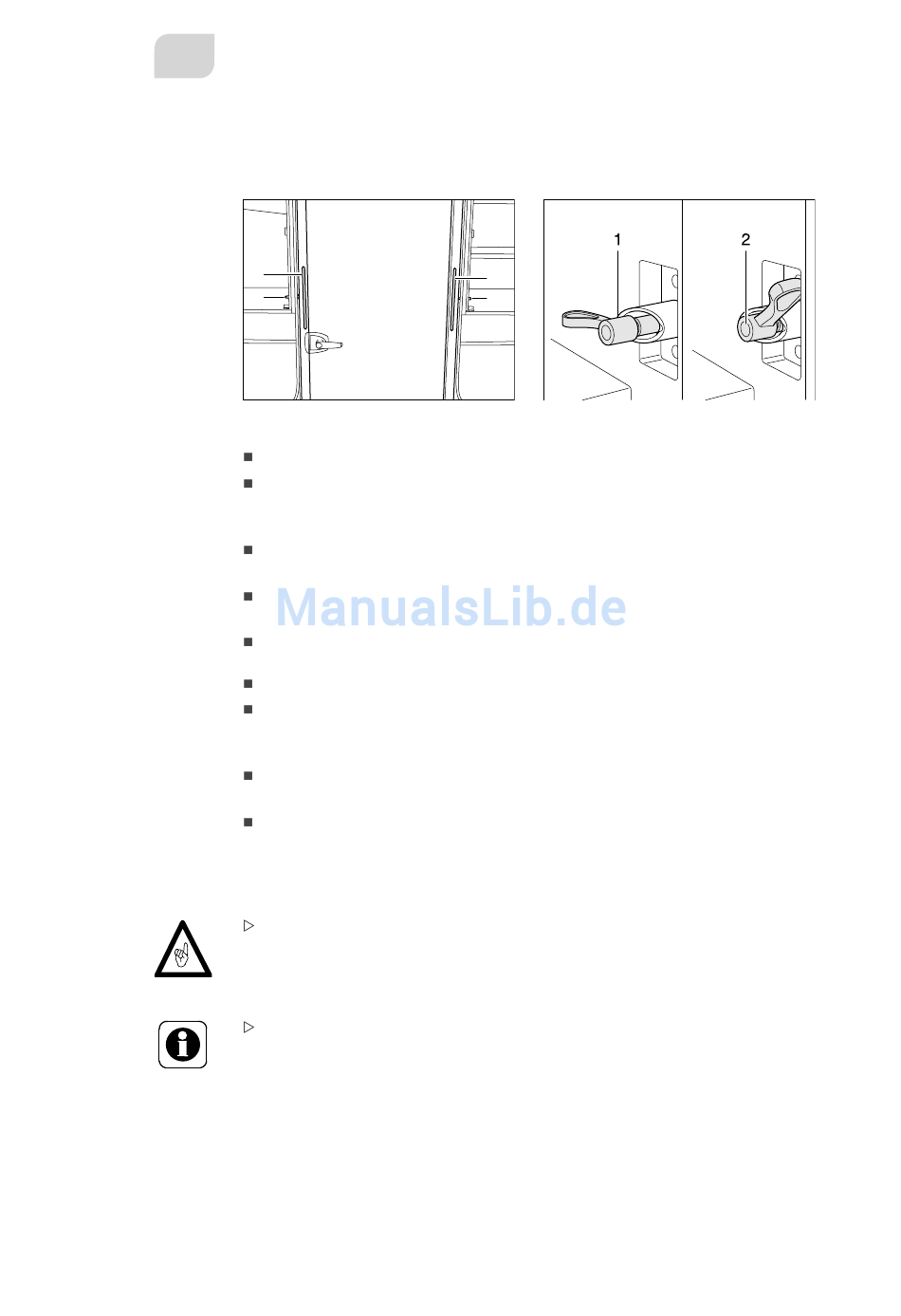

Bild 222 Toilettenraum, hineingeschoben
Kleiderschranktüren auf beiden Seiten des Toilettenraums öffnen (Bild 222).
Auf beiden Seiten die Federriegel (Bild 222,2) eine halbe Umdrehung drehen.
Der Flügel des Verriegelungshebels muss an der höchsten Stelle der abge-
schrägten Hülse stehen (Bild 223,1).
Toilettenraum ohne zu verkanten an den Griffen (Bild 222,1) bis zum Anschlag
herausziehen.
Die Federriegel auf beiden Seiten eine halbe Umdrehung zurückdrehen und
einrasten lassen (Bild 223,2).
Kleiderschranktüren wieder schließen.
Kleiderschranktüren auf beiden Seiten des Toilettenraums öffnen (Bild 222).
Auf beiden Seiten die Federriegel (Bild 222,2) eine halbe Umdrehung drehen.
Der Flügel des Verriegelungshebels muss an der höchsten Stelle der abge-
schrägten Hülse stehen (Bild 223,1).
Toilettenraum ohne zuverkanten an den Griffen (Bild 222,1) bis zum Anschlag
hineinschieben.
Die Federriegel auf beiden Seiten eine halbe Umdrehung zurückdrehen und
einrasten lassen (Bild 223,2)

Vario-Toilette

Das Innenteil der Toiletten-Eingangstür nur bei geschlossener Toiletten-Ein-
gangstür herausdrehen.
Je nach Modell ist die Vario-Toilette spiegelbildlich zur hier dargestellten einge-
baut. Der Umbau erfolgt dann ebenfalls spiegelbildlich zu dargestellten Vario-
Toilette.
Je nach Modell ist im Fahrzeug eine Vario-Toilette eingebaut. Die Vario-Toilette
kann mit wenigen Handgriffen so verändert werden, dass zum Duschen eine in sich
geschlossene Kabine zur Verfügung steht. Der Toilettenbereich ist somit vor Spritz-
wasser geschützt.
1
2
Bild 223 Verriegelung Toilettenraum
189
