Elektrische Anlage
9
9.5

Elektroblock (EBL 99)

Lüftungsschlitze nicht abdecken. Überhitzungsgefahr!
Je nach Modell sind nicht immer alle Steckplätze für Sicherungen bestückt.
Weitere Informationen der separaten Bedienungsanleitung des Herstellers ent-
nehmen.

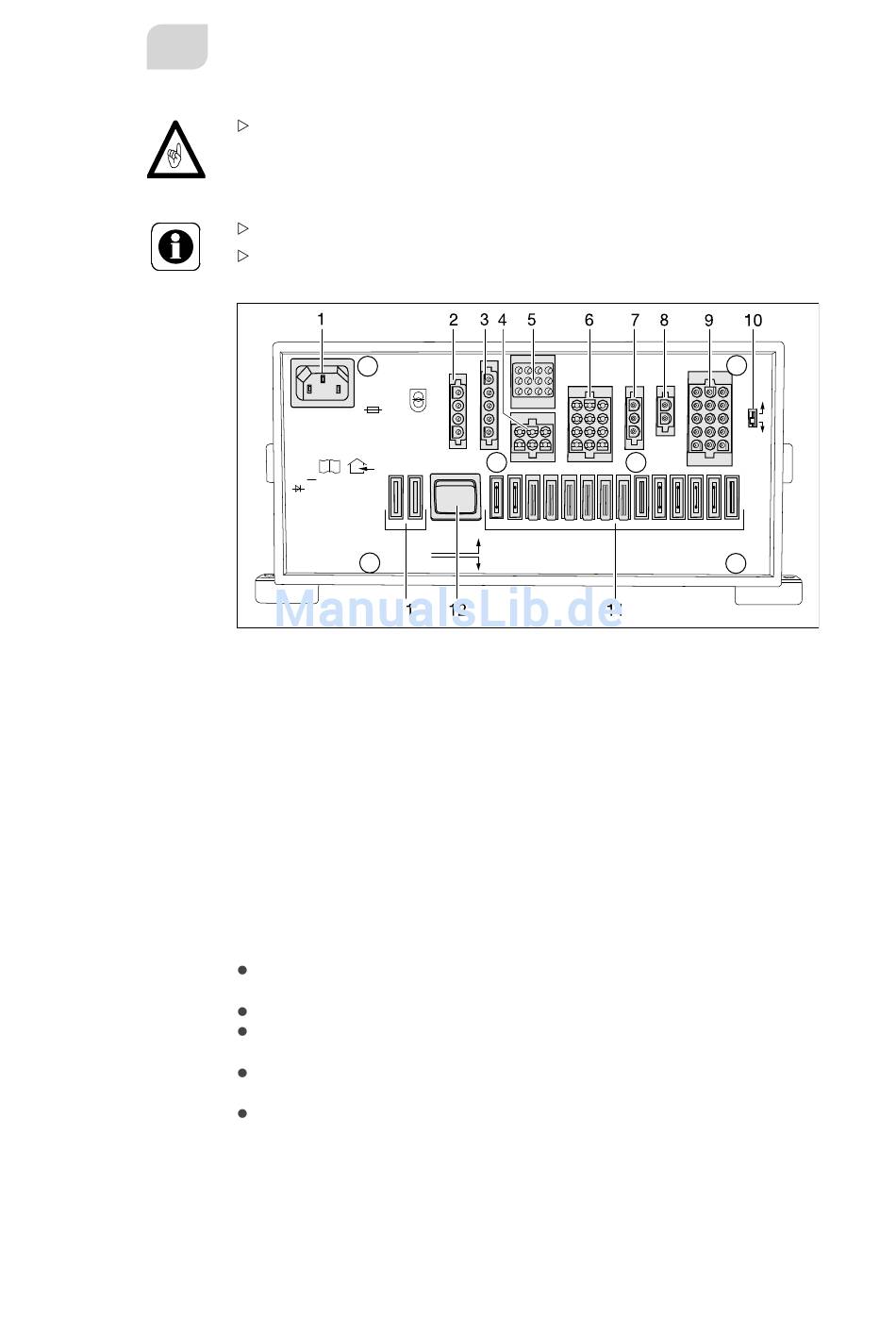

Bild 150 Elektroblock (EBL 99)
1 Netzanschlussdose 230 V~
2 Ausgang: Block 1 - Kühlschrank
3 Eingang: Block 2 - Steuerleitungen, Lichtmaschine D+
4 Ausgang: Block 4 - Heizung, Sicherheits-/Ablassventil, Grundlicht (Beleuchtung im Ein-
gangsbereich), Eintrittstufe
5 Ausgang: Block 3 - Panel
6 Ausgang: Block 5 - Anzeige Solarzelle am Bordcontrol (soweit vorhanden), Reserve 2,
Reserve 3, Reserve 4
7 Ausgang: Block 6 - Solar-Laderegler (soweit vorhanden)
8 Ausgang: Block 7 - Zusatz-Ladegerät
9 Ausgang: Block 8 - Verbraucherkreis 1, Verbraucherkreis 2, TV, Wasserpumpe,
Reserve 1, Reserve 5, Reserve 6
10 Schalter Batterie-Wahl (Blei-Säure/Blei-Gel)
11 Sicherungen
12 Batterie-Trennschalter (Batterie Ein/Aus)
Aufgaben Der Elektroblock hat folgende Aufgaben:
Der Elektroblock lädt die Wohnraumbatterie. Die Starterbatterie erhält vom
Elektroblock nur eine Erhaltungsladung.
Der Elektroblock überwacht die Spannung der Wohnraumbatterie.
Der Elektroblock verteilt den Strom an die 12-V-Stromkreise und sichert diese
ab. An die Steckdosen können Geräte mit maximal 10 A angeschlossen werden.
Der Elektroblock enthält Anschlüsse für einen Solar-Laderegler, ein Zusatz-
Ladegerät sowie weitere Steuer- und Überwachungsfunktionen.
Der Elektroblock trennt die Starterbatterie elektrisch von der Wohnraumbat-
terie, wenn der Fahrzeugmotor abgeschaltet ist. So können die 12-V-Verbrau-
cher des Wohnraums die Starterbatterie nicht entladen.
