9
Anschlussmöglichkeiten
Versorgungsleitung
anschließen:
9.10
Motorcaravan - 09-11 - DE
Elektrische Anlage
Wir empfehlen als Versorgungsleitung ein CEE-Verbindungskabel mit CEE-Stecker
und CEE-Kupplung. Wenn diese Anschlussmöglichkeit nicht gegeben ist, emp-
fehlen wir folgende Kombination mit einem Schuko-Stecker:

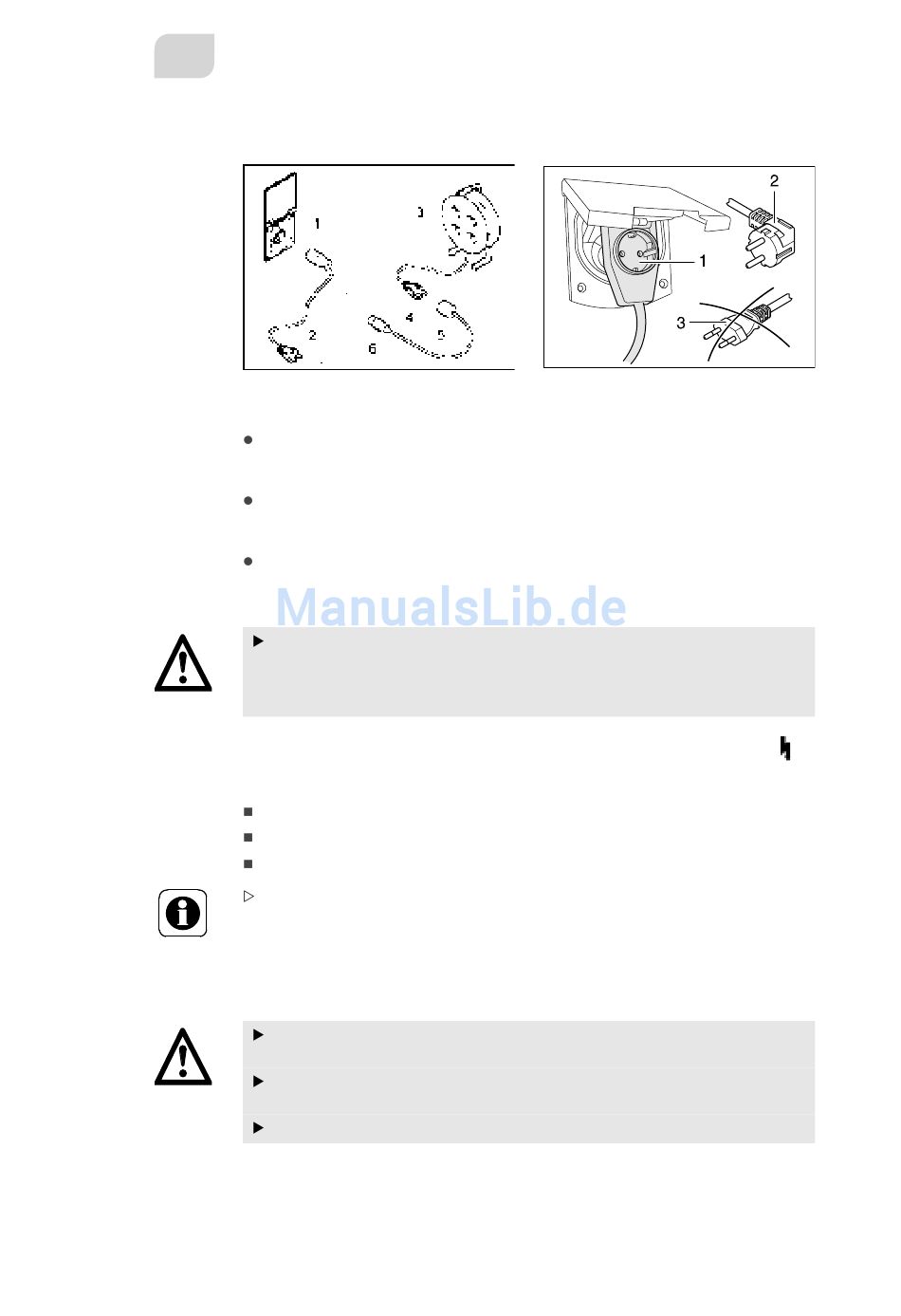

Bild 154 Anschlussmöglichkeiten 230-V-
Anschluss
Adapterkabel:
CEE 17 Anschlusskupplung mit Schutzkontakt (Bild 154,1) – Stecker mit Schutz-
kontakt (Bild 154,2)
Kabeltrommel:
Steckdose mit Schutzkontakt (Bild 154,3) – Stecker mit Schutzkontakt
(Bild 154,4)
Adapterkabel:
Anschlusskupplung mit Schutzkontakt (Bild 154,5) – CEE 17 Stecker mit Schutz-
kontakt (Bild 154,6)
Bei Verwendung einer CEE 17 Winkelkupplung mit rückseitig eingebauter
Steckdose (Bild 155,1) nur einen gummierten und versiegelten IP 44 Stecker
mit Schutzkontakt (Bild 155,2) verwenden. Keine Stecker ohne Schutzkon-
takt (Bild 155,3) verwenden. Gefahr eines Stromschlages!
Je nach Ausführung ist die Klappe für den 230-V-Anschluss mit dem Symbol " "
gekennzeichnet.
Außenklappe öffnen.
Je nach Ausführung die Abdeckung nach oben kippen.
Stecker einstecken.
Je nach Ausführung den Stecker vor dem Herausziehen entriegeln.

Sicherungen

Defekte Sicherungen nur auswechseln, wenn die Fehlerursache bekannt und
beseitigt ist.
Defekte Sicherungen nur auswechseln, wenn die Stromversorgung ausge-
schaltet ist.
Sicherungen niemals überbrücken oder reparieren.
Bild 155 Anschluss an eine Winkelkupp-
lung mit Steckdose
