Dachhaube mit Schnappverschluss (Variante 1)

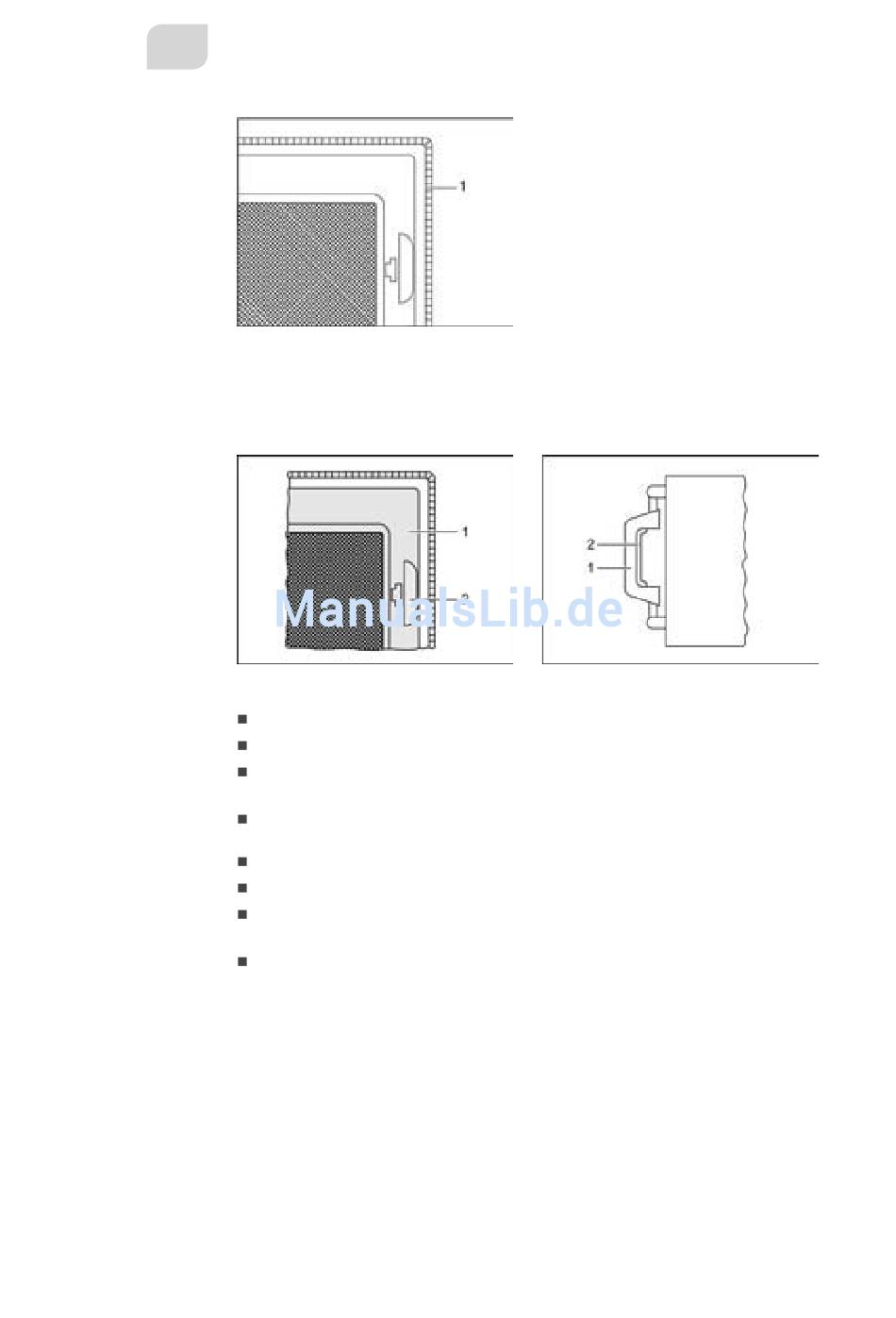

Bild 59 Zwangslüftung
Je nach Modell ist im Wohnbereich und im Toilettenraum eine Dachhaube mit
Zwangslüftung (Bild 59,1) eingebaut.
Die Dachhaube kann ein- oder beidseitig hochgestellt werden.
Bild 60 Insektenschutz
Öffnen: Am Griff (Bild 60,2) ziehen.
Insektenschutz (Bild 60,1) nach unten klappen.
Schnappverschluss (Bild 61,2) zur Innenseite der Dachhaube drücken. Gleich-
zeitig mit dem Griff (Bild 61,1) die Dachhaube nach oben drücken.
Insektenschutz (Bild 60,1) nach oben schwenken, bis er einrastet.
Schließen: Am Griff (Bild 60,2) ziehen.
Insektenschutz (Bild 60,1) nach unten klappen.
An beiden Griffen (Bild 61,1) die Dachhaube kräftig nach unten ziehen, bis
beide Schnappverschlüsse eingerastet sind.
Insektenschutz (Bild 60,1) nach oben schwenken, bis er einrastet.
Bild 61 Dachhaube, Griff
