8
Aufbau der Anlage
Betriebsarten
In Betrieb nehmen:
Ausschalten:
Fernanzeige
Gasflaschenwechsel
Motorcaravan - 09-11 - DE
Gasanlage

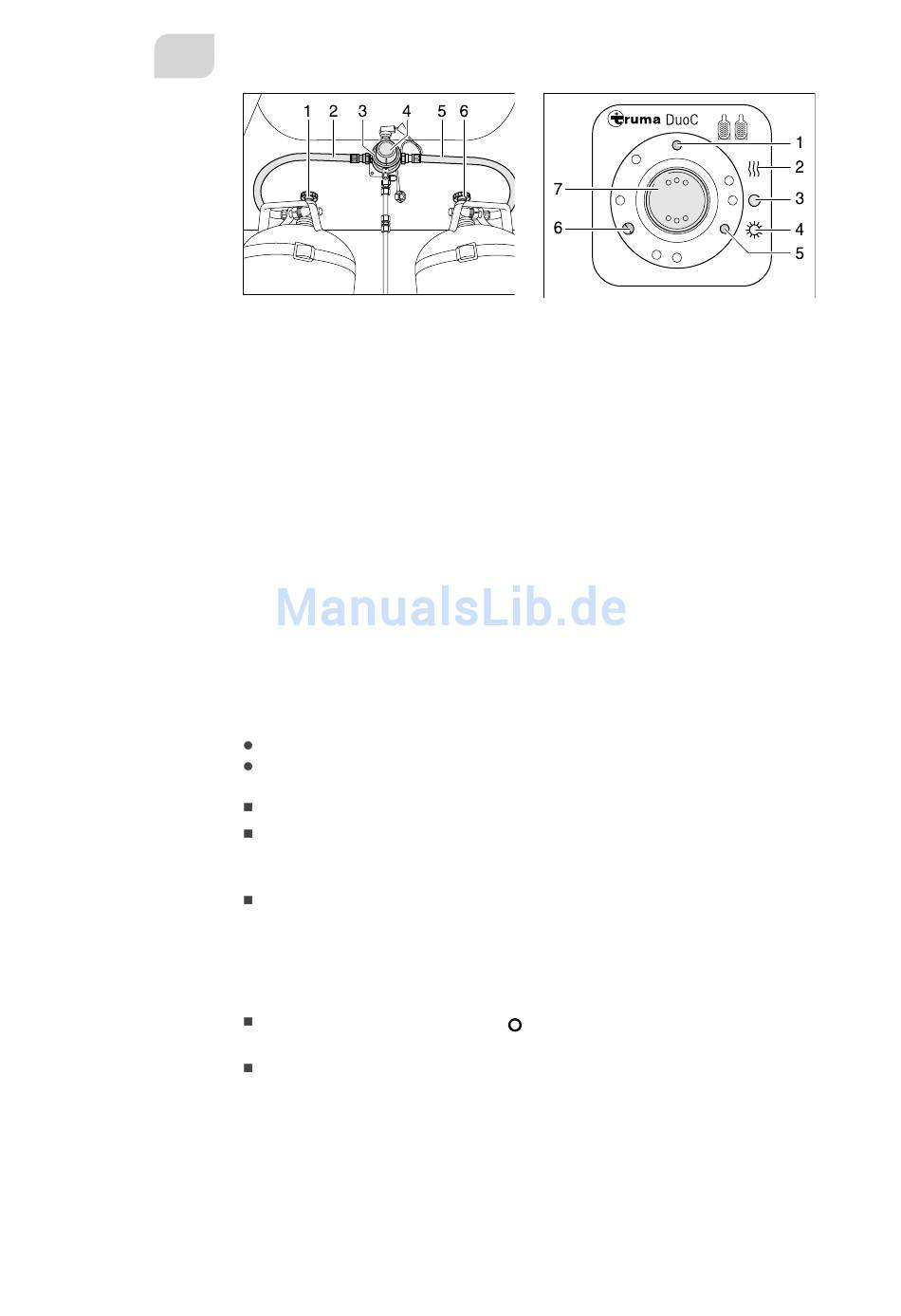

Bild 148 DuoControl-Umschaltanlage
Die DuoControl-Umschaltanlage besteht aus einem Umschaltventil (Bild 148,3)
und der Bedieneinheit (Bild 149). Das Umschaltventil ist zwischen den Gasschläu-
chen (Bild 148,2 und 5) montiert. Mit dem Drehknopf (Bild 148,4) am Umschalt-
ventil kann bestimmt werden, welche der Gasflaschen als Betriebsflasche und
welche Gasflasche als Reserveflasche verwendet wird.
Das Umschaltventil ist mit der Regler-Enteisungsanlage Eis-Ex ausgestattet. So
werden Störungen der Gasanlage im Winter vermieden.
An der Bedieneinheit (Bild 149) können nur die elektrischen Funktionen geschaltet
werden. Die Haupt-Absperrventile der Gasflaschen (Bild 148,1 und 6) müssen von
Hand geöffnet werden.
Das Umschaltventil gewährleistet einen konstanten Gasdruck, unabhängig davon,
welche Gasflasche Gas liefert. Die zwei Kontroll-Leuchten an der Bedieneinheit
zeigen den Füllstand der Betriebsflasche an. Wenn die grüne Kontroll-Leuchte
(Bild 149,6) leuchtet, ist die Betriebsflasche voll. Wenn die rote Kontroll-Leuchte
(Bild 149,5) leuchtet, ist die Betriebsflasche leer. Die Gasversorgung erfolgt dann
über die Reserveflasche.
Die DuoControl-Umschaltanlage hat zwei Betriebsarten:
Winterbetrieb "Ein und Heizen"
Sommerbetrieb "Ein"
Die Haupt-Absperrventile an den Gasflaschen (Bild 148,1 und 6) öffnen.
Mit dem Drehknopf (Bild 148,4) am Umschaltventil (Bild 148,3) die Gasflasche
wählen, der vorrangig das Gas entnommen werden soll (Betriebsflasche).
Den Drehknopf immer bis zum Anschlag drehen.
An der Bedieneinheit (Bild 149) die DuoControl-Umschaltanlage einschalten.
Dazu den Wippschalter (Bild 149,7) auf Winterbetrieb "Ein und Heizen"
(Bild 149,2) oder auf Sommerbetrieb "Ein" (Bild 149,4) stellen. Das Umschalt-
ventil ist jetzt entlüftet. Die gelbe Kontroll-Leuchte (Bild 149,1) leuchtet, wenn
Winterbetrieb gewählt wird und die Regler-Enteisungsanlage eingeschaltet ist.
Den Wippschalter (Bild 149,7) auf " " (Bild 149,3) stellen. Die gelbe Kontroll-
Leuchte (Bild 149,1) erlischt.
Die Haupt-Absperrventile an den Gasflaschen (Bild 148,1 und 6) schließen.
Die Kontroll-Leuchten an der Bedieneinheit (Bild 149,5 und 6) signalisieren im
Fahrzeuginneren, ob die Betriebsflasche betriebsbereit ist.
Wenn die grüne Kontroll-Leuchte (Bild 149,6) während des Betriebs erlischt und die
rote Kontroll-Leuchte (Bild 149,5) aufleuchtet, ist die als Betriebsflasche gewählte
Gasflasche leer und muss gewechselt werden. Die Reserveflasche versorgt die Gas-
verbraucher weiterhin mit Gas.
Bild 149 Bedieneinheit
115
