Fahrertür, Innen; Insektenschutztür, Ausklappbar - Dethleffs Motorcaravan Bedienungsanleitung

7
7.1.8
Öffnen:
Verriegeln:
7.1.9
Variante 1
Ausklappen:
Einklappen:
Motorcaravan - 09-11 - DE
Wohnen
Fahrertür, innen
1 2

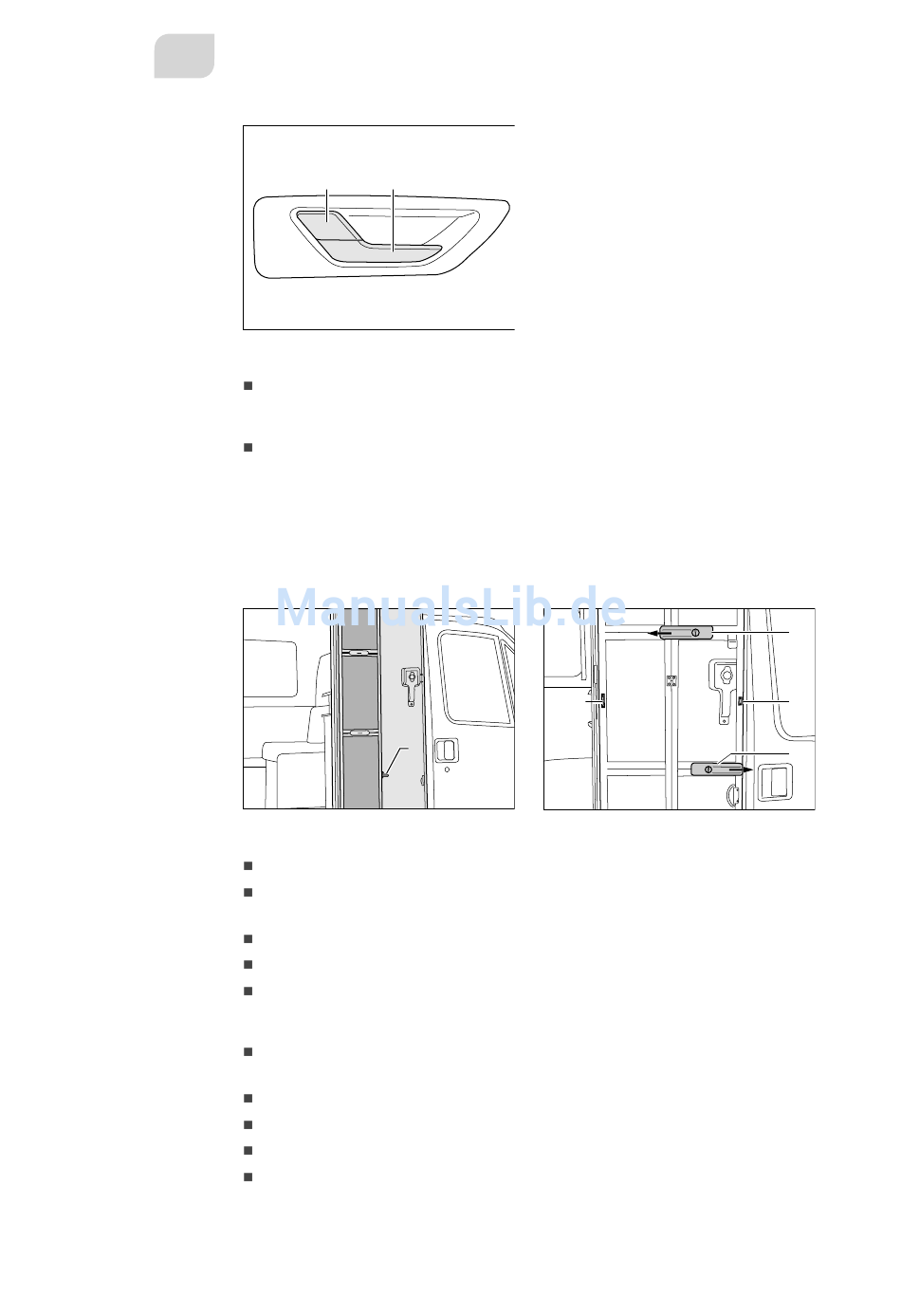

Bild 38 Türschloss Fahrertür, innen
Am Griff (Bild 38,2) ziehen. Das Türschloss wird entriegelt. Der Sicherungshebel
(Bild 38,1) springt automatisch heraus.
Den Sicherungshebel (Bild 38,1) drücken.
Insektenschutztür, ausklappbar
In die Eingangstür ist eine Insektenschutztür integriert. Die Insektenschutztür lässt
sich ausklappen. Die Eingangstür bleibt dabei geöffnet.
1
Bild 39 Insektenschutztür, eingeklappt
Die Eingangstür ganz öffnen und an der Außenwand arretieren.
Je nach Modell den Riegel (Bild 39,1 oder Bild 40,3) eine viertel Umdrehung
drehen oder zurückschieben.
Insektenschutztür ausklappen.
Schiene (Bild 40,1) zur Stabilisierung in Pfeilrichtung schieben.
Insektenschutztür ganz schließen und Riegel (Bild 40,3) in Pfeilrichtung
schieben.
Insektenschutztür entriegeln. Dazu den Riegel (Bild 40,3) entgegen der Pfeil-
richtung schieben.
Insektenschutztür öffnen.
Schiene (Bild 40,1) entgegen der Pfeilrichtung schieben.
Insektenschutztür einklappen. Die Verriegelung (Bild 40,2) greift ineinander.
Insektenschutztür an die Eingangstür drücken und je nach Modell den Riegel
(Bild 39,1 oder Bild 40,3) eine viertel Umdrehung drehen oder in die Aufnahme
am Rahmen schieben.
2
Bild 40 Insektenschutztür, ausgeklappt
59
1
2
3
