9
9.7.7
Einschalten:
Ausschalten:
9.8.1
Motorcaravan - 09-11 - DE
Elektrische Anlage
Schalter für Umwälzpumpe
Wippschalter (Bild 152,6) oben drücken: Die Umwälzpumpe ist eingeschaltet.
Wippschalter (Bild 152,6) unten drücken "
schaltet.
9.8

Panel MP 20-T

Die Leuchtkraft der Leuchtdioden (LEDs) und der Symbole passt sich automa-
tisch der Umgebungshelligkeit an.
Die Anzeigen können nur aufgerufen werden, wenn die 12-V-Versorgung ein-
geschaltet ist.
Sobald ein Taster betätigt wird, wird das Anzeigeinstrument automatisch
beleuchtet. 20 Sekunden nach der letzten Betätigung einer Taste erlischt die
Anzeige.
Weitere Informationen der separaten Bedienungsanleitung des Herstellers ent-
nehmen.
1
12V
18

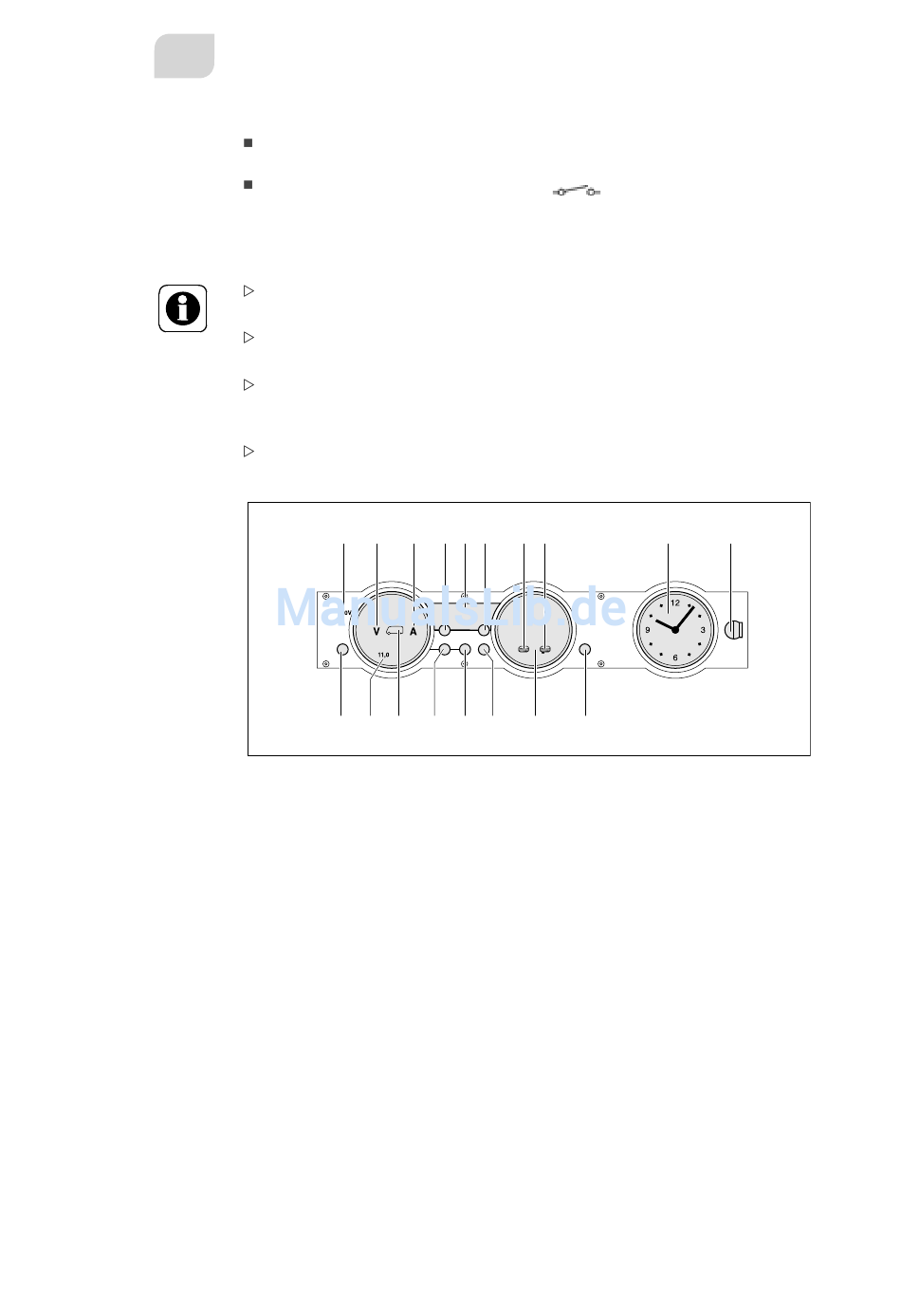

Bild 153 Panel MP 20-T
1

230-V-Kontroll-Leuchte

2 Symbol Volt
3 Symbol Ampere
4 Taste Innenraumtemperatur
5 Digitalanzeige
6 Taste Außentemperatur
7 Symbol Wassertank
8 Symbol Abwassertank
9 Anzeigeinstrument Uhr
10 Verriegelung
11 Taste Reserve
12 Anzeigeinstrument Tanks
13 Taste Tanks
14 Taste Wohnraumbatterie
15 Taste Starterbatterie
16 Symbol Starterbatterie und Wohnraumbatterie
17 Anzeigeinstrument Batterien
18 Taste 12-V-Versorgung (12-V-Hauptschalter)
230-V-Kontroll-Leuchte
Die 230-V-Kontroll-Leuchte (Bild 153,1) leuchtet, wenn am Eingang des Elektro-
blocks Netzspannung vorhanden ist.
2 3 4 5 6 7 8
100% 100%
0%
17 16 15 14 13 12
131
": Die Umwälzpumpe ist ausge-
9
0%
11
10
