9
9.10.1
Sicherungen für die
Starterbatterie
Elektrische Anlage

12-V-Sicherungen

Die Verbraucher, die im Wohnteil an die 12-V-Versorgung angeschlossen sind, sind
durch eigene Sicherungen abgesichert. Die Sicherungen sind an unterschiedlichen
Einbauorten im Fahrzeug zugänglich.

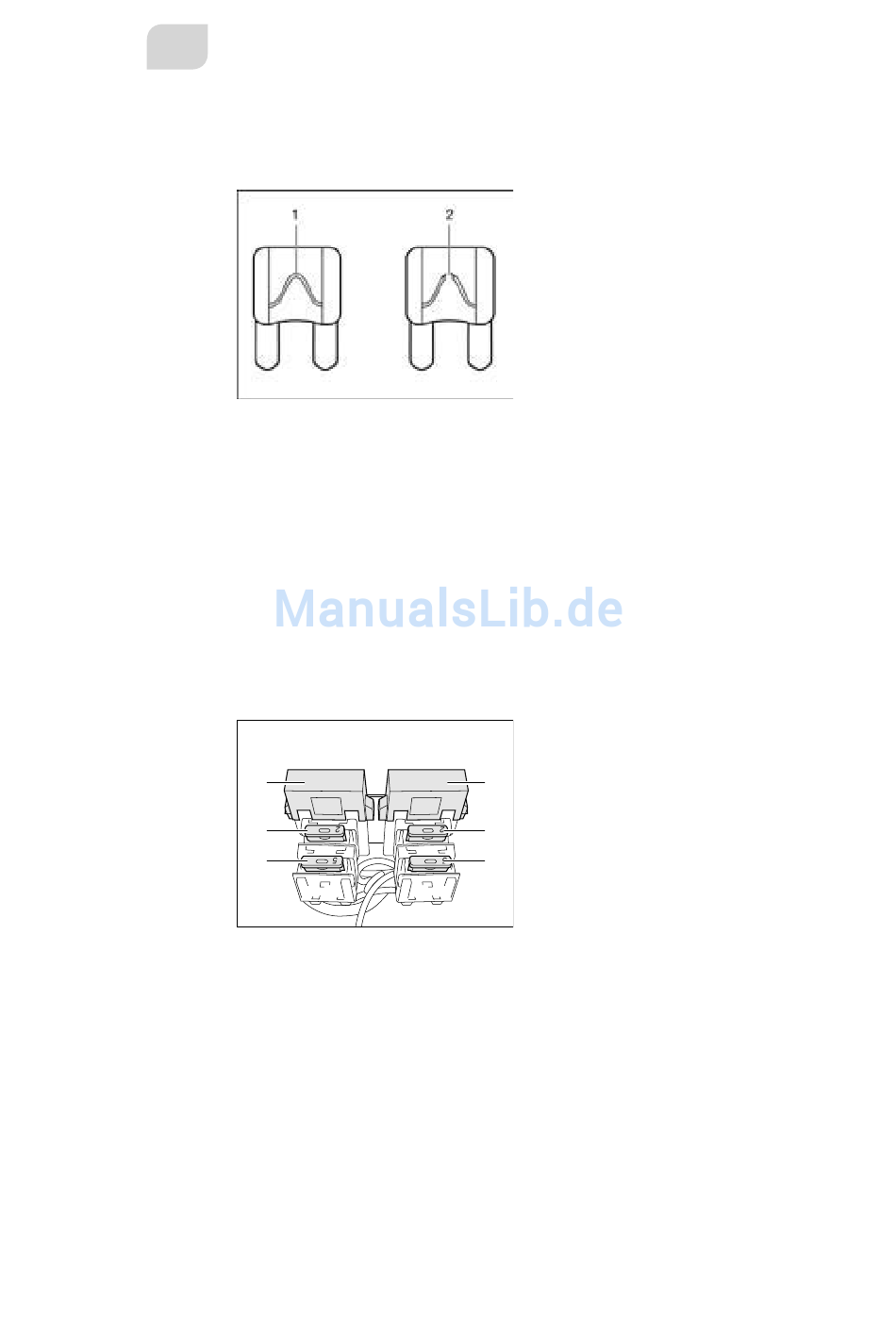

Bild 156 12-V-Sicherung
Eine intakte 12-V-Sicherung ist an dem unversehrten Sicherungselement
(Bild 156,1) erkennbar. Wenn das Sicherungselement unterbrochen ist (Bild 156,2),
die Sicherung wechseln.
Vor dem Wechseln der Sicherungen Funktion, Wert und Farbe der betreffenden
Sicherungen den nachfolgenden Angaben entnehmen. Bei einem Sicherungs-
wechsel nur Flachsicherungen mit den Werten verwenden, die nachfolgend ange-
geben sind.
Die Sicherungen sind in der Nähe der Starterbatterie oder in der Nähe des Elektro-
blocks eingebaut.
Bei Fahrzeugen auf Fiat-Basis sind die Sicherungen in der Nähe des Elektroblocks in
der Konsole des Fahrersitzes eingebaut.
6
5
2
4
5
Bild 157 Sicherungen für die Starterbat-
terie
Nicht dargestellt: Jumbo-Flachsicherung 40 A/orange (bei Kühlschränken mit
automatischem Energiewahl-System)
1 unversehrtes Sicherungselement
2 unterbrochenes Sicherungselement
1 Jumbo-Flachsicherung 40 A/orange
2 Flachsicherung für Zusatzgeräte
3 Flachsicherung 5 A/beige
(für Begrenzungsleuchte rechts)
1
4 Flachsicherung 5 A/beige
(für Begrenzungsleuchte links)
5 Flachsicherung 2 A/grau
2
2
(für Lichtmaschine D+)
6 Jumbo-Flachsicherung 20 A/gelb
3
5
(für Ladeleitung)
138
Motorcaravan - 09-11 - DE
