7.4.4
Öffnen:
Schließen:
Motorcaravan - 09-11 - DE
Wohnen
Um das Ausstellfenster in Stellung "Dauerbelüftung" zu bringen:
Den Verriegelungshebel (Bild 51,3) eine viertel Umdrehung zur Fenstermitte
hin drehen.
Ausstellfenster leicht nach außen drücken.
Den Verriegelungshebel wieder zurückdrehen. Die Verriegelungsnase
(Bild 51,2) dabei in die Aussparung der Fensterverriegelung (Bild 51,1) ein-
fahren.
Das Ausstellfenster darf während der Fahrt nicht in Stellung "Dauerbelüftung"
stehen.
Bei Regen kann Spritzwasser in den Wohnbereich eindringen, wenn das Ausstell-
fenster in Stellung "Dauerbelüftung" steht. Deshalb die Ausstellfenster vollständig
schließen.
Ausstellfenster mit Automatik-Ausstellern
Das Fenster ganz öffnen, um die Arretierung freizugeben. Wenn die Arretierung
nicht freigegeben und das Fenster trotzdem geschlossen wird, kann das
Fenster wegen des großen Gegendrucks reißen.
Beim Ausstellen der Ausstellfenster darauf achten, dass keine Verwindungen
auftreten. Ausstellfenster gleichmäßig ausstellen und schließen.

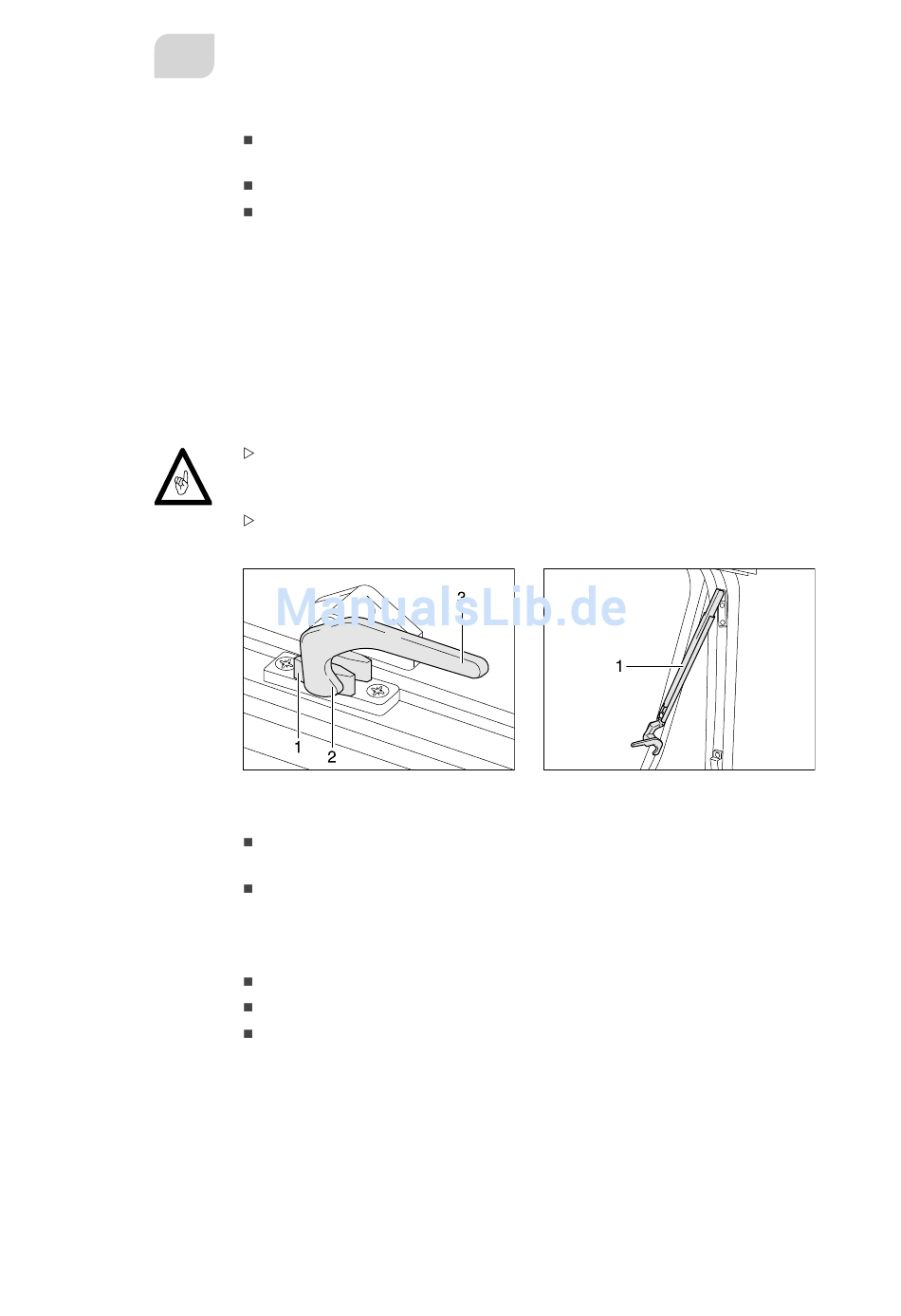

Bild 52 Verriegelungshebel in Stellung
"geschlossen"
Den Verriegelungshebel (Bild 52,3) eine viertel Umdrehung zur Fenstermitte
hin drehen.
Ausstellfenster bis zur gewünschten Raststellung öffnen. Der Automatik-Aus-
steller (Bild 53,1) rastet selbstständig ein.
Das Ausstellfenster bleibt in der gewünschten Stellung arretiert.
Ausstellfenster so weit ausstellen, bis die Arretierung freigegeben wird.
Das Ausstellfenster schließen.
Den Verriegelungshebel (Bild 52,3) eine viertel Umdrehung zum Fenster-
rahmen hin drehen. Die Verriegelungsnase (Bild 52,2) liegt auf der Innenseite
der Fensterverriegelung (Bild 52,1).
Bild 53 Ausstellfenster mit Automatik-
Ausstellern, geöffnet
