Wohnen
7
7.4.3

Ausstellfenster mit Dreh-Ausstellern

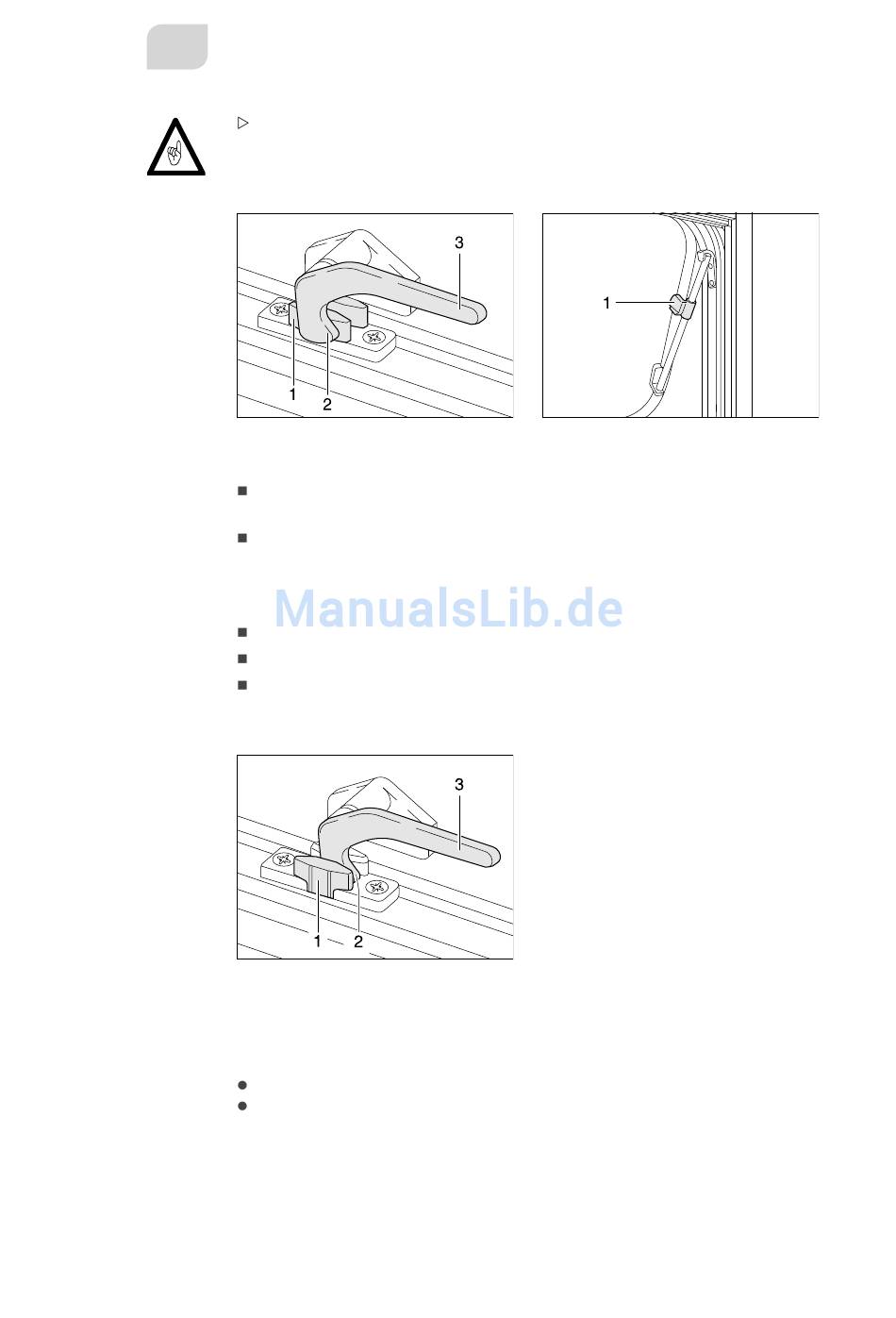

Bild 49
Öffnen:
Das Ausstellfenster bleibt in der gewünschten Stellung arretiert.
Schließen:
Bild 51
Dauerbelüftung Mit dem Verriegelungshebel lässt sich das Ausstellfenster in 2 verschiedene Stel-
lungen bringen:
Beim Ausstellen der Ausstellfenster darauf achten, dass keine Verwindungen
auftreten. Ausstellfenster gleichmäßig ausstellen und schließen.
Verriegelungshebel in Stellung
"geschlossen"
Den Verriegelungshebel (Bild 49,3) eine viertel Umdrehung zur Fenstermitte
hin drehen.
Ausstellfenster bis zur gewünschten Stellung öffnen und mit Rändelknopf
(Bild 50,1) feststellen.
Rändelknopf (Bild 50,1) drehen, bis Arretierung freigegeben wird.
Das Ausstellfenster schließen.
Den Verriegelungshebel (Bild 49,3) eine viertel Umdrehung zum Fenster-
rahmen hin drehen. Die Verriegelungsnase (Bild 49,2) liegt auf der Innenseite
der Fensterverriegelung (Bild 49,1).
Verriegelungshebel in Stellung
"Dauerbelüftung"
in Stellung "Dauerbelüftung" (Bild 51)
in Stellung "fest verschlossen" (Bild 49)
Bild 50 Ausstellfenster mit Dreh-Ausstel-
lern, geöffnet
66
Motorcaravan - 09-11 - DE
