Wohnen

L-Sitzgruppe

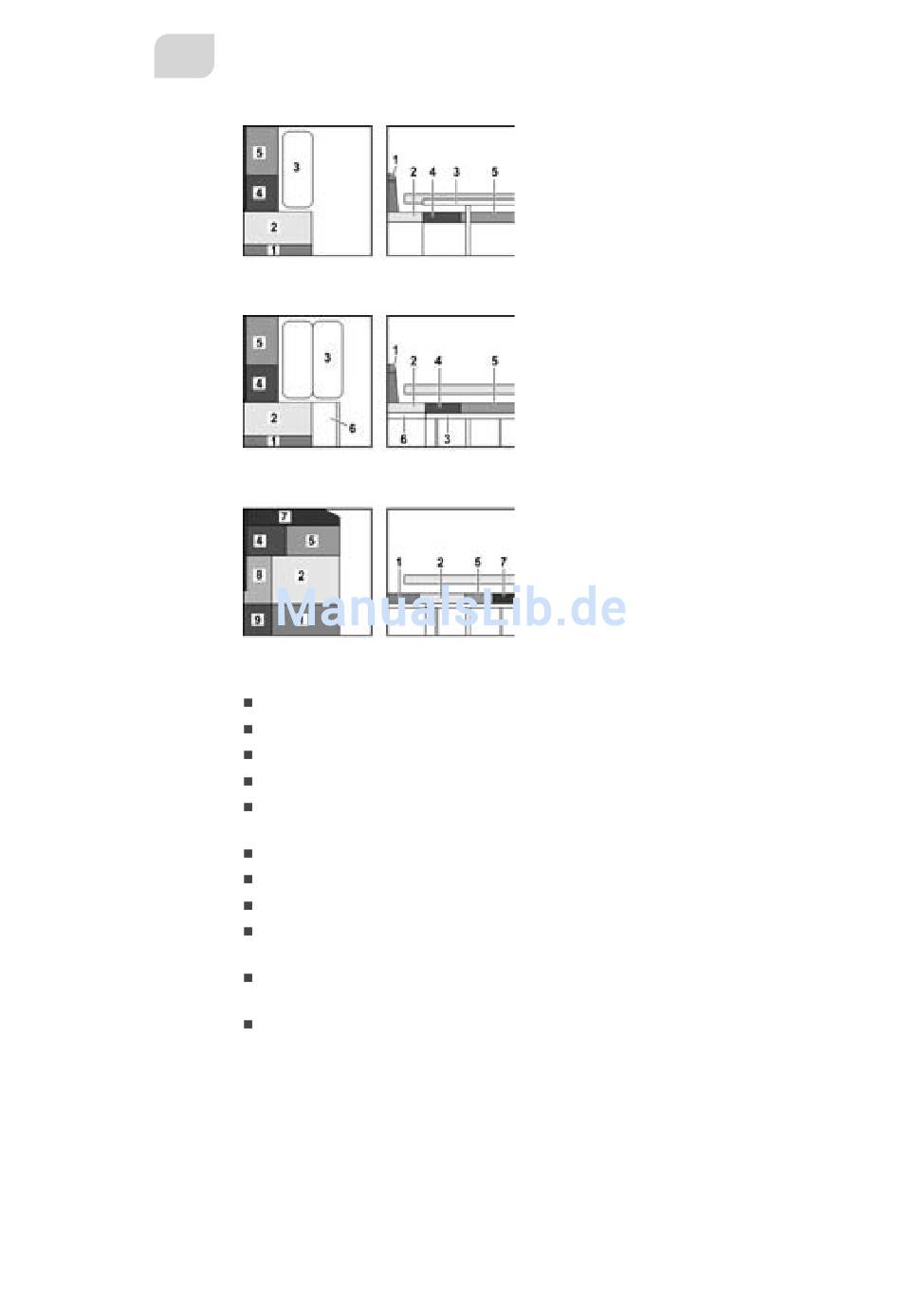

Bild 137 Vor dem Umbau
Bild 138 Während des Umbaus
Bild 139 Nach dem Umbau
Fahrersitz drehen und ganz nach oben schieben.
Tisch (Bild 137,3) zum Bettunterbau umbauen (siehe Abschnitt 7.7).
Tischplatte aufklappen und abstützen.
Griff ziehen und Klappe der Sitzbankverlängerung öffnen.
Sitzbankverlängerung (Bild 138,6) nach oben klappen und mit Klappe ver-
keilen.
Das Zusatzpolster (Bild 139,7) auf den Tisch legen.
Die Sitzpolster (Bild 139,4 und 5) hinter das Zusatzpolster auf den Tisch legen.
Das Sitzpolster (Bild 139,2) nach vorn ziehen.
Das Rückenpolster (Bild 139,1) zwischen das Sitzpolster und die Rückwand
legen.
Die Zusatzpolster (Bild 139,8 und 9) zwischen die Seitenwand und die Polster
auf dem Tisch und der Sitzplatte legen.
Fahrersitz als Gegenhalt wieder nach hinten schieben.
1 Rückenpolster
2 Sitzpolster
3 Tisch
4 Sitzpolster
5 Sitzpolster
6 Sitzbankverlängerung
7 Zusatzpolster
8 Zusatzpolster
9 Zusatzpolster
