Bugsitzbank Mit Längssitzbank - Dethleffs Motorcaravan Bedienungsanleitung

7
7.13.8
Variante 1
Variante 2
Beide Varianten
Motorcaravan - 09-11 - DE
Wohnen
Bugsitzbank mit Längssitzbank

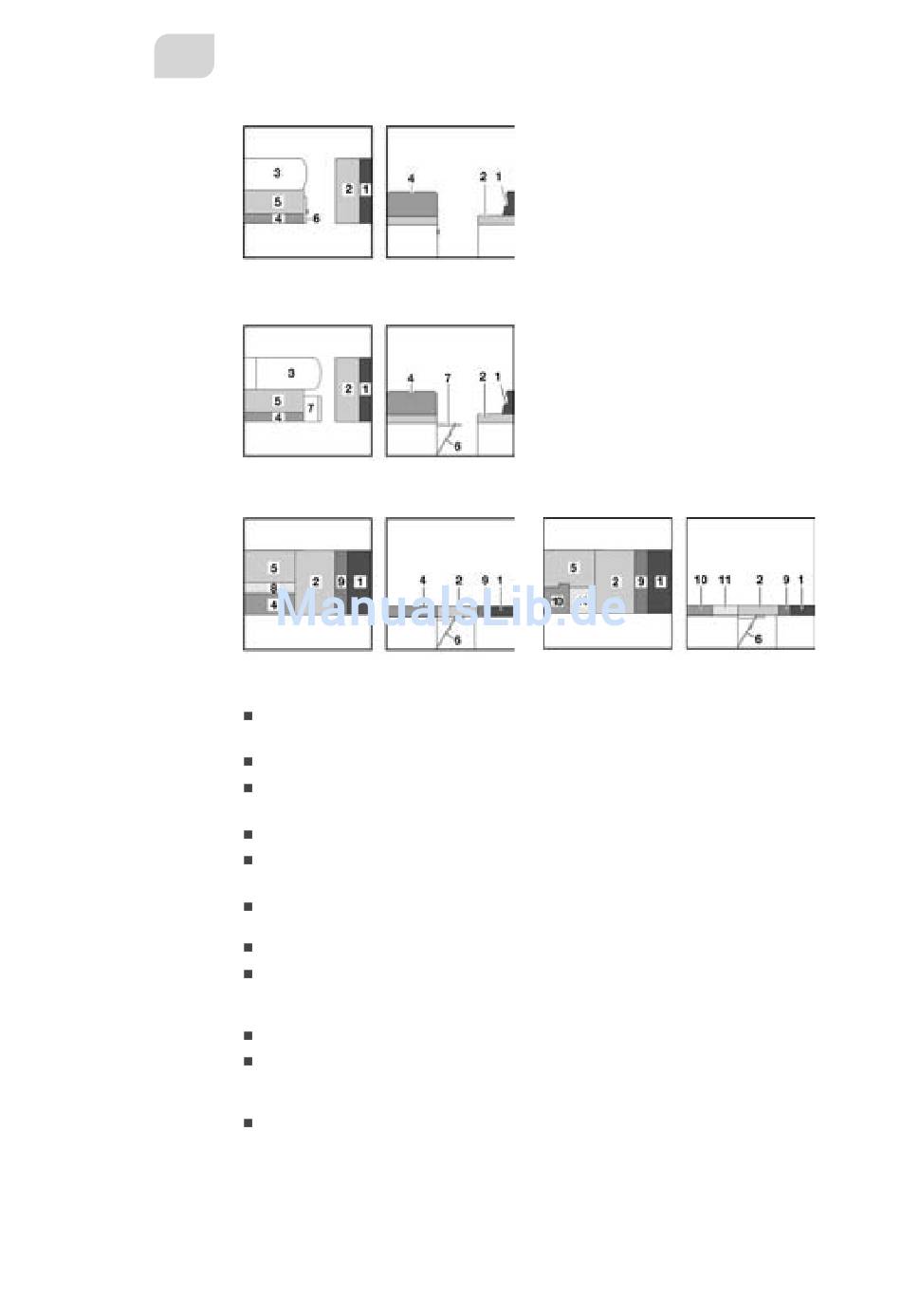

Bild 123 Vor dem Umbau
Bild 124 Während des Umbaus
Bild 125 Nach dem Umbau (Variante 1)
Tisch (Bild 123,3) vergrößern und zum Bettunterbau umbauen (siehe Abschnitt
7.7).
Griff ziehen und Klappe (Bild 123,6) öffnen.
Sitzbankverlängerung (Bild 124,7) nach oben klappen und mit Klappe ver-
keilen.
Das Sitzpolster (Bild 124,2) der Längssitzbank zur Mitte ziehen.
Das Rückenpolster (Bild 124,1) der Längssitzbank zwischen das Sitzpolster und
die Wand legen.
Das Sitzpolster (Bild 124,5) nach vorn auf den Tisch ziehen.
Das Rückenpolster (Bild 125,4) umlegen und zur Mitte ziehen.
Das Zusatzpolster (Bild 125,8) zwischen das Rückenpolster (Bild 125,4) und das
Sitzpolster (Bild 125,5) legen.
Das Rückenpolster (Bild 124,4) abnehmen und beiseite legen.
Die Zusatzpolster (Bild 126,10 und 11) zwischen das Sitzpolster (Bild 126,5) und
die Wand legen.
Das Zusatzpolster (Bild 125,9 oder Bild 126,9) zwischen das Rückenpolster
(Bild 125,1 oder Bild 126,1) und das Sitzpolster (Bild 125,2 oder Bild 126,2)
legen.
1 Rückenpolster
2 Sitzpolster
3 Tisch
4 Rückenpolster
5 Sitzpolster
6 Klappe
7 Sitzbankverlängerung
8 Zusatzpolster
9 Zusatzpolster
10 Zusatzpolster
11 Zusatzpolster
Bild 126 Nach dem Umbau (Variante 2)
101
