7
7.13.2
Motorcaravan - 09-11 - DE
Wohnen
Mittelsitzgruppe mit Verlängerung

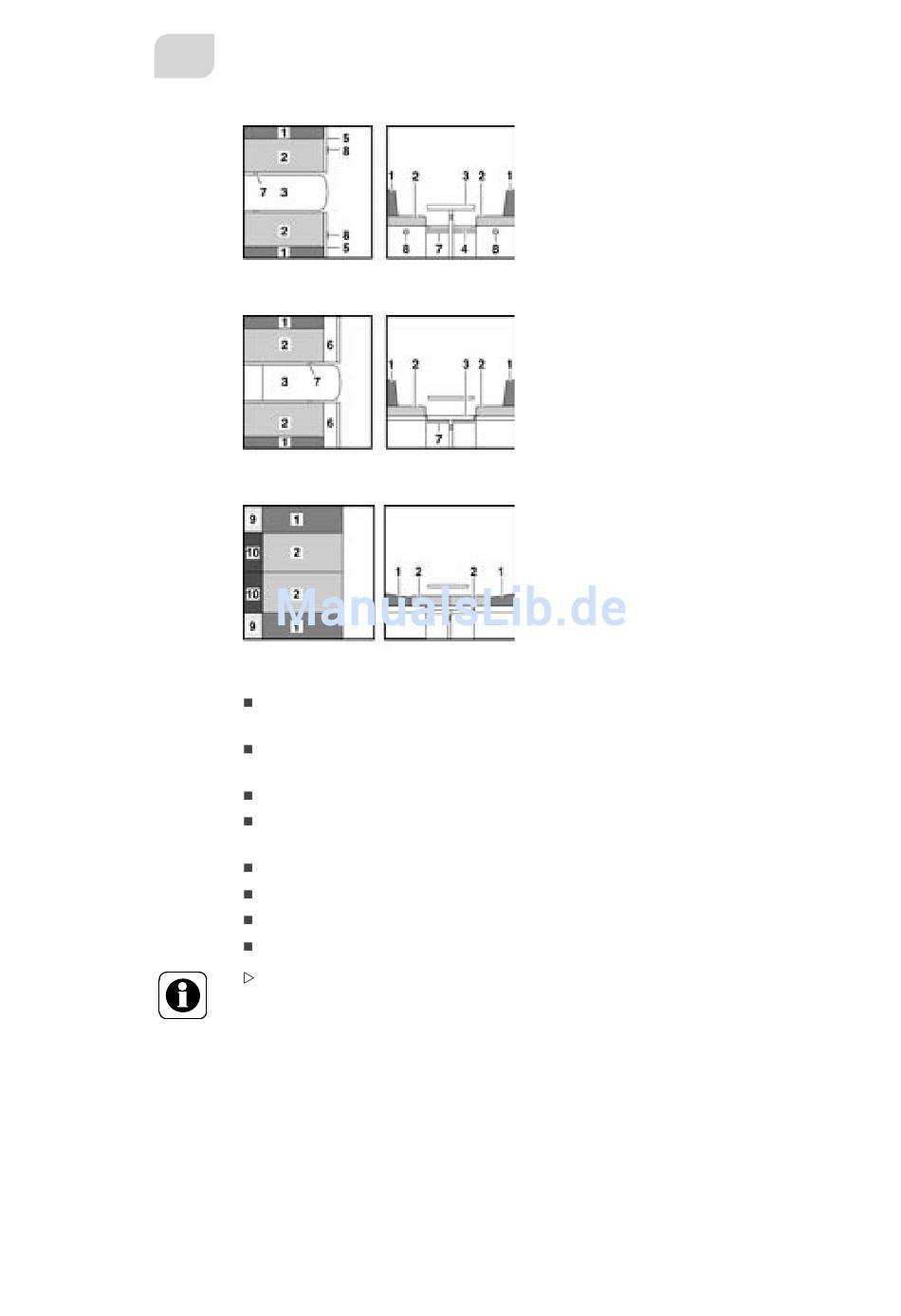

Bild 105 Vor dem Umbau
Bild 106 Während des Umbaus
Bild 107 Nach dem Umbau
Tisch (Bild 105,3) vergrößern und zum Bettunterbau umbauen (siehe Abschnitt
7.7).
Leiste (Bild 105,7) einlegen oder nach innen ziehen. Die Leiste ist richtig positi-
oniert, wenn sie die Tischplatte ca. 15 - 20 cm hinter dem Tischfuß abstützt.
Griff (Bild 105,8) ziehen und Klappe (Bild 105,5) öffnen.
Sitzbankverlängerung (Bild 106,6) nach oben klappen und mit Klappe ver-
keilen.
Die Sitzpolster (Bild 107,2) nach vorn und zur Mitte ziehen.
Die Rückenpolster (Bild 107,1) zwischen die Sitzpolster und die Wand legen.
Die Zusatzpolster (Bild 107,9) zwischen die Rückenpolster und die Wand legen.
Die Zusatzpolster (Bild 107,10) zwischen die Sitzpolster und die Wand legen.
Je nach Modell müssen an Stelle des zweiten Rückenpolsters (Bild 107,1) und
des zweiten Zusatzpolsters (Bild 107,9) zwei kleinere Zusatzpolster eingelegt
werden.
1 Rückenpolster
2 Sitzpolster
3 Tisch
4 Halteschiene
5 Klappe
6 Sitzbankverlängerung
7 Leiste
8 Griff
9 Zusatzpolster
10 Zusatzpolster
95
