Wohnen
Bugsitzbank mit Längssitz

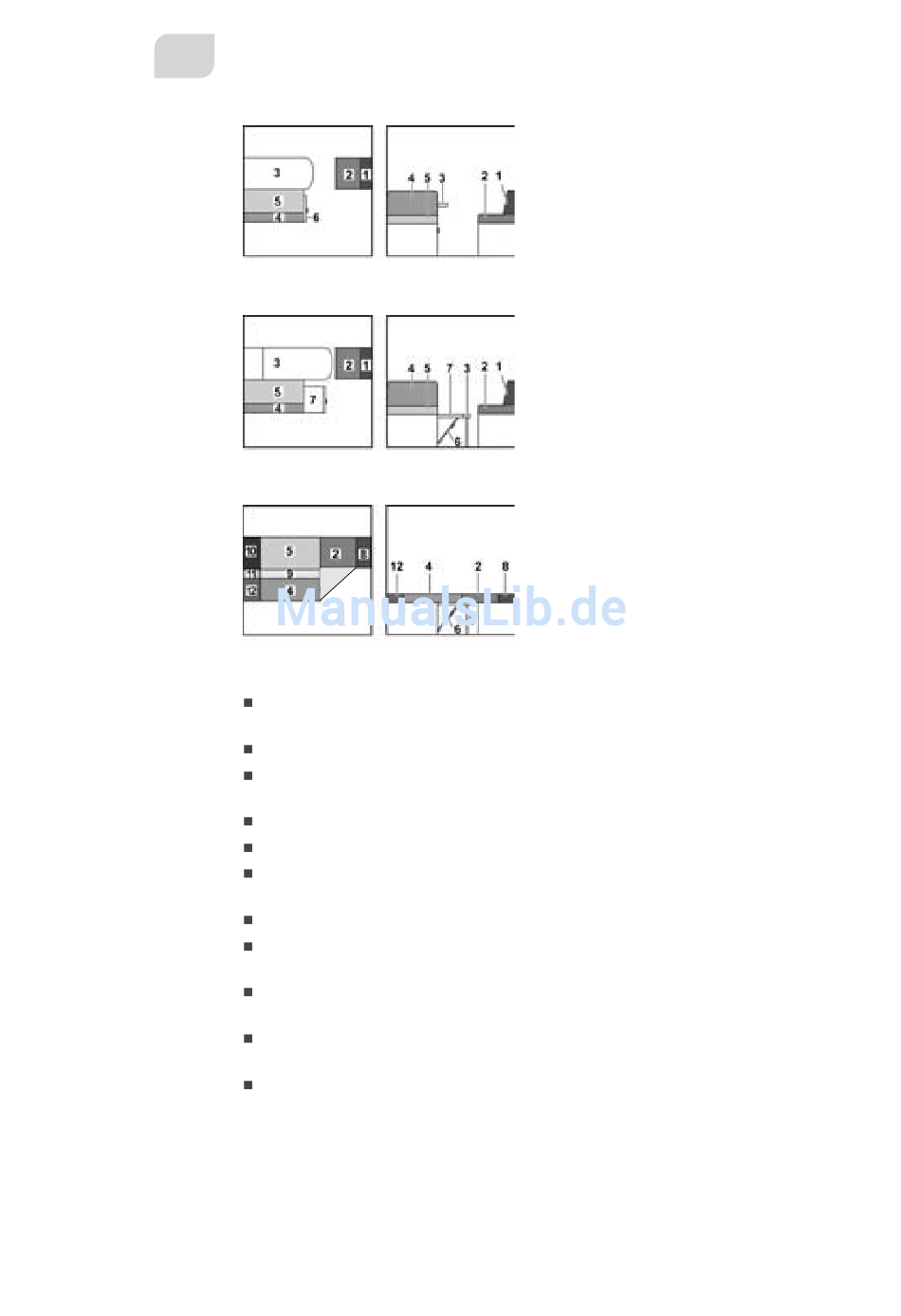

Bild 131 Vor dem Umbau
Bild 132 Während des Umbaus
13
Bild 133 Nach dem Umbau
Tisch (Bild 131,3) vergrößern und den vergrößerten Hängetisch zum Bettun-
terbau umbauen (siehe Abschnitt 7.7).
Griff ziehen und Klappe (Bild 131,6) öffnen.
Sitzbankverlängerung (Bild 132,7) nach oben klappen und mit Klappe ver-
keilen.
Das Rückenpolster des Längssitzes (Bild 132,1) abnehmen und beiseite legen.
Das Sitzpolster des Längssitzes (Bild 132,2) nach vorn bis zum Tisch ziehen.
Das Zusatzpolster (Bild 133,8) zwischen das Sitzpolster des Längssitzes und die
Rückwand legen.
Das Sitzpolster der Sitzbank (Bild 132,5) nach vorn auf den Tisch ziehen.
Das Rückenpolster der Sitzbank (Bild 132,4) umlegen und auf die Sitzbankver-
längerung ziehen.
Das Zusatzpolster (Bild 132,9) zwischen das Sitzpolster und das Rückenpolster
legen.
Die Zusatzpolster (Bild 132,10, 11 und 12) zwischen die Seitenwand und die
Polster auf dem Tisch und der Sitzplatte legen.
Bei Sondermodellen: Das Zusatzpolster (Bild 133,13) anbringen.
1 Rückenpolster
2 Sitzpolster
3 Tisch
4 Rückenpolster
5 Sitzpolster
6 Klappe
7 Sitzbankverlängerung
8 Zusatzpolster
9 Zusatzpolster
10 Zusatzpolster
11 Zusatzpolster
12 Zusatzpolster
13 Zusatzpolster (Sondermodelle)
