Benutzerhandbuch | Optyma™ control AK-RC 111 einphasig

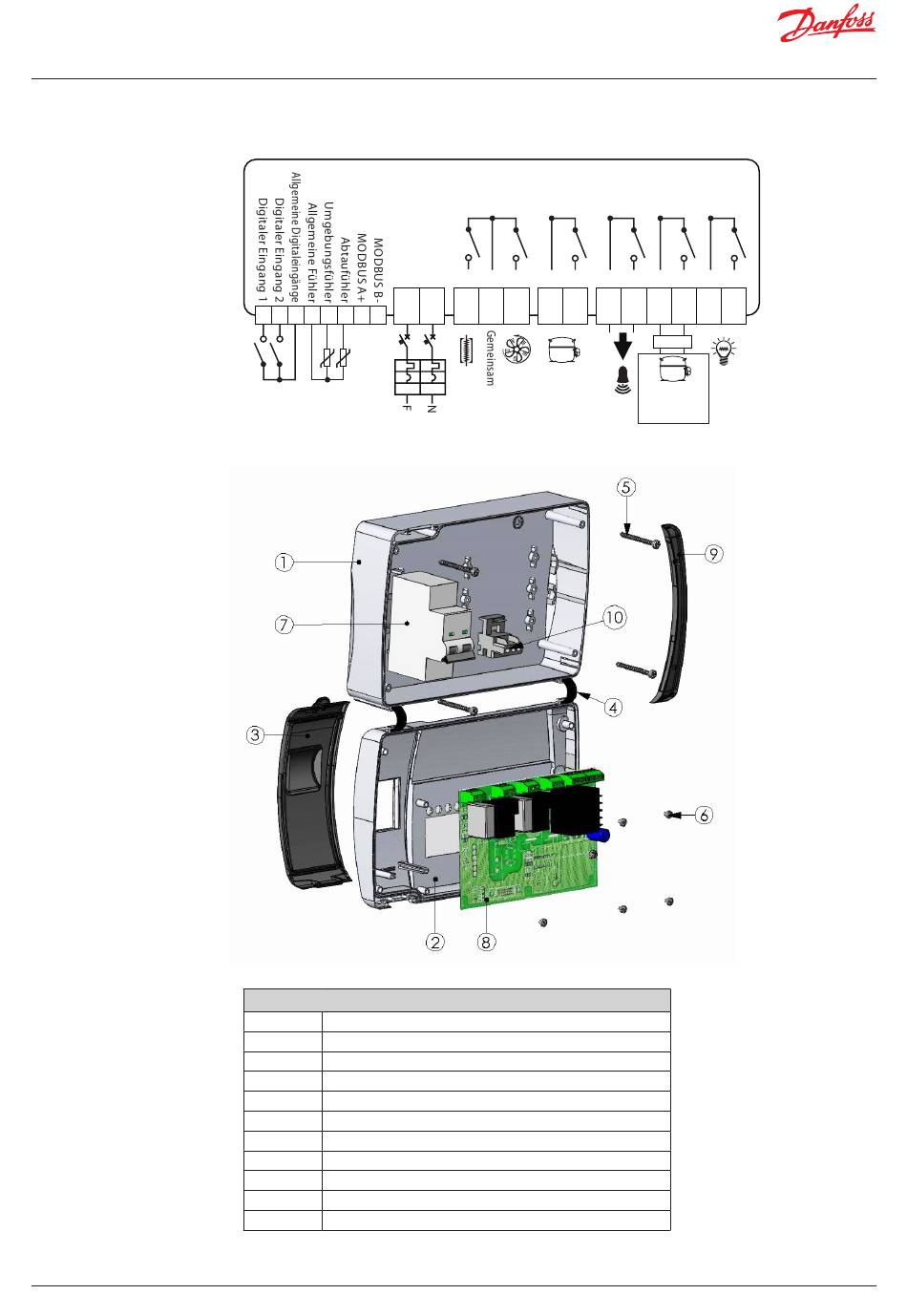

7.0 Anhänge

7.1 Schaltplan AK-RC 111

7.2 Teileliste

14 | BC309238530328de-000101
Versorgungs-
spannung
230 V AC
9 10 11 12 13 14 15 16 17 20 21 18 19
1 2 3 4 5 6 7 8
/d /d
Erklärung
Ref. Beschreibung
1. Gehäuserückwand aus ABS
2. Gehäusefront aus ABS
3. Frontabdeckung aus durchsichtigem Kunststoff
4. Scharnier zum Öffnen der Gehäusefront
5. Gehäuse-Verschlussschrauben
6. Befestigungsschrauben der Platine
7. Magnetothermischer Ausschalter/Stromschalter
8. CPU-Platine
9. Schraubenabdeckung aus Kunststoff
10. Klemme für Erdanschluss
Abtauung Lüfter Verdichter. Aux1/All. Aux2 Beleuchtung
aktivieren
Verflüssigungssatz
Schaltschrank
