9.0 Anhänge

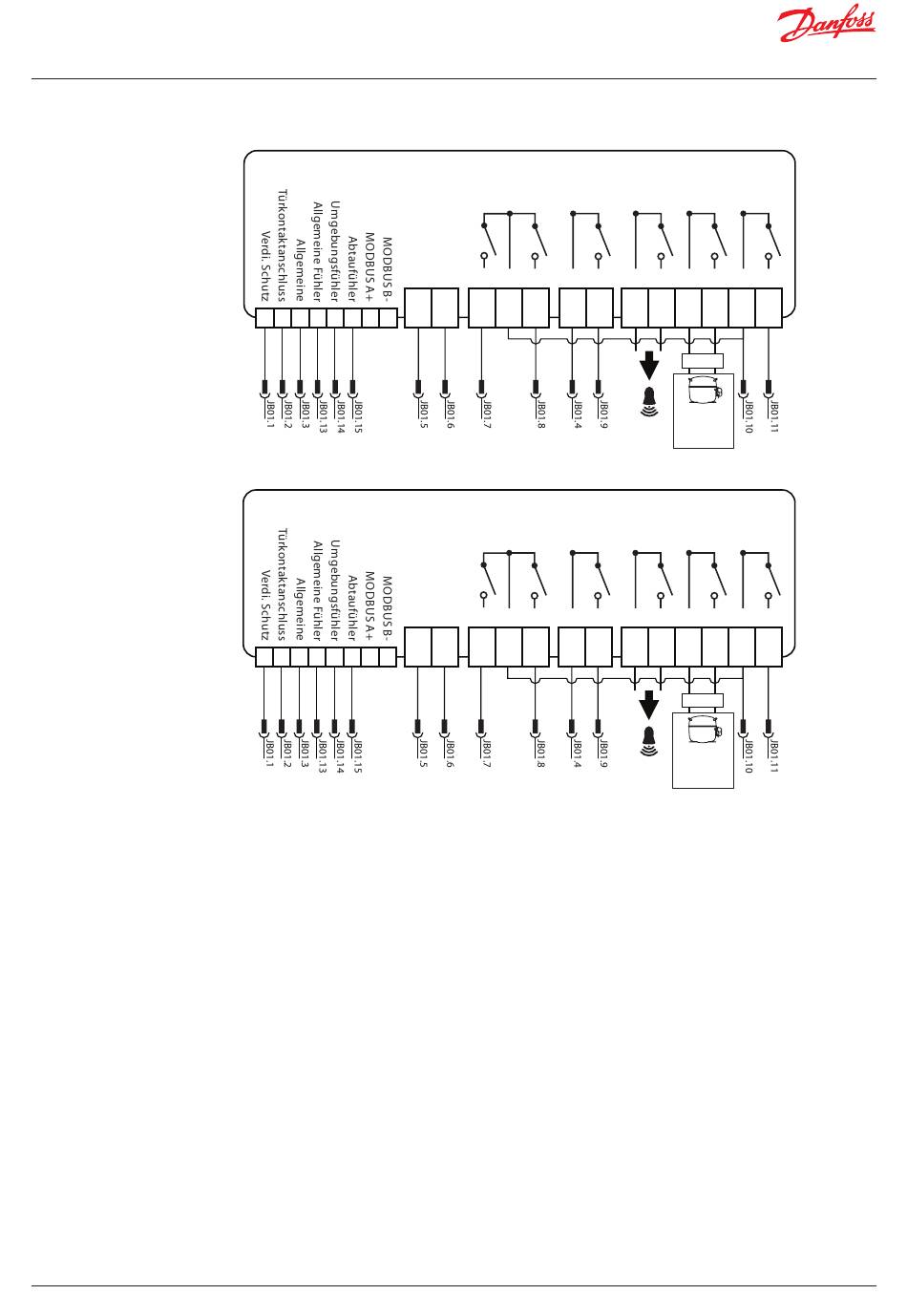

9.1 Schaltplan AK-RC 113

18 | BC317523579312de-000101
OPTYMA™ Control, dreiphasig (4 PS)
Versorgung-
sspannung
230 V AC
9 10 11 12 13 14 15 16 17 20 21 18 19
1 2 3 4 5 6 7 8
1 2 3 13 14 15 5
OPTYMA™ Control, dreiphasig (7,5 PS)
Versorgung-
sspannung
230 V AC
9 10 11 12 13 14 15 16 17 20 21 18 19
1 2 3 4 5 6 7 8
1 2 3 13 14 15 5
Abtauung Lüfter Verdichter.
6 7 L8 4 9
Abtauung Lüfter Verdichter.
6 7 8 4 9
Aux1/All. Aux2 Beleuchtung
aktivieren
L10 L11
Verflüssi-
gungssatz
Schaltschrank
Aux1/All. Aux2 Beleuchtung
aktivieren L10 L11
Verflüssi-
gungssatz
Schaltschrank
