Programmieren
6 Programmieren
6.1 Programmieren mit der MCT 10
Konfigurationssoftware
Sie können den Frequenzumrichter mit dem LCP, mit
einem PC über den RS485-Anschluss programmieren. Dazu
müssen Sie die MCT 10 Konfigurationssoftware installieren.
Weitere Informationen über die Software finden Sie unter
Kapitel 1.5 Zusätzliche Materialien.
6.2 Bedieneinheit (LCP)
Das LCP ist in 4 funktionelle Gruppen unterteilt.
A. Display
B. Menütaste
C. Navigationstasten und Anzeigeleuchten
D. Bedientasten mit Anzeigeleuchten
1
2
1-20 Motor Power
3
A
[5] 0.37kW - 0.5HP
Setup 1
4
Status
B Menu
6
Com.
C
10
On
7
Warn.
8
Alarm
9
Hand
D
On
13

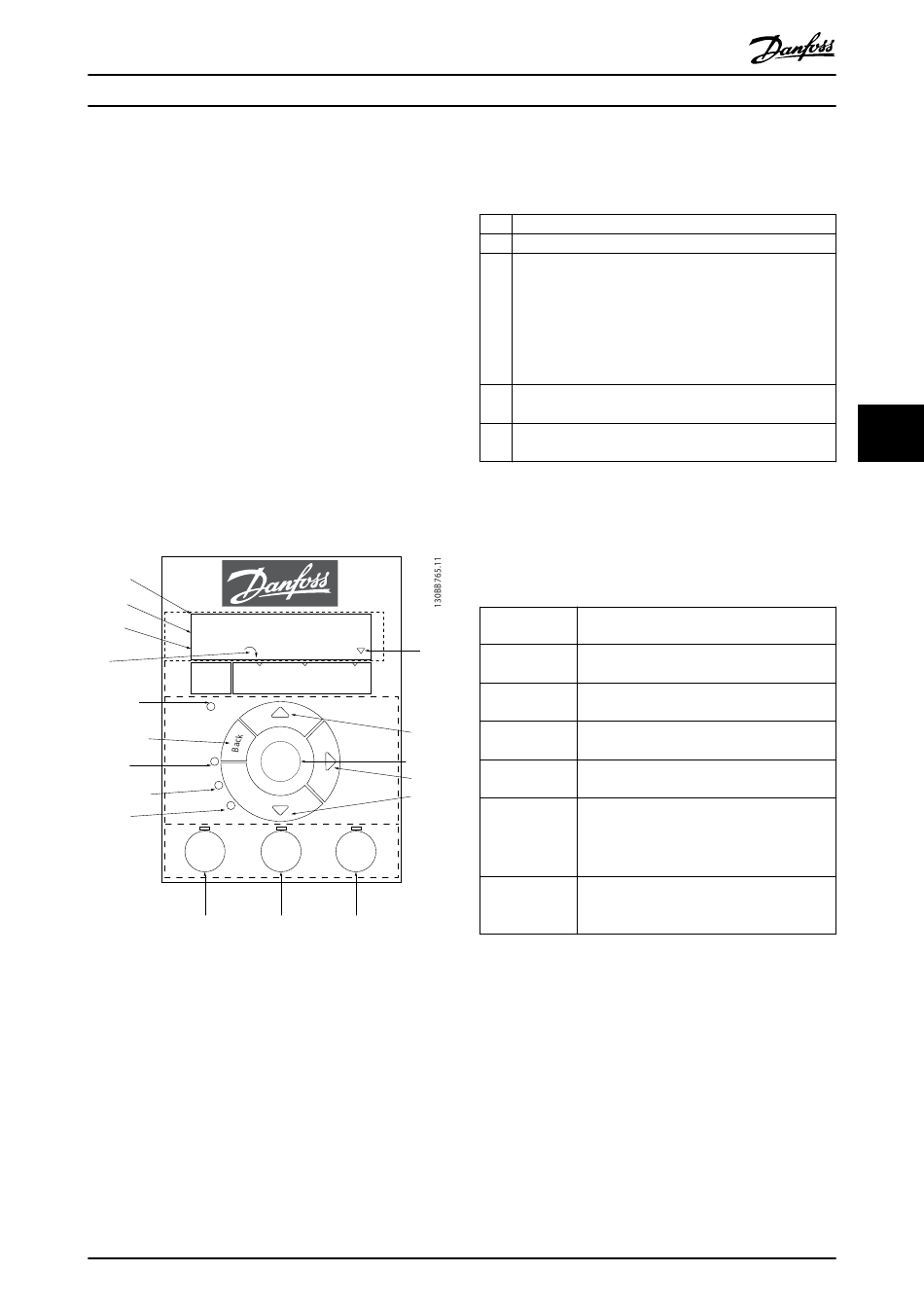

Abbildung 6.1 Bedieneinheit (LCP)
A. Display
Die LCD-Anzeige verfügt über eine Hintergrundbe-
leuchtung und zwei alphanumerische Zeilen. Das LCP zeigt
alle Daten an.
In Abbildung 6.1 werden die Informationen beschrieben,
die vom Display abgelesen werden können.
MG18N203
Projektierungshandbuch
5
Quick Main
Menu
Menu
11
12
OK
11
11
Off Auto
Reset On
14 15
