Installation

5.2.6 Steuerklemmen

5 5

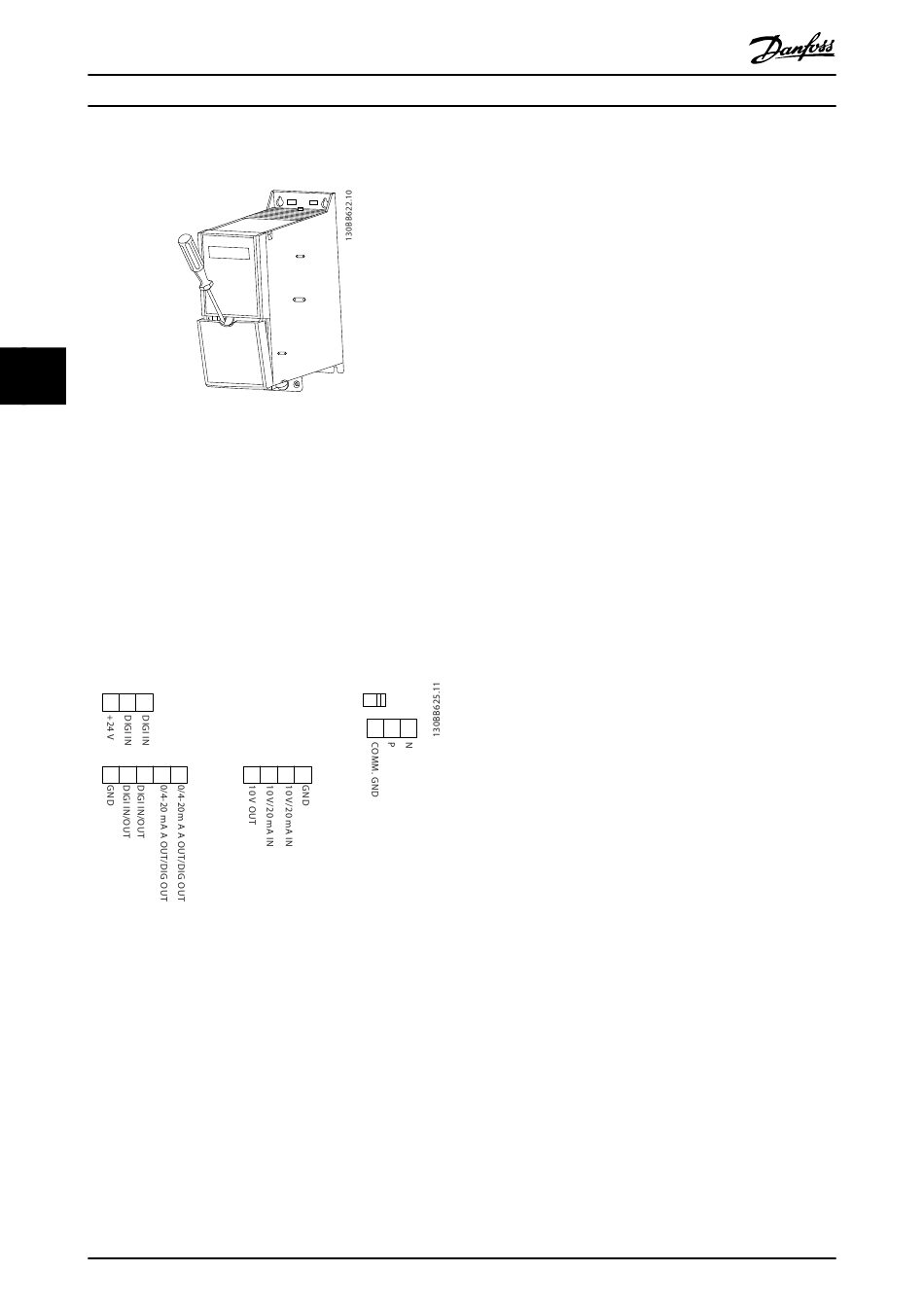

Abbildung 5.9 Position der Steuerklemmen
1. Setzen Sie einen Schraubendreher hinter der
Klemmenabdeckung an, um die Schnappfunktion
zu aktivieren.
2. Kippen Sie den Schraubendreher nach außen, um
die Abdeckung zu öffnen.
Steuerklemmen
Inbetriebnahme des Kompressors:
1. Legen Sie das Startsignal an Klemme 18 an.
2. Verbinden Sie die Klemmen 12 und 27 mit den
Klemmen 53, 54 oder 55.
12 20 55
20 27 29 42 45
Abbildung 5.10 Steuerklemmen
Stellen Sie die Funktionen von Digitaleingang 18, 19 und
27 in Parameter 5-00 Digital Input Mode ein (PNP ist der
Standardwert). Stellen Sie die Funktion von Digitaleingang
29 in Parameter 5-03 Digital Input 29 Mode ein (PNP ist der
Standardwert).
38
®
VLT Compressor Drive CDS 803
BUS TER.
OFF ON
61 68 69
50 53 54 55
