Produktübersicht
Schalttransienten treten üblicherweise im Frequenzbereich von 150 kHz bis 30 MHz auf. Durch die Luft übertragene
Störungen des Frequenzumrichtersystems im Frequenzbereich von 30 MHz bis 1 GHz werden durch den Wechselrichter, das
2 2 Motorkabel und den Kompressor erzeugt.
Wie in Abbildung 2.7 gezeigt, werden durch kapazitive Ströme des Motorkabels, in Verbindung mit hohem dU/dt der
Kompressorspannung, Ableitströme erzeugt.
Die Verwendung eines abgeschirmten Motorkabels erhöht den Ableitstrom (siehe Abbildung 2.7), da abgeschirmte Kabel
eine höhere Kapazität zu Erde haben als nicht abgeschirmte Kabel. Wird der Ableitstrom nicht gefiltert, verursacht dies in
der Netzzuleitung größere Störungen im Funkfrequenzbereich unterhalb von etwa 5 MHz. Der Ableitstrom (I
Abschirmung (I
der vom abgeschirmten Motorkabel über die Erde zurückfließen muss.
Die Abschirmung verringert zwar die abgestrahlte Störung, erhöht jedoch die Niederfrequenzstörungen am Netz. Schließen
Sie den Motorkabelschirm an die Gehäuse von Frequenzumrichter und Kompressor an. Dies geschieht am besten durch die
Verwendung von integrierten Schirmbügeln; verdrillte Abschirmungsenden (Pigtails) sind zu vermeiden. Die verdrillten
Abschirmungsenden erhöhen die Abschirmungsimpedanz bei höheren Frequenzen, wodurch der Abschirmungseffekt
reduziert und der Ableitstrom (I
Verbinden Sie die Abschirmung an beiden Enden mit dem jeweiligen Gehäuse, wenn abgeschirmte Kabel für Relais, Steuer-
leitung, Signalschnittstelle und Bremse verwendet werden. In einigen Situationen ist zum Vermeiden von Stromschleifen
jedoch eine Unterbrechung der Abschirmung notwendig.
In den Fällen, in denen die Montage der Abschirmung über eine Montageplatte für den Frequenzumrichter vorgesehen ist,
verwenden Sie eine Montageplatte aus Metall, um die Ableitströme zum Gerät zurückzuführen. Außerdem muss durch die
Montageschrauben stets ein guter elektrischer Kontakt von der Montageplatte zur Gehäusemasse des Frequenzumrichters
gewährleistet sein.
Beim Einsatz ungeschirmter Leitungen werden einige Emissionsanforderungen nicht erfüllt. Die immunitätsbezogenen
Anforderungen werden jedoch erfüllt.
Um das Störungsniveau des gesamten Systems (Frequenzwandler und Installation) so weit wie möglich zu reduzieren, ist es
wichtig, dass Sie die Kompressor- und Bremskabel so kurz wie möglich halten. Steuer- und Buskabel dürfen nicht
gemeinsam mit Anschlusskabeln für Kompressor und Bremse verlegt werden. Funkstörungen von mehr als 50 MHz (in der
Luft) werden insbesondere von der Regelelektronik erzeugt.
1 Massekabel
2 Abschirmung

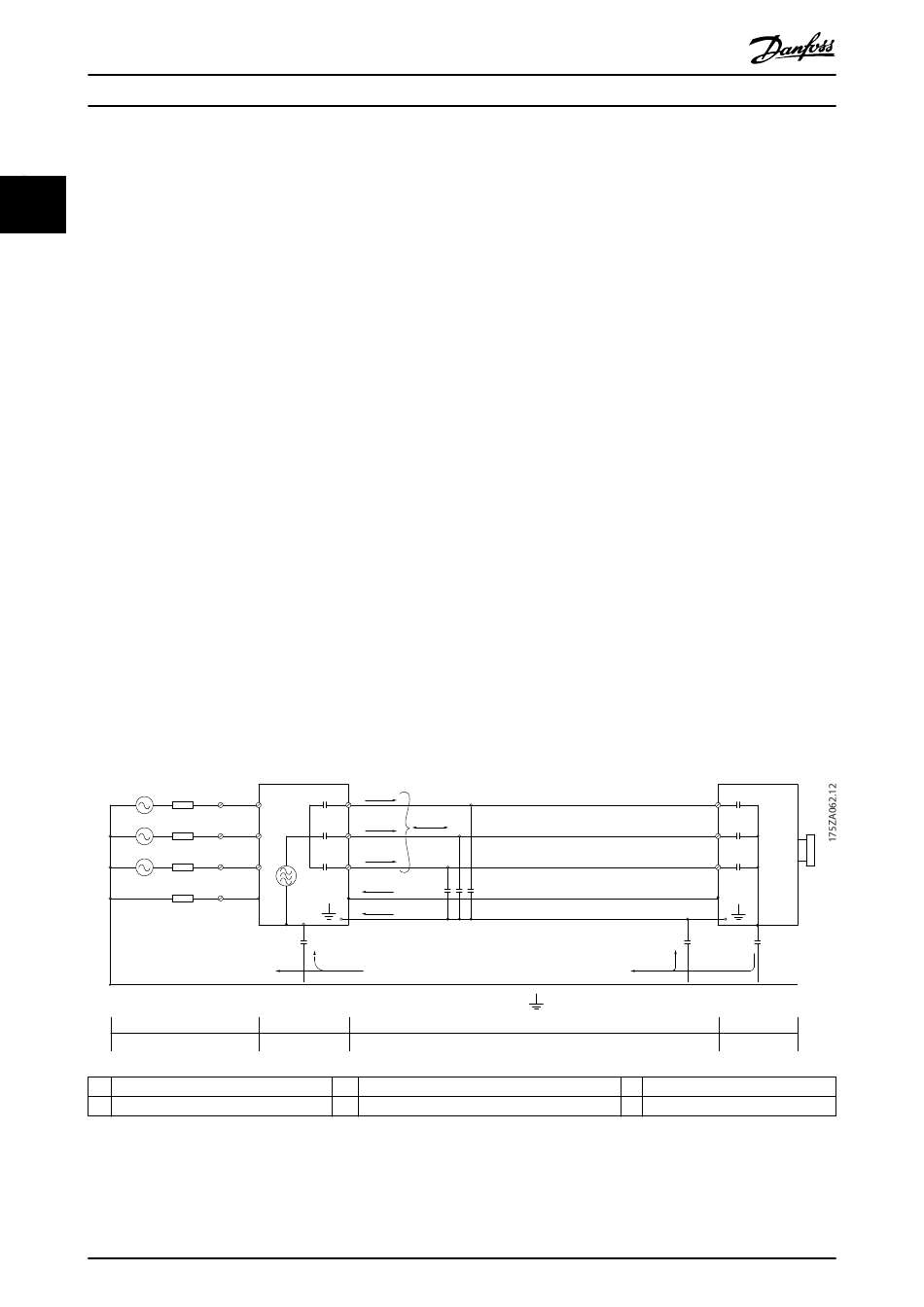

Abbildung 2.7 Erzeugung von Ableitströmen
20
VLT
) direkt zurück zum Gerät fließen. Es verbleibt dann gemäß Abbildung 2.7 im Prinzip nur ein Ableitstrom (I
3
) erhöht wird.
4
C
z
L1
S
U
z
L2
V
z
L3
W
z
PE
PE
C
S
I
4
3
4
3
4
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
®
Compressor Drive CDS 803
I
1
I
C
2
S
1
I
3
2
5
Netzversorgung
Frequenzumrichter
) kann über die
1
C
S
C C
S
S
I
4
6
5 Abgeschirmtes Motorkabel
6 Motor
MG18N203
),
