7.4.6 Das Datenfeld
Die Struktur der Nutzdaten hängt vom Telegrammtyp ab. Es gibt drei Telegrammtypen, die sowohl für Steuertelegramme
(Master⇒Follower) als auch Antworttelegramme (Follower⇒Master) gelten.
Die drei Telegrammarten sind:
•
Prozessblock (PCD).
•
Parameterblock.
•
Textblock.
Prozessblock (PCD)
Der PCD besteht aus einem Datenblock mit 4 Byte (2 Wörtern) und enthält:
•
Steuerwort und Sollwert (von Master zu Follower)
•
Zustandswort und aktuelle Ausgangsfrequenz (von Follower zu Master)
7 7
STX LGE

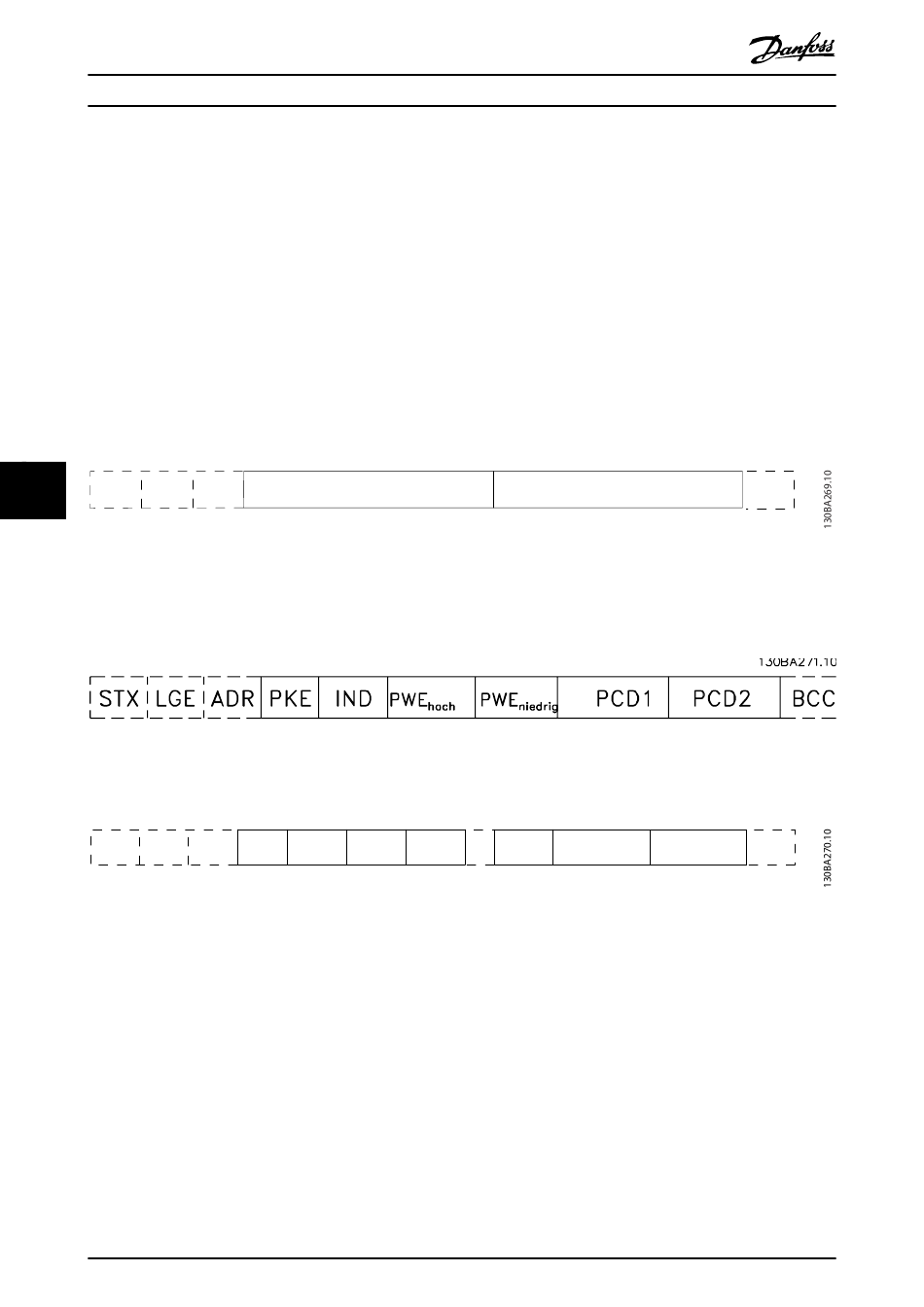

Abbildung 7.6 Prozessblock
Parameterblock
Der Parameterblock dient zur Übertragung von Parametern zwischen Master und Follower. Der Datenblock besteht aus 12
Byte (6 Wörtern) und enthält auch den Prozessblock.
Abbildung 7.7 Parameterblock
Textblock
Der Textblock dient zum Lesen oder Schreiben von Texten über den Datenblock.
STX LGE
Abbildung 7.8 Textblock
54
®
VLT
ADR PCD1
ADR PKE IND Ch1
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Compressor Drive CDS 803
Ch2 Chn
PCD2 BCC
PCD1 PCD2 BCC
