7.4.7 Das PKE-Feld
Das PKE-Feld enthält zwei untergeordnete Felder:
•
Parameterbefehle und Antworten (AK)
•
Parameternummer (PNU)
PKE IND
AK PNU
15 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0

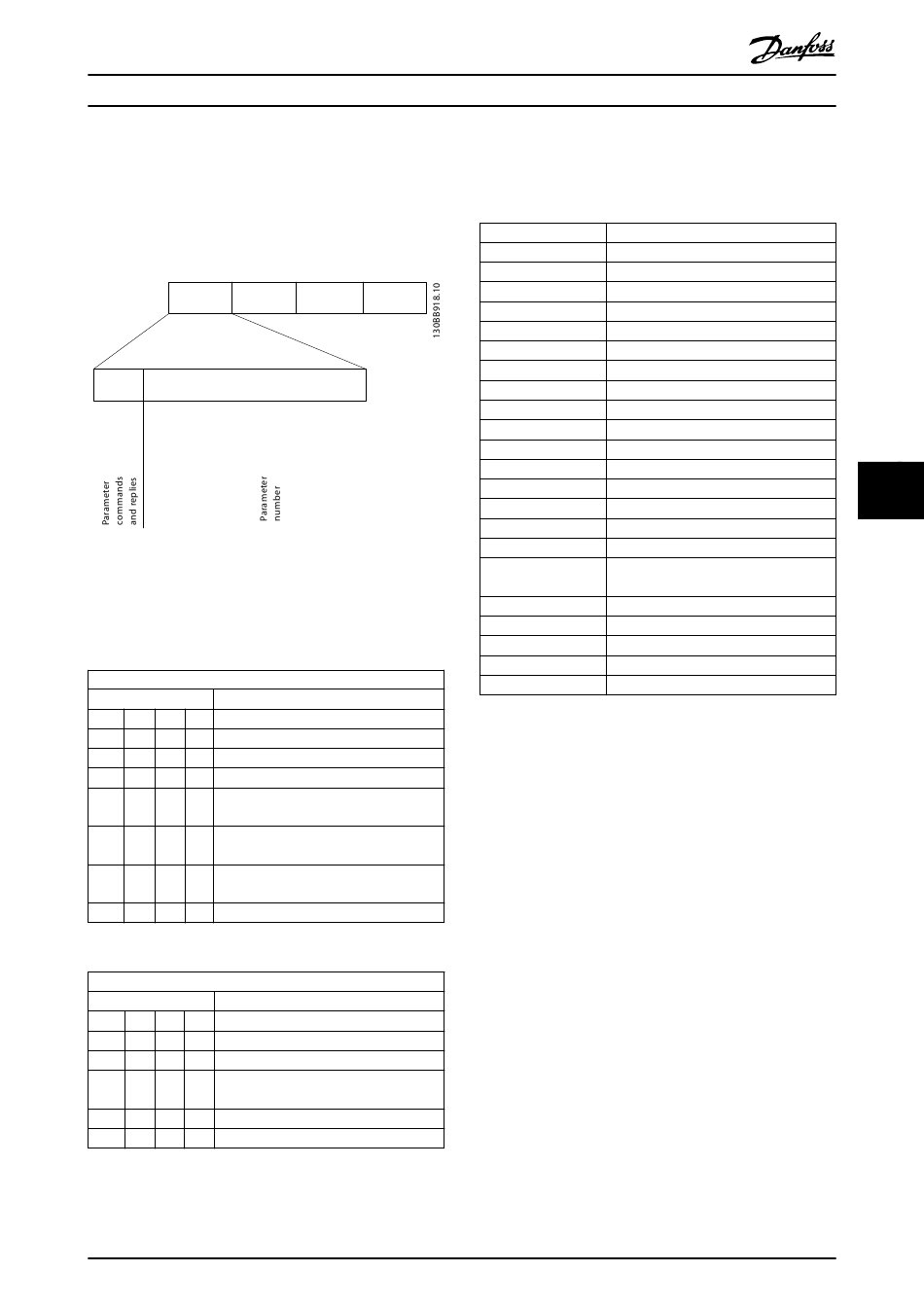

Abbildung 7.9 PKE-Feld
Die Bits Nr. 12–15 übertragen Parameterbefehle vom
Master zum Follower und senden bearbeitete Follower-
Antworten an den Master zurück.
Parameterbefehle Master⇒Follower
Bitanzahl Parameterbefehl
15 14 13 12
0 0 0 0 Kein Befehl
0 0 0 1 Parameterwert lesen
0 0 1 0 Parameterwert in RAM schreiben (Wort)
0 0 1 1 Parameterwert in RAM schreiben
(Doppelwort)
1 1 0 1 Parameterwert in RAM und EEPROM
schreiben (Doppelwort)
1 1 1 0 Parameterwert in RAM und EEPROM
schreiben (Wort)
1 1 1 1 Text lesen.
Tabelle 7.5 Parameterbefehle
Antwort Follower⇒Master
Bitanzahl Antwort
15 14 13 12
0 0 0 0 Keine Antwort
0 0 0 1 Übertragener Parameterwert (Wort)
0 0 1 0 Übertragener Parameterwert
(Doppelwort)
0 1 1 1 Befehl kann nicht ausgeführt werden
1 1 1 1 Übertragener Text.
Tabelle 7.6 Antwort
MG18N203
Projektierungshandbuch
Wenn der Befehl nicht ausgeführt werden kann, sendet der
Slave die Antwort 0111 Befehl kann nicht ausgeführt werden
und gibt folgende Fehlermeldung in Tabelle 7.7 aus.
Fehlercode
0
1
2
PWE PWE
high low
3
4
5
6
7
9
11
15
17
18
100
>100
130
131
132
252
253
254
255
7.4.8 Parameternummer (PNU)
Die Bits Nr. 0–11 dienen zur Übertragung der Parame-
ternummer. Die Funktion des betreffenden Parameters ist
der Parameterbeschreibung im Kapitel 6 Programmieren zu
entnehmen.
7.4.9 Index (IND)
Der Index wird mit der Parameternummer zum Lesen/
Schreiben von Zugriffsparametern mit einem Index
verwendet, z. B. Parameter 15-30 Alarm Log: Error Code. Der
Index besteht aus zwei Bytes, einem Low Byte und einem
High Byte.
Nur das Low Byte wird als Index verwendet.
7.4.10 Parameterwert (PWE)
Der Parameterwertblock besteht aus zwei Wörtern (4
Bytes); der Wert hängt vom definierten Befehl (AK) ab.
Verlangt der Master einen Parameterwert, so enthält der
PWE-Block keinen Wert. Um einen Parameterwert zu
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
FC-Spezifikation
Ungültige Parameternummer.
Parameter kann nicht geändert werden.
Obere oder untere Grenze überschritten.
Verstümmelter Subindex.
Kein Datenfeld.
Falscher Datentyp.
Unbenutzt.
Unbenutzt.
Beschreibungselement nicht verfügbar.
Kein Parameter-Schreibzugriff.
Kein Text verfügbar.
Nicht zutreffend im Betrieb.
Andere Fehler.
–
–
Kein Buszugriff für diesen Parameter.
Schreiben in Werkseinstellung nicht
möglich.
Kein LCP-Zugriff
Unbekannter Viewer.
Anforderung nicht unterstützt.
Unbekanntes Attribut.
Kein Fehler.
Tabelle 7.7 Follower-Bericht
