Auswahl

3 Auswahl
3.1 Optionen und Zubehör

3.1.1 Bedieneinheit (LCP)

Bestellnummer Beschreibung
120Z0581 LCP für alle IP20-Einheiten
Tabelle 3.1 -Bestellnummer
Gehäuse
Maximale Kabellänge zum Gerät
Kommunikationsstandard
Tabelle 3.2 Technische Daten

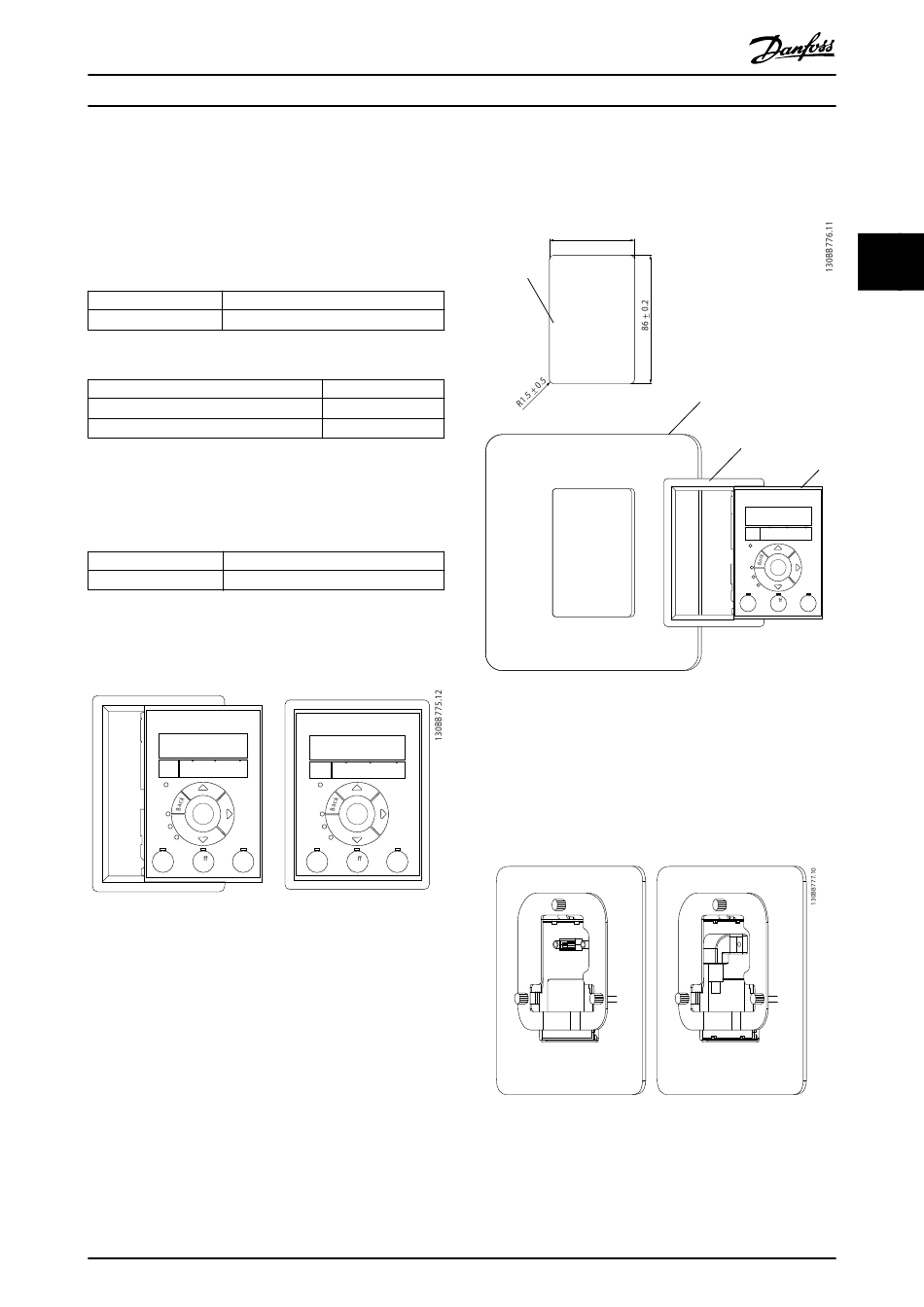

3.1.2 LCP-Montage an der Vorderseite des
Bedienteils
Bestellnummer Beschreibung
132B0201 LCP-Satz für Fernmontage
Tabelle 3.3 -Bestellnummer
Schritt 1
Bringen Sie die Dichtung am LCP an.
Main
Status Quick
Menu
Menu Menu
Com.
OK
On
Warn.
Alarm
O
Auto
Hand
Reset
On On
Abbildung 3.1 Dichtung anbringen
Schritt 2
Platzieren Sie das LCP auf dem Bedienteil. Für
Abmessungen der Öffnung siehe Abbildung 3.2.
MG18N203
Projektierungshandbuch
Vorderseite IP55
3 m (10 ft)
RS485
Status Quick Main
Menu
Menu
Menu
Com.
OK
On
Warn.
Alarm
O
Auto
Hand
Reset
On
On
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
62.5 + _ 0.2
1
Abbildung 3.2 LCP auf Bedienteil platzieren
Schritt 3
Platzieren Sie die Klammer an der Rückseite des LCP, und
schieben Sie sie anschließend nach unten.
Ziehen Sie die Schrauben fest, und schließen Sie das
weibliche Ende des Kabels am LCP an.
Abbildung 3.3 Klammer an LCP platzieren
3
2
3
4
Status Quick Main
Menu
Menu Menu
Com.
OK
On
Warn.
Alarm
O
Auto
Hand
Reset On
On
25
