Einführung

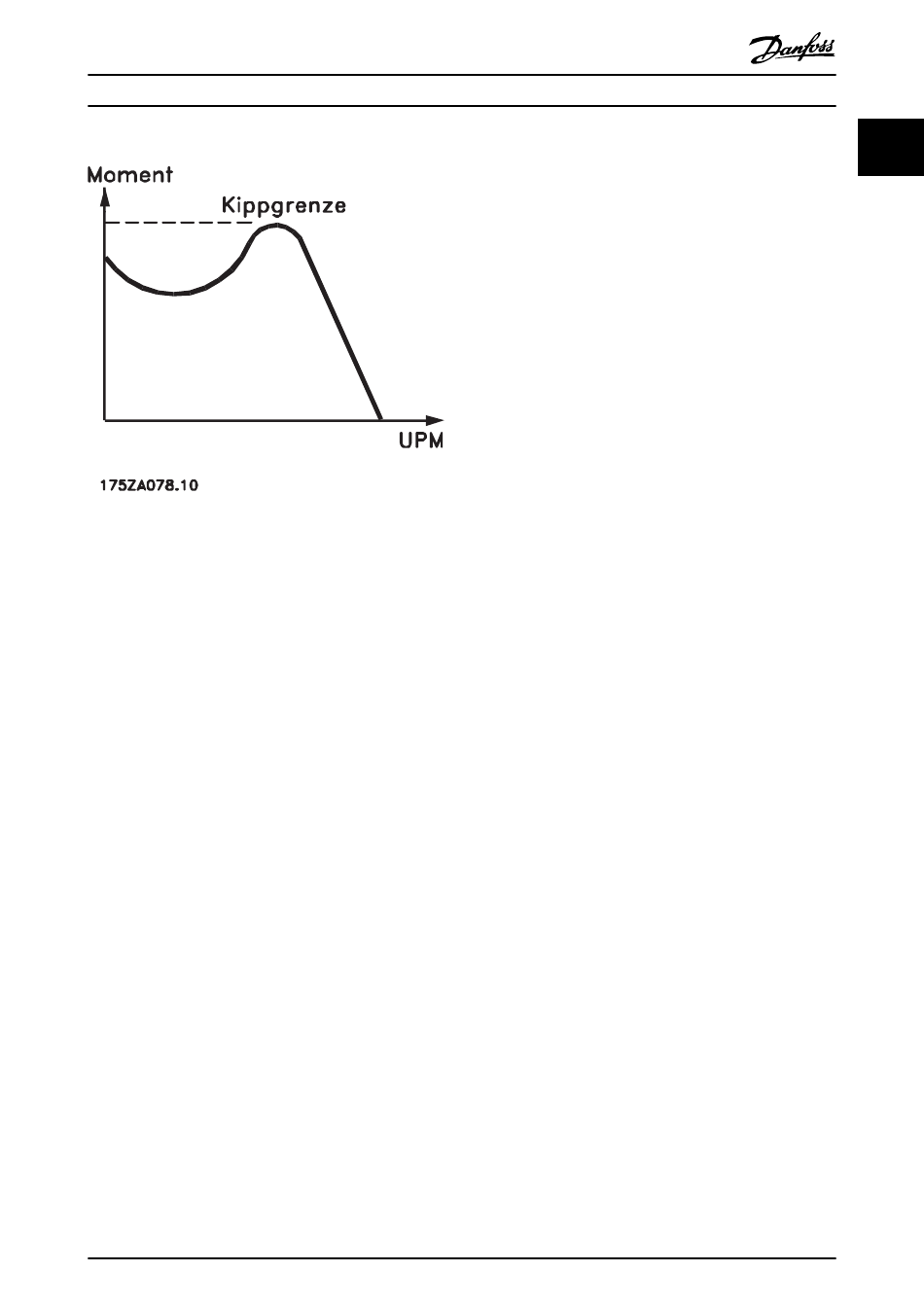

Losbrechmoment
Abbildung 1.1 Losbrechmoment
η
VLT
Der Wirkungsgrad des Frequenzumrichters ist definiert als
das Verhältnis zwischen Leistungsabgabe und Leistungs-
aufnahme.
Einschaltsperrbefehl
Ein Stoppbefehl, der zur Gruppe 1 der Steuerbefehle
gehört – siehe Tabelle 1.3.
Stoppbefehl
Siehe Steuerbefehle, Tabelle 1.3.
Sollwerteinstellung
Analogsollwert
Ein Sollwertsignal an den Analogeingängen 53 oder 54
(Spannung oder Strom).
Bussollwert
Ein an die serielle Kommunikationsschnittstelle (FC-Schnitt-
stelle) übertragenes Signal.
Festsollwert
Ein definierter Festsollwert, einstellbar zwischen -100 %
und +100 % des Sollwertbereichs. Sie können bis zu 8
Festsollwerte über die Digitaleingänge auswählen.
Ref
MAX
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
100 % des Gesamtskalenwerts (in der Regel 10 V, 20 mA)
und dem resultierenden Sollwert. Der in
Parameter 3-03 Maximum Reference eingestellte maximale
Sollwert.
Ref
MIN
Bestimmt das Verhältnis zwischen dem Sollwerteingang bei
0 % (normalerweise 0 V, 0 mA, 4 mA) und dem
resultierenden Sollwert. Der in Parameter 3-02 Minimum
Reference eingestellte minimale Sollwert.
MG18N203
Projektierungshandbuch
Verschiedenes
Analogeingänge
Die Analogeingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Es gibt zwei Arten von Analogeingängen:
•
•
Analogausgänge
Die Analogausgänge können ein Signal von 0–20 mA, 4–20
mA oder ein Digitalsignal ausgeben.
Automatische Motoranpassung (AMA)
Der AMA-Algorithmus bestimmt die elektrischen Parameter
für den angeschlossenen Kompressor bei Stillstand.
Digitaleingänge
Die Digitaleingänge können verschiedene Funktionen des
Frequenzumrichters steuern.
Digitalausgänge
Der Frequenzumrichter verfügt über zwei programmierbare
Ausgänge, die ein 24 V-DC-Signal (max. 40 mA) liefern
können.
Relaisausgänge
Der Frequenzumrichter verfügt über 2 programmierbare
Relaisausgänge.
ETR
Das elektronische Thermorelais ist eine Berechnung der
thermischen Belastung auf Grundlage der aktuellen
Belastung und Zeit. Damit lässt sich die Kompressortem-
peratur schätzen.
Initialisierung
Die Initialisierung (Parameter 14-22 Operation Mode) stellt
die Parameter des Frequenzumrichters auf Werkseinstel-
lungen zurück.
Parameter 14-22 Operation Mode initialisiert nicht die
Kommunikationsparameter.
Arbeitszyklus für Aussetzbetrieb
Der Aussetzbetrieb bezieht sich auf eine Abfolge von
Arbeitszyklen. Jeder Zyklus besteht aus einem Belastungs-
und einem Entlastungszeitraum. Der Betrieb kann
periodisch oder aperiodisch sein.
LCP
Das LCP ist ein Bedienteil mit kompletter Benutzerober-
fläche zum Steuern und Programmieren des
Frequenzumrichters. Das Bedienteil ist abnehmbar, und Sie
können es mithilfe des optionalen Einbausatzes bis zu 3 m
entfernt vom Frequenzumrichter anbringen (z. B. an einer
Schaltschranktür).
lsb
Steht für „Least Significant Bit", bei binärer Codierung das
Bit mit der niedrigsten Wertigkeit.
MCM
Steht für Mille Circular Mil; eine amerikanische Maßeinheit
für den Kabelquerschnitt. 1 MCM ≡ 0,5067 mm
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Stromeingang, 0-20 mA und 4-20 mA.
Spannungseingang, 0–10 V DC.
