7 RS485 Installation und Konfiguration
7.1 RS485
7.1.1 Übersicht
RS485 ist eine zweiadrige Busschnittstelle, die mit einer Multidrop-Netzwerktopologie kompatibel ist, d. h. Teilnehmer
können als Bus oder über Abzweigleitungen mit einer gemeinsamen Stammleitung aus verbunden werden. Es können
insgesamt 32 Teilnehmer (Knoten) an ein Netzwerksegment angeschlossen werden.
Netzwerksegmente sind durch Busverstärker (Repeater) unterteilt, siehe Abbildung 7.1.
7 7

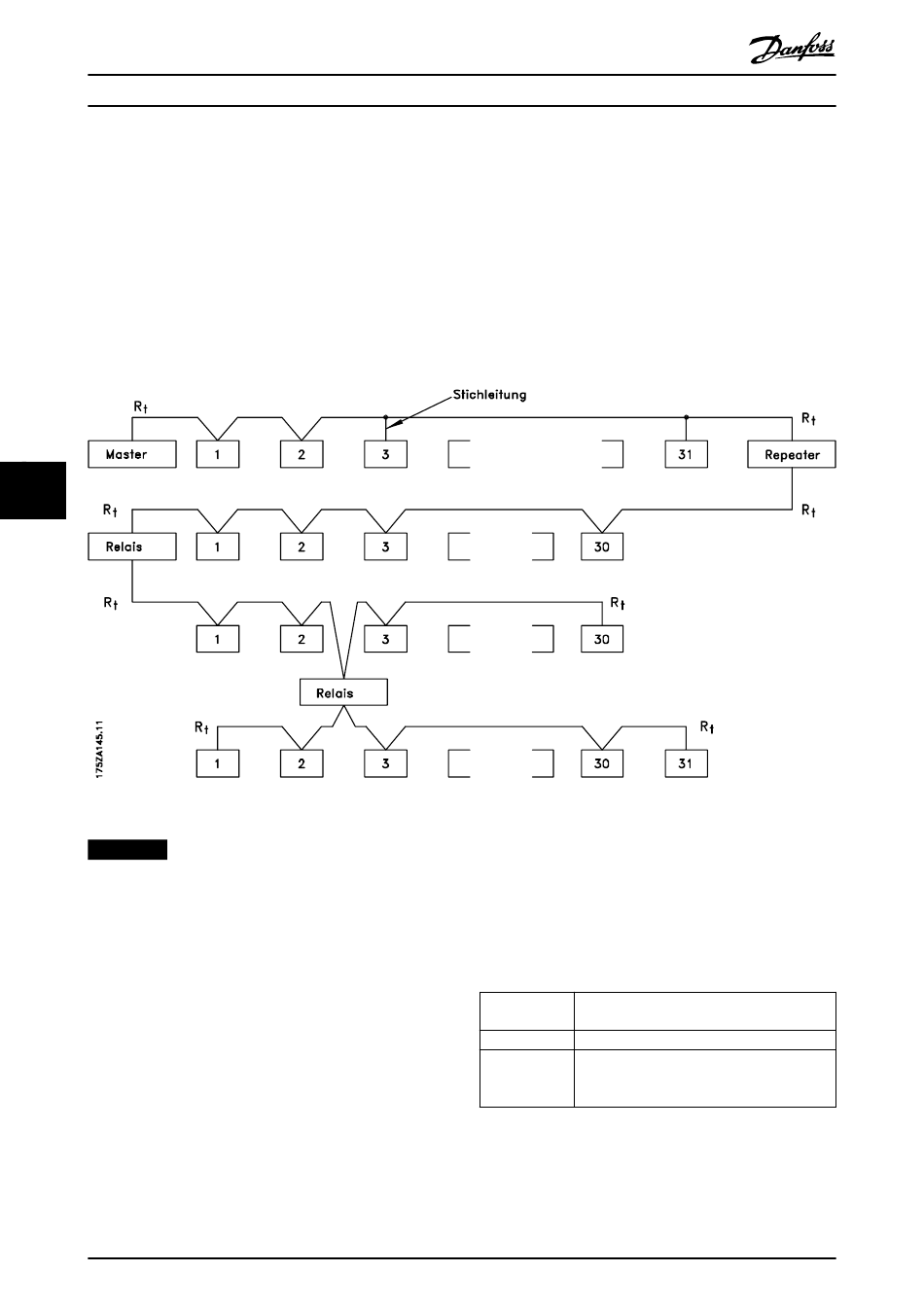

Abbildung 7.1 RS485-Busschnittstelle
HINWEIS
Jeder Repeater fungiert in dem Segment, in dem er
installiert ist, als Teilnehmer. Jeder mit einem Netzwerk
verbundene Teilnehmer muss über alle Segmente hinweg
eine einheitliche Teilnehmeradresse aufweisen.
Schließen Sie die Segmente an beiden Endpunkten ab –
entweder mit Hilfe des Terminierungsschalters (S801) des
Frequenzumrichters oder mit einem polarisierten
Widerstandsnetzwerk. Verwenden Sie stets ein STP-Kabel
(Screened Twisted Pair) für die Busverdrahtung, und
beachten Sie die bewährten Installationsverfahren.
Eine Erdverbindung der Abschirmung mit geringer
Impedanz an allen Knoten ist wichtig, auch bei hohen
Frequenzen. Schließen Sie daher die Abschirmung
großflächig an Masse an, z. B. mit einer Kabelschelle oder
einer leitfähigen Kabelverschraubung. Möglicherweise
müssen Sie Potentialausgleichskabel verwenden, um im
50
®
VLT Compressor Drive CDS 803
Netzwerk das gleiche Erdungspotential zu erhalten – vor
allem bei Installationen mit langen Kabeln.
Um eine nicht übereinstimmende Impedanz zu verhindern,
müssen Sie im gesamten Netzwerk immer den gleichen
Kabeltyp verwenden. Beim Anschluss eines Motors an den
Frequenzumrichter ist immer ein abgeschirmtes
Motorkabel zu verwenden.
Kabel
Impedanz [Ω]
Kabellänge [m]
Tabelle 7.1 Kabelspezifikationen
