Produktübersicht
HINWEIS
Die Aufstellung eines s in aggressiven Umgebungsbedin-
2
2
gungen verkürzt die Lebensdauer des Geräts erheblich
und erhöht das Risiko von Ausfällen.
Vor der Installation des s muss die Umgebungsluft auf
Flüssigkeiten, Stäube und Gase geprüft werden. Dies kann
z. B. geschehen, indem man bereits vorhandene Installa-
tionen am betreffenden Ort näher in Augenschein nimmt.
Typische Anzeichen für schädigende atmosphärische
Flüssigkeiten sind an Metallteilen haftendes Wasser, Öl
oder Korrosionsbildung an Metallteilen.
Übermäßige Mengen Staub finden sich häufig an
Gehäusen und vorhandenen elektrischen Installationen. Ein
Anzeichen für aggressive Schwebegase sind Schwarzverfär-
bungen von Kupferstäben und Kabelenden in vorhandenen
Installationen.
2.6 Regelungsstrukturen
Auswahl von Betrieb mit oder ohne Rückführung in Parameter 1-00 Configuration Mode.
2.6.1 Regelungsstruktur ohne Rückführung
Reference
handling
Remote
reference
Auto mode
Hand mode
Local
reference
scaled to
Hz
LCP Hand on,
off and auto
on keys

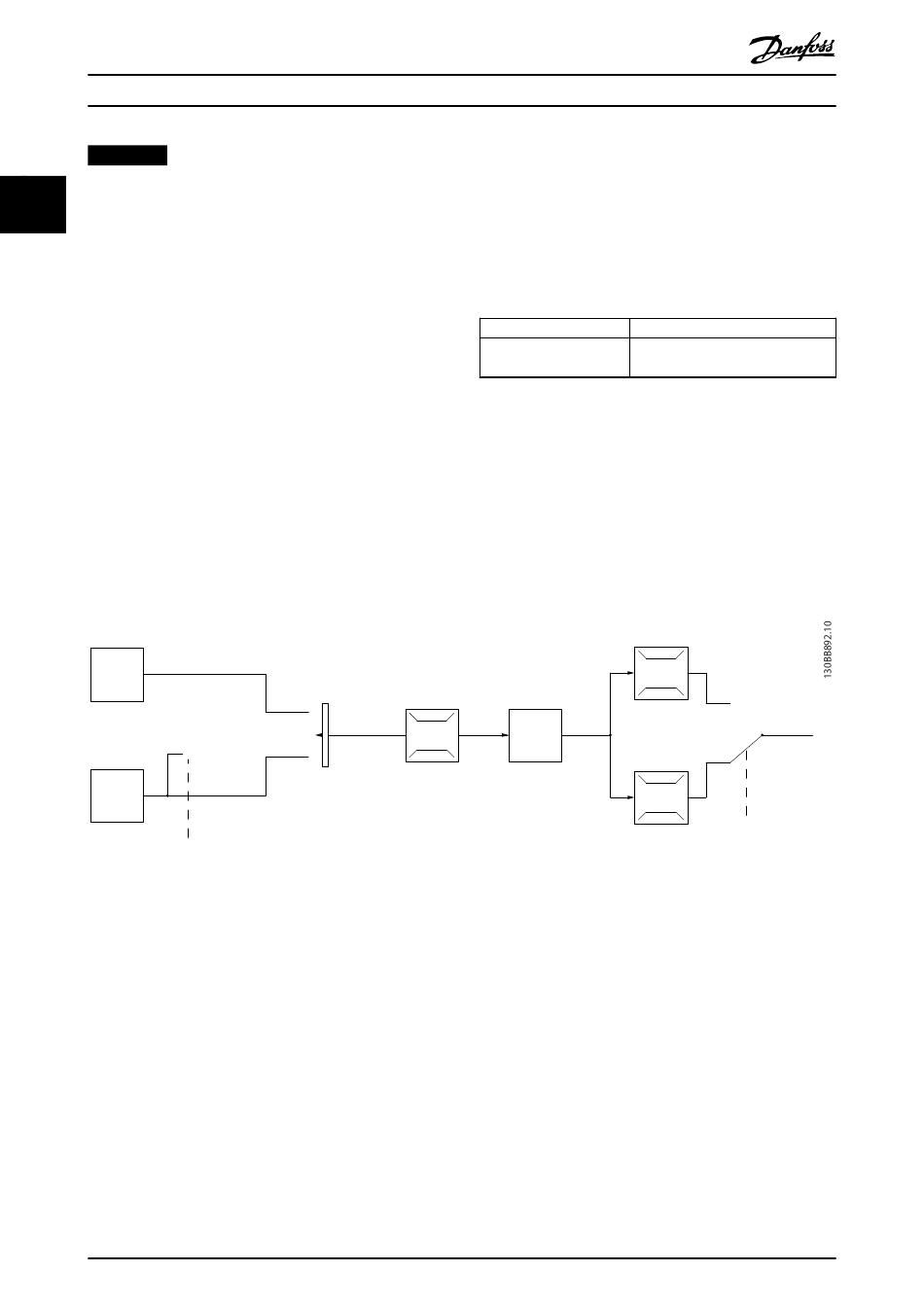

Abbildung 2.1 Struktur ohne Rückführung
In der in Abbildung 2.1 dargestellten Konfiguration ist Parameter 1-00 Regelverfahren auf [0] Regelung ohne Rückführung
eingestellt. Der Frequenzumrichter empfängt aus dem Sollwertsystem den resultierenden Sollwert oder den Ortsollwert. Er
verarbeitet sie in der Rampen- und Drehzahlbegrenzung, bevor er sie an die Motorsteuerung sendet. Der Ausgang der
Motorsteuerung wird dann durch die maximale Frequenzgrenze beschränkt.
12
®
VLT
Compressor Drive CDS 803
P 4-14
Motor speed
high limit [Hz]
Remote
Reference
Local
P 4-12
Motor speed
low limit [Hz]
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
2.5 Vibrationen und Erschütterungen
Der Frequenzumrichter ist gemäß den angegebenen
Normen geprüft (Tabelle 2.2).
Der Frequenzumrichter entspricht den Anforderungen für
Geräte zur Wandmontage, sowie bei Montage an Maschi-
nengestellen oder in Schaltschränken.
IEC/EN 60068-2-6
Schwingung (sinusförmig) - 1970
IEC/EN 60068-2-64
Schwingung, Breitbandrauschen
(digital geregelt)
Tabelle 2.2 Normen
100%
P 3-4* Ramp 1
P 3-5* Ramp 2
0%
Ramp
100%
-100%
To motor
control
P 4-10
Motor speed
direction
MG18N203
