Installation
SPS usw.
SPS
min. 16 mm
Potentialausgleichskabel
Steuerkabel
Netzversorgung
L1
L2
L3
PE
Verstärkte Schutzerdung

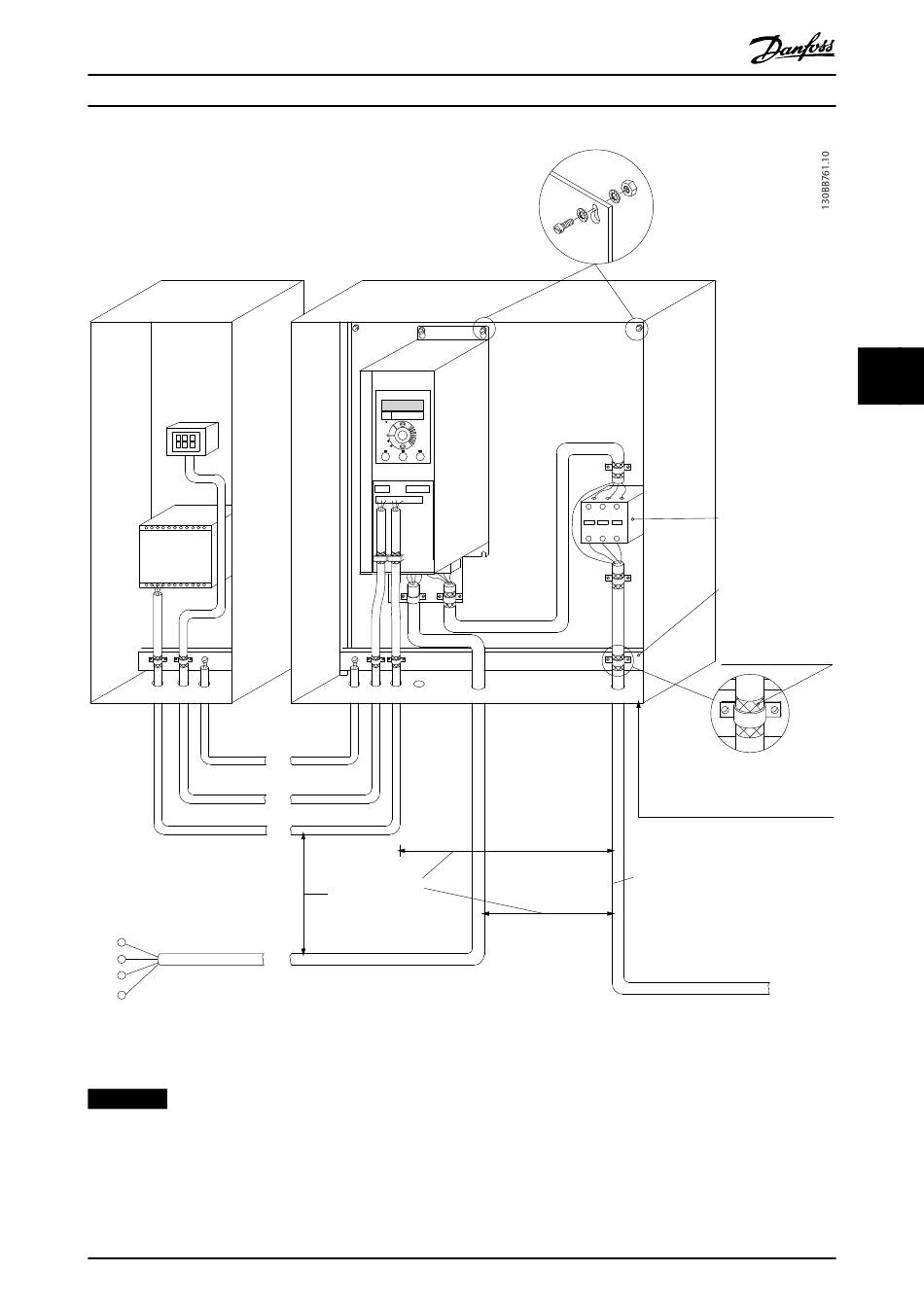

Abbildung 5.8 EMV-gerechte elektrische Installation
HINWEIS
Bei Installationen in Nordamerika sind statt abgeschirmten Kabeln Installationsrohre aus Metall zu verwenden.
MG18N203
Projektierungshandbuch
Schaltschrank
2
min. 200 mm
zwischen Steuer-
kabel, Netzkabel
und zwischen Netz-/
Motorkabel
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Ausgangs-
schütz usw.
Erdungsschiene
Kabelmantel
abisoliert
Alle Kabeleinführungen
in einer Seite des Bedienteils
Motorkabel
Motor, 3 Phasen und
Schutzerdung
