Danfoss VLT CDS 803 Projektierungshandbuch Seite 28

Auswahl
Schritt 4
Schließen Sie das Kabel an den Frequenzumrichter an.
3 3

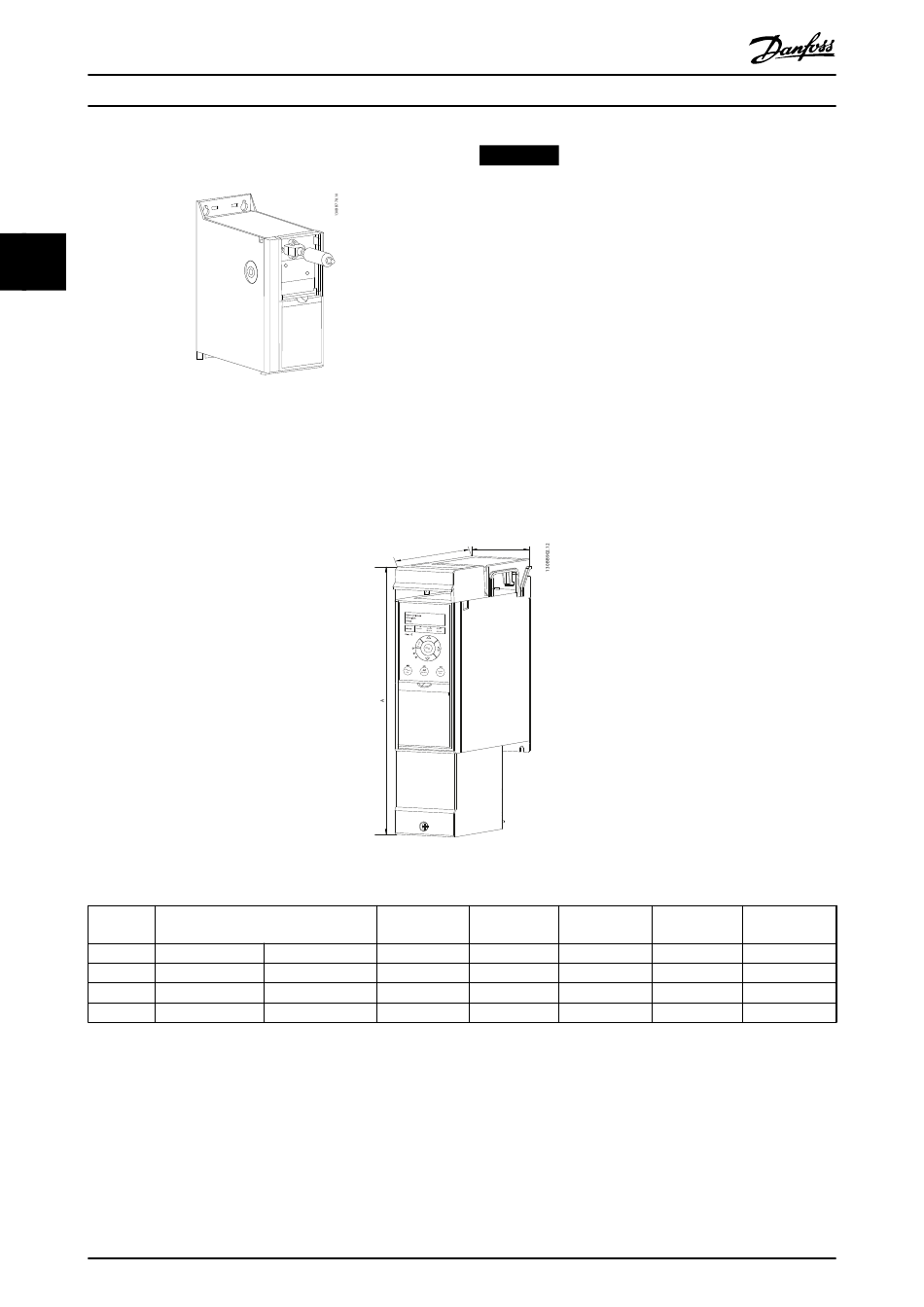

Abbildung 3.4 Kabel anschließen
3.1.3 IP21/TYP 1 Gehäusesatz
IP21/TYP 1 ist ein optionales, für IP20-Einheiten verfügbares Gehäuseelement.
Wenn der Gehäusesatz verwendet wird, wird die IP20-Einheit aktualisiert, um dem Gehäuse IP21/TYP 1 zu entsprechen.
Abbildung 3.5 H3–H5
Gehäuse
–
H3
H4
H5
Tabelle 3.4 Gehäusesatz - Spezifikationen
26
Kühlleistung
3x200–240 V 3x380–480 V
– 4–5 TR
4–5 TR 6,5 TR
6,5 TR –
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
®
VLT Compressor Drive CDS 803
HINWEIS
Um den Stecker mit dem Frequenzumrichter zu
verbinden, ziehen Sie die mitgelieferten Schneid-
schrauben mit einem Anzugsdrehmoment von 1,3 Nm
fest.
B
C
On
Warn.
Alarm
Höhe [mm/ Breite [mm/
(Zoll)] A (Zoll)] B
– –
346 (13,6) 106 (4,2)
374 (14,7) 141 (5,6)
418 (16,5) 161 (6,3)
Tiefe [mm/ Bestellnummer Bestellnummer
(Zoll)] C IP21-Satz
– –
210 (8,3) 132B0214
245 (9,6) 132B0215
260 (10,2) 132B0216
Typ 1-Satz
–
132B0224
132B0225
132B0226
MG18N203
