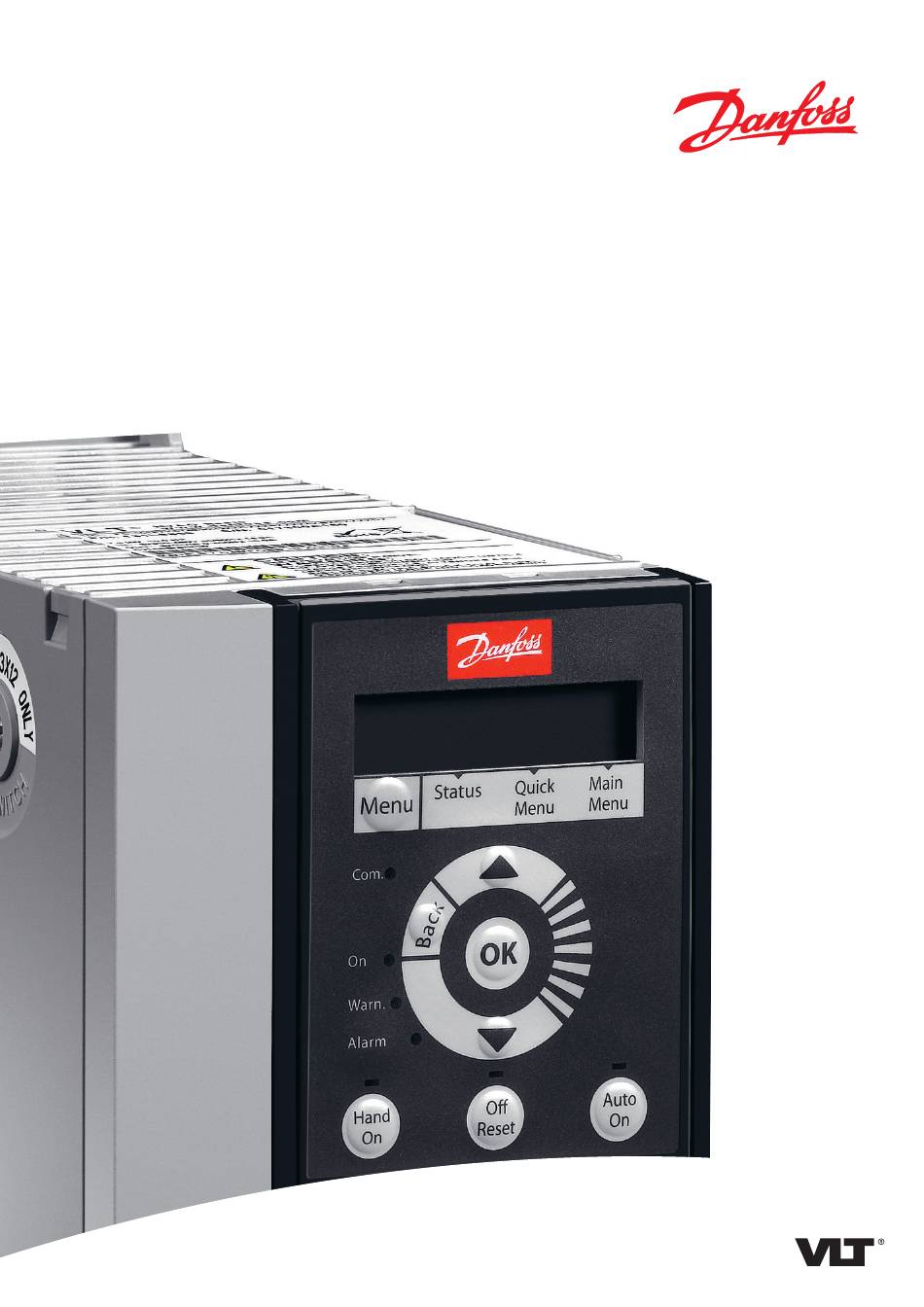

MAKING MODERN LIVING POSSIBLE
Kurzanleitung
®
VLT
Compressor Drive CDS 803
www.danfoss.de/vlt

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Danfoss VLT CDS 803

Inhaltszusammenfassung für Danfoss VLT CDS 803

  • Seite 1 MAKING MODERN LIVING POSSIBLE Kurzanleitung ® Compressor Drive CDS 803 www.danfoss.de/vlt...

  • Seite 3: Inhaltsverzeichnis

    1.7.2 Netzversorgung 3 x 380–480 V AC 1.7.3 EMV-Prüfergebnisse 1.8 Besondere Betriebsbedingungen 1.8.1 Leistungsreduzierung wegen erhöhter Umgebungstemperatur und Taktfre- quenz 1.8.2 Leistungsreduzierung bei niedrigem Luftdruck und großen Höhenlagen ® 1.9 Optionen für VLT Compressor Drive CDS 803 MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.

  • Seite 4: Kurzanleitung

    Sie trennt den Frequenzumrichter nicht vom Netz. 1.2 Einführung 1.2.1 Verfügbare Literatur Diese Kurzanleitung enthält grundlegende Informationen zur Installation und zum Betrieb des Frequenzumrichters. Zusätzliche Veröffentlichungen und Handbücher sind verfügbar auf Danfoss. Siehe www.danfoss.com/Busines- Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 5: Zulassungen

    400 V IP20-Gehäuse 4 TR/VZH028 5 TR/VZH035 6,5 TR/VZH044 Tabelle 1.3 H3–H4, 400 V Kühlleistung 200 V IP20-Gehäuse 4 TR/VZH028 EMV-Schalter 5 TR/VZH035 6,5 TR/VZH044 Abbildung 1.1 IP20 Tabelle 1.4 H4–H5, 200 V MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.

  • Seite 6: Seite-An-Seite-Installation

    Die Maße beziehen sich nur auf physikalische Einheiten, jedoch muss bei der Installation in einer Anwendung zum Zwecke der Luftzirkulation über und unter den Einheiten ein ausreichender Abstand eingehalten werden. Die erforderlichen Abstände für eine ausreichende Luftzirkulation sind in Tabelle 1.5 aufgeführt. Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 7: Allgemeines Zur Elektrischen Installation

    0,5 (4,4) 0,8 (7,1) 0,5 (4,4) Tabelle 1.7 Bauform H3-H5 1.3.5 Netz- und Kompressoranschluss Der Frequenzumrichter ist für den Betrieb von Danfoss VZH-Kompressoren konzipiert. Für Angaben zum maximalen Kabelquerschnitt siehe Kapitel 1.7 Allgemeine technische Daten. • Um die Spezifikationen zur EMV-Emission zu erfüllen, verwenden Sie ein geschirmtes/...
  • Seite 8 Abbildung 1.3 Befestigen Sie die beiden Schrauben an der Montageplatte, schieben Sie diese auf, und ziehen Sie die Schrauben fest. MOTOR Abbildung 1.6 Montieren Sie den Netzstecker und ziehen Sie die Kabel fest. Abbildung 1.4 Bauform H3-H5 Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 9: Sicherungen

    Getrieben, Maschinen usw. gemäß nationalen und lokalen Richtlinien vor Kurzschluss und Überstrom geschützt sein. Kurzschlussschutz Danfoss empfiehlt die Verwendung der in Tabelle 1.9 aufgeführten Sicherungen, um Servicepersonal und Geräte im Fall eines internen Defekts im Frequenzumrichter oder eines Kurzschlusses im DC-Zwischenkreis zu schützen. Der Frequenzumrichter bietet vollständigen Kurzschluss-Schutz bei einem Kurzschluss am Kompressor.

  • Seite 10: Emv-Gerechte Elektrische Installation

    Alle Kabeleinführungen in einer Seite des Bedienteils Steuerkabel Motorkabel min. 200 mm zwischen Steuer- Netzversorgung kabel, Netzkabel und zwischen Netz-/ Motorkabel Motor, 3 Phasen und Verstärkte Schutzerdung Schutzerdung Abbildung 1.8 EMV-gerechte elektrische Installation Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 11: Steuerklemmen

    Stellen Sie die Funktionen von Digitaleingang 18, 19 und 27 in Parameter 5-00 Schaltlogik ein (PNP ist der Standardwert). Stellen Sie die Funktion von Digitaleingang 29 in Parameter 5-03 Digitaleingang 29 Funktion ein (PNP ist der Standardwert). MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.

  • Seite 12: Elektrische Anschlussübersicht

    O V (PNP) Interface 29 (DIGI IN) (P RS485) 68 24 V (NPN) O V (PNP) Do not connect shield to 61 (Com RS485 ) 61 (PNP)-Source (NPN)-Sink Abbildung 1.11 Anschlussdiagramm des Grundgeräts Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 13: Programmieren

    Programm-Satz an. Stimmen der aktive Satz und Programm-Satz überein, wird nur diese Satznummer gezeigt (Werkseinstellung). Bei unterschiedlichen aktiven Sätzen und Programm-Sätzen zeigt das Display beide Satznummern (Satz 12). Die blinkende Zahl kennzeichnet den Programm-Satz. MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
  • Seite 14 Setup 1 Status Quick Main Menu Menu Menu Com. Warn. Alarm Auto Hand Reset Status Screen The quick guide can always be entered via the Quick Menu! Abbildung 1.13 Anwendungen ohne Rückführung Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...
  • Seite 15 [11] Bus Sollwert Parameter 3-41 Rampenzeit Auf 1 0,05–3600,0 s 30,00 s Rampe-Auf-Zeit von 0 bis Parameter 1-25 Motornenndrehzahl. Parameter 3-42 Rampenzeit Ab 1 0,05–3600,0 s 30,00 s Rampe-Ab-Zeit von Motornenndrehzahl bis 0. MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
  • Seite 16 Auswahl der Baudrate für den RS485-Port. 4800 Baud *[2] 9600 Baud [3] 19200 Baud [4] 38400 Baud [5] 57600 Baud [6] 76800 Baud [7] 115200 Baud Tabelle 1.13 Einrichtung von Anwendungen ohne Rückführung Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...
  • Seite 17 Parameter 28-10 Oil Return [0] Off [1] On Auswahl, ob die Ölrücklaufsteuerung Management [1] On verwendet wird. Parameter 28-13 Boost Duration 60–300 s 60 s Eingabe der Boost-Dauer für den Ölrücklauf. Tabelle 1.14 Kompressorfunktion MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
  • Seite 18 6-25 Terminal 54 High Ref./Feedb. 4999.000 20-00 Feedback 1 Source 0.00 Analog input 54 20-04 Feedback 2 Conversion Linear 8-01 Control Site Digital and ctrl.word 8-30 Protocol 8-31 Address Abbildung 1.15 Kurzanleitung für Anwendungen mit Rückführung Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...
  • Seite 19 [11] Bus Sollwert Parameter 3-41 Rampenzeit Auf 1 0,05–3600,0 s 30,00 s Rampe-Auf-Zeit von 0 bis Parameter 1-25 Motornenndrehzahl. Parameter 3-42 Rampenzeit Ab 1 0,05–3600,0 s 30,00 s Rampe-Ab-Zeit von Motornenndrehzahl bis 0. MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
  • Seite 20 Parameter 6-20 Klemme 54 Skal. Min.Spannung eingestellten Wert entspricht. Parameter 6-25 Klemme 54 Skal. Max.- -4999 – 4999 Größenabhängig Eingabe des Sollwerts, der dem in Soll/Istwert Parameter 6-21 Klemme 54 Skal. Max.Spannung eingestellten Wert entspricht. Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...
  • Seite 21 ], um den Wert einer Parame- tereinstellung zu ändern. Drücken Sie [OK], um die Änderung zu akzeptieren. Drücken Sie zweimal [Back], um zum Statusmenü zu wechseln, oder einmal [Menu], um das Hauptmenü zu öffnen. MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.

  • Seite 22: Hauptmenüaufbau

    ® Kurzanleitung Compressor Drive CDS 803 Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...
  • Seite 23 Kurzanleitung Kurzanleitung MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.

  • Seite 24: Störgeräusche Oder Vibrationen

    VDD1 Versorgung Steuerspannung niedrig. Kontaktieren Sie den örtlichen niedrig Danfoss-Zulieferer (Parameter 1 6-91 Alarmw Die Drehzahl liegt unterhalb der in Parameter 1-87 Compressor ort 2) Min. Speed for Trip [Hz] festgelegten Grenze. Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 25: Allgemeine Technische Daten

    Drücken der Taste [Off/Reset]). Leistung Der Temperaturfühler der Leistungskarte erfasst entweder Übertemp. eine zu hohe oder eine zu niedrige Temperatur. Interner Fehler. Kontaktieren Sie den örtlichen Danfoss- Ung. LT-Konfig. Zulieferer. Setzt alle Parametereinstellungen auf die Werkseinstellungen Antrieb initialisiert zurück.

  • Seite 26: Netzversorgung 3 X 380-480 V Ac

    Filter Filter Filter Filter Filter Filter Filter Filter Filter Filter EMV-Filter H4 (Klasse A1) CDS 803 – – – – IP20 Tabelle 1.19 Prüfergebnisse Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 27: Allgemeine Technische Daten

    Spannungsniveau, logisch 1 NPN < 14 V DC Maximale Spannung am Eingang 28 V DC Eingangswiderstand, R Ca. 4 kΩ Fehler: >2,9 kΩ und kein Fehler: < 800 Ω Digitaleingang 29 als Thermistoreingang MG18M203 Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
  • Seite 28 Maximaler Belastungsstrom der Klemme 30 V DC, 2 A (DC-1) auf 01-03/04-06 (NC/Öffner) Minimaler Belastungsstrom der Klemme an 01-03 (NC/Öffner), 01-02 (NO/ (ohmsche Last) Schließer) 24 V DC 10 mA, 24 V AC 20 mA Danfoss A/S © 12/2015 Alle Rechte vorbehalten. MG18M203...

  • Seite 29: Besondere Betriebsbedingungen

    Bei niedrigerem Luftdruck nimmt die Kühlfähigkeit der Luft ab. Bei Höhen über 2000 m wenden Sie sich bezüglich der PELV (Schutzkleinspannung – Protective extra low voltage) an Danfoss. Unterhalb einer Höhe von 1000 m ist keine Leistungsredu- zierung erforderlich. Oberhalb von 1.000 m müssen Sie die Umgebungstemperatur oder den maximalen Ausgangsstrom verringern.
  • Seite 30 Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen der angemessenen und zumutbaren Änderungen an seinen Produkten – auch an bereits in Auftrag genommenen – vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss A/S.
