Produktübersicht
2.6.2 Hand-Steuerung (Hand On) und Fern-Betrieb (Auto On)
Der Frequenzumrichter kann manuell über das Bedienteil vor Ort (LCP) oder aus der Ferne über Analog-/Digitaleingänge
oder serielle Schnittstellen betrieben werden. Falls in Parameter 0-40 [Hand on] Key on LCP, Parameter 0-44 [Off/Reset] Key on
LCP und Parameter 0-42 [Auto on] Key on LCP gestattet, können Sie den Frequenzumrichter mit den LCP-Tasten [Hand On]
und [Off/Reset] steuern. Alarme können mithilfe der [Off/Reset]-Taste quittiert werden.

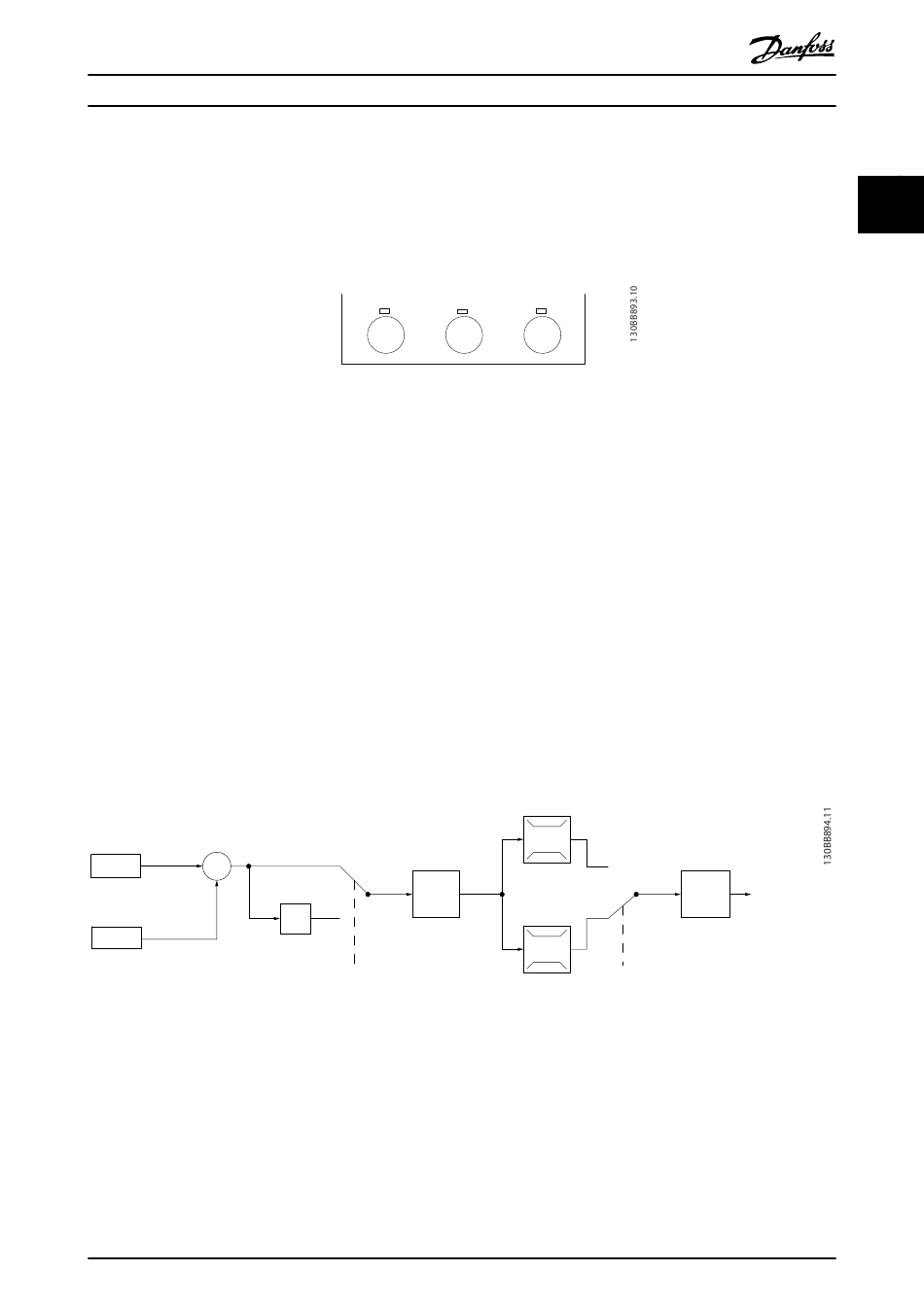

Abbildung 2.2 LCP-Tasten
Der Ortsollwert versetzt das Regelverfahren in eine Regelung ohne Rückführung, die unabhängig von den Einstellungen in
Parameter 1-00 Regelverfahren ist.
Der Ortsollwert wird bei einem Ausschalten wiederhergestellt.
2.6.3 Regelungsstruktur (Regelung mit Rückführung)
Der interne Regler macht den Frequenzumrichter zu einem Teil des geregelten Systems. Der Frequenzumrichter empfängt
ein Istwertsignal von einem Sensor im System. Daraufhin vergleicht er diesen Istwert mit einem Sollwert und erkennt ggf.
eine Abweichung zwischen diesen beiden Signalen. Zum Ausgleich dieser Abweichung passt er dann die Drehzahl des
Motors an.
Beispiel: Eine Anwendung, in der die Drehzahl so geregelt werden muss, dass der statische Druck in einer Leitung konstant
bleibt. Der gewünschte statische Druckwert wird als Sollwert an den Frequenzumrichter übermittelt. Ein statischer
Drucksensor misst den tatsächlichen statischen Druck in der Leitung und übermittelt diesen als Istwertsignal an den
Frequenzumrichter. Wenn das Istwertsignal größer ist als der Sollwert, wird der Frequenzumrichter verlangsamt und
verringert so den Druck. In dem ähnlich gelagerten Fall, dass der Leitungsdruck niedriger ist als der Sollwert, beschleunigt
der Frequenzumrichter automatisch zur Erhöhung des von der Pumpe gelieferten Drucks.
+
Reference
S
_
Feedback
Abbildung 2.3 Regelungsstruktur (Regelung mit Rückführung)
Auch wenn der Regler des Frequenzumrichters oft bereits mit den voreingestellten Werten für zufriedenstellende Leistung
sorgt, kann die Regelung des Systems durch Anpassung einiger Reglerparameter oft noch verbessert werden.
MG18N203
Projektierungshandbuch
Hand Off
On Reset
PI
*[-1]
7-30 PI
Normal/Inverse
Control
Danfoss A/S © 12/2015 Alle Rechte vorbehalten.
Auto
On
100%
0%
Scale to
speed
100%
-100%
P 4-10
Motor speed
direction
2 2
To motor
control
