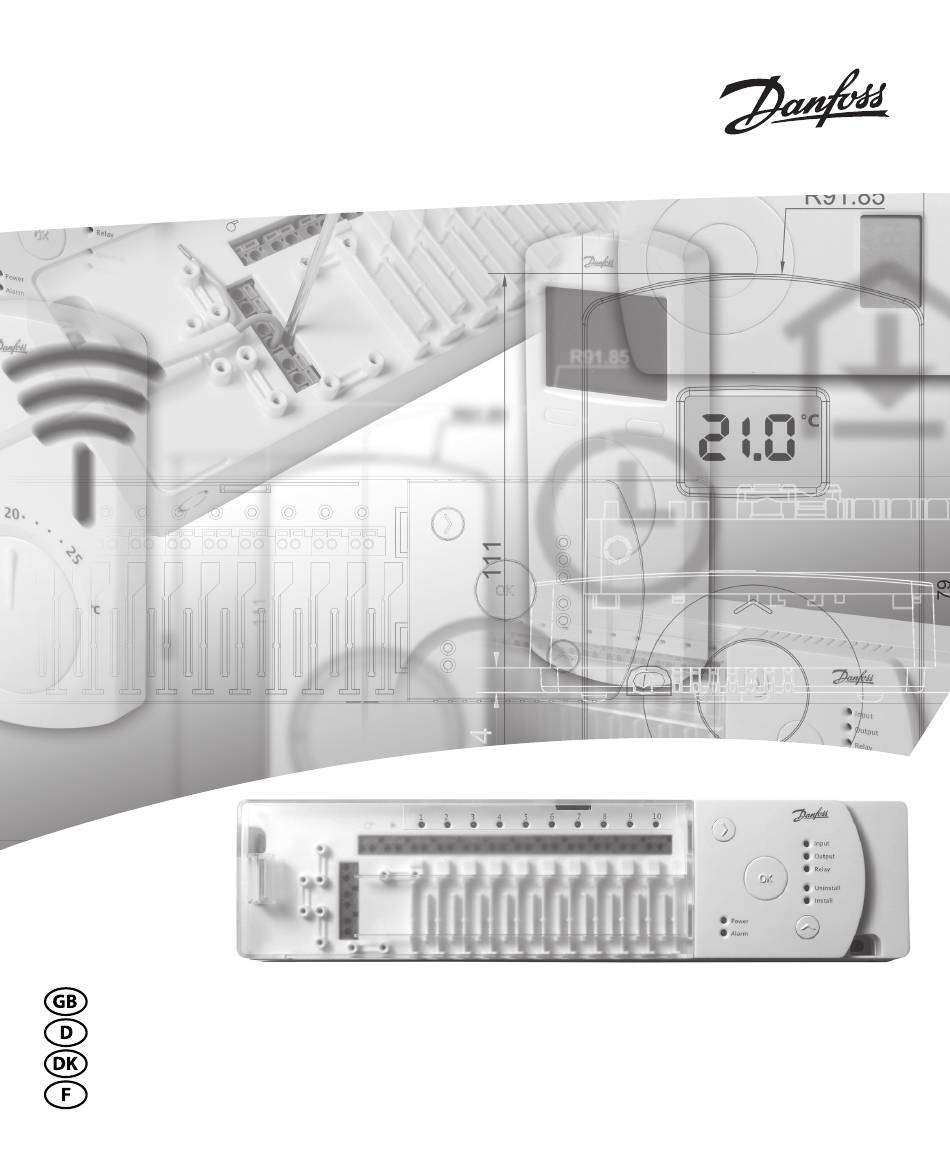

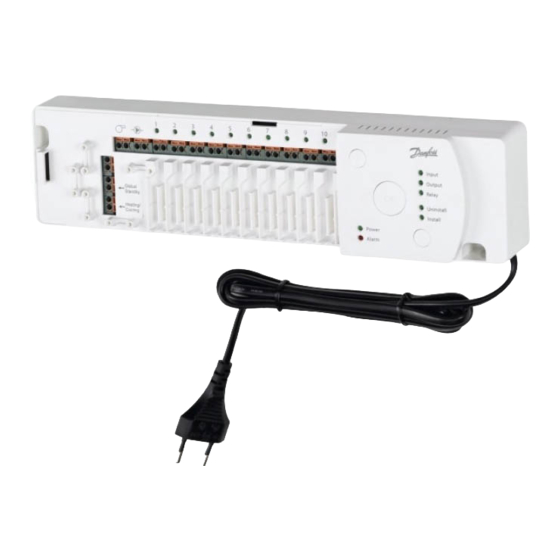

- Seite 1 088U0200 CF-MC Master Controller CF-MC Hauptregler CF-MC Masterregulator Régulateur principal CF-MC...
- Seite 2 Anleitung ....23 Vejledning ... . . 44 Instruction ... . . 64 VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005...
-
Seite 3: Inhaltsverzeichnis
6. Input for Global Standby and Heating & Cooling ........18 6.4 Relays on more (-) Master Controllers ........... 19 6.5 Reset of Master Controller ................0 7. Specifications ....................21 8. Troubleshooting ..................22 9. Figures and illustrations................85-90 VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 4: Introduction
Instruction CF-MC Master Controller 1. Introduction • The Master Controller, CF-MC, is a part of the new trend-setting CF wireless hydronic floor heating control system from Danfoss. Based on -way wireless communication technology CF offers high trans- mission safety, easy wireless installation, a high level of individual room temperature control, and thus optimal comfort and improved energy efficiency. -
Seite 5: Functional Overview
Output LEDs Output cable fixing Relays for pump and boiler Input for heating/cooling (external ON/OFF switch) Input for global standby (8°C) (external ON/OFF switch) Power supply (0V) Front cover release External antenna connection VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 6: Mounting
4.2 DIN-Rail • Mount DIN-rail parts (fig. 5) • Click on DIN-rail (fig. 6) • Release from DIN-rail (fig. 7) Note: The Master Controller should be mounted in an horizontal upright position VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 7: Installation Procedure (Sequential)
• Fix the cable Round cable (fig. 9) Squared/flat cable (fig. 10) Note: If NC (normally closed) actuators are installed for ON/OFF regula- tion, no further actuator output configuration is needed (see 6.1) ! VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 8: Relays For Pump & Boiler Control
Note: The relays for pump and boiler are potential free contacts and can thus NOT be used as direct power supply. Max. load is 230V and 8A / 2A (inductive) ! VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 9: Input For Global Standby
• Fix the cable. (fig. 14) Note: The Global Standby ensures a set room temperature fixed at 8°C for all Room Thermostats, but it can be changed with the Remote Controller, CF-RC. VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 10: Input For Heating & Cooling
Note #2: When the system is in cooling mode an independent dew-point alarm function should be installed. Danfoss offers the below listed components (see example fig. 17) EDA-4V: Electronic dew-point alarm - 088H001 EDA-S: Dew-point sensor - 088H011 TWA-A: 4V-NO actuator –... -
Seite 11: Wiring
Master Controller’s power supply plug to a 0V power supply. (fig. 18) Note: If the power supply plug is removed from the power supply cable during installation make sure that the connection is made according to existing law/legislation. VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 12: External Antenna (Cf-Ea)
• Remove the plastic cover from the antenna connection on the Master Controller. (fig. 19) • Connect the External Antenna. (fig. 0) • Place the External Antenna on the other side of the transmission bar- rier away from the Master Controller. VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 13: More (-) Master Controllers
(see 6.) Note: Later removal of Master Controller #2 or #3 from Master Controller #1 can only be done by resetting Master Controller #1 (see 6.5) VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 14: Other System Components
Note: The Installation procedure of other system components to the Master Controller (Room Thermostats, Remote Controller, and Repeater Unit ; see 2.) is described in the enclosed instructions for these system components. Please see these instructions for specific installation procedures VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 15: Transmission Test (Link Test)
When the transmission test (link test) from a Room Thermostat is re- ceived by the Master Controller, the assigned output(s) will flash four times. This makes it possible to identify the outputs to which a Room Thermostat has been assigned (Fig. ). VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 16: Configuration
Note: During periods with no output activations the Master Controller will run a valve motion program every 2 weeks and it will last for up to 12 minutes. Individual output configuration is possible with Remote Con- troller, CF-RC, see separate instruction. VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 17: Relays For Pump & Boiler Control
• Activate selected relay configuration by pressing OK Note: If the pump relay is active, the Master Controller will run a pump mo- tion program every 3rd day and it will last for one minute. VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 18: Input For Global Standby And Heating & Cooling
Master Controller will switch to a fixed set room temperature at 8 °C for all Room Thermostats when the input for global standby is acti- ) (default) vated (fig. - • Activate selected input configuration by pressing OK VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 19: Relays On More (-) Master Controllers
• LEDs: Boiler control • LEDs: Pump and boiler control • 5 LEDs: Pump and boiler control min. start/stop delay on pump • Activate selected relay configuration by pressing OK VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 20: Reset Of Master Controller
Master Controller and release the three buttons when the power LED is ON • All the output LEDs will be ON. The Master Controller is reset when all output LEDs go OFF. VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 21: Specifications
In normal constructions (up to) Transmission power <1mW Supply Voltage 0V a.c. Actuator outputs 10 x 4V d.c. Max. continued output 5VA load (total) Relays 0V a.c./8 () A Ambient temperature 0-50°C IP class VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... -
Seite 22: Troubleshooting
* Buzzer is shut off by pressing OK. The error indication continues until the error is fixed ** If the Room Thermostat signal is lost, the Master Controller output will be activated 15 minutes every hour for frost protection until the error is fixed VI.UH.K1.52 Produced by Danfoss Floor Heating Hydronics 08.005... - Seite 23 6. Eingang für globalen Standby und Heizen und Kühlen ...... 9 6.4 Relais auf weiteren (-) Hauptregler............40 6.5 Rücksetzen des Hauptreglers ................ 41 7. Technische Daten ..................42 8. Fehlersuche ....................43 9. Abbildungen ....................85-90 VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005...
-
Seite 24: Einführung
Anleitung CF-MC Hauptregler 1. Einführung • Der Hauptregler CF-MC ist Teil des neuen, funkgesteuerten CF - Regelungssystems für Warmwasser-Fußbodenheizungen. Das System arbeitet übertragungssicher .mit einer -Wege-Kommunika- tion auf der 868 MHz-Frequenz. Die Installation ist denkbar einfach. Für die Raumtemperaturregelung stehen Raumthermostate in ver- schiedenen Ausführungen zur Verfügung. -
Seite 25: Funktionsübersicht
Taste für Ausgangs- und Konfigurationsauswahl OK-Taste Ausgangs-LEDs Ausgangskabelbefestigung Relais für Pumpe und Heizung Eingang für Heizen/Kühlen (externer EIN/AUS-Schalter) Eingang für Standby (Absenkung auf 8°C) (externer EIN/AUS- Schalter) Stromversorgung (0V) Lösevorrichtung der vorderen Abdeckung Externer Antennenanschluss VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 26: Montage
• Befestigen Sie die Teile der DIN-Schiene (Abb. 5). • Lassen Sie die DIN-Schiene einrasten (Abb. 6). • Lösen Sie das Gerät von der DIN-Schiene (Abb. 7). Anmerkung: Der Hauptregler sollte horizontal (in aufrechter Lage) mon- tiert werden. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 27: Installationsverfahren (Der Reihenfolge Nach)
Anmerkung: Bei Verwendung von NC-Stellantrieben (NC = stromlos ge- schlossen) zur EIN-AUS-Reglung kann der Stellantrieb ohne Änderungen angeschlossen werden. Beim Einsatz von NO-Stellantrieben (NO = strom- los offen) muss der Ausgang konfiguriert werden (siehe 6.1). VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 28: Relais Für Die Pumpen- Und Heizungsregelung
Kabel mit der Klemmschelle (Abb. 1). Anmerkung: Die Relais für Pumpe und Heizung sind potentialfreie Kon- takte und können daher NICHT als direkte Stromquelle verwendet werden. Die max. Last beträgt 230V und 8A / 2A (induktiv)! VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 29: Eingang Für Standby
Sollwert aller Raumthermostate und ändert ihn auf 8°C. • Befestigen Sie das Kabel (Abb. 14). Anmerkung: Der Standby-Betrieb stellt eine feste Raumtemperatur von 8 °C für alle Raumthermostaten sicher. Diese Einstellung kann mit Hilfe der Fernbedienung CF-RC geändert werden. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 30: Eingang Für Heizen Und Kühlen
Anmerkung Nr. 2: Wenn sich das System im Kühlmodus befindet, sollte ein unabhängiger Taupunktmelder zur Taupunktüberwachung installiert wer- den. Danfoss bietet die folgenden Komponenten an (siehe Beispiel in Abb. 17). EDA-4V: Elektronischer Taupunktmelder - 088H001 EDA-S: Taupunktfühler- 088H011 TWA-A: 4V-NO-Stellantrieb – 088H111 RA-C 0: Danfoss NC Kühlventil* - 01G096... -
Seite 31: Verdrahtung
Wenn die Stellantriebe, Pumpen- und Heizungsregelung sowie alle anderen notwendigen elektrischen Ein- und Ausgänge installiert sind, so verbinden Sie nun den Netzstecker des Hauptregler CF-MC mit einer 0V-Stromquelle (Steckdose, Abb. 18). Anmerkung: Bitte beachten Sie bei jeder elektrischen Installation die VDE- Richtlinien. -
Seite 32: Externe Antenne (Cf-Ea)
• Entfernen Sie die Kunststoffabdeckung vom Antennenanschluss am Hauptsteuergerät (Abb. 19). • Schließen Sie die externe Antenne an (Abb. 0). • Platzieren Sie die externe Antenne auf der anderen Seite der Übertra- gungssperre, die vom Hauptsteuergerät fortweist. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 33: Weitere (-) Hauptregler
AUS, sobald die Installation abgeschlossen ist. • Sofern erforderlich, platzieren Sie Hauptregler und/ oder an einen anderen Ort. Sobald die Verbindung zur 0V-Stromversorgung wieder hergestellt ist, wird der Verbindungstest automatisch initiiert. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 34: Andere Systemkomponenten
5.9 Andere Systemkomponenten Anmerkung: Das Installationsverfahren anderer Systemkomponenten zum Hauptregler (Raumthermostaten, Fernbedienung und Signalverstärker, siehe 2.) ist in der Anleitung für diese Systemkomponenten beschrieben. Spezifische Installationsverfahren finden Sie in den betreffenden Instruk- tionen. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 35: Sendetest (Verbindungstest)
Sendetest (Verbindungstest) verfahren wird. Raumthermostate: Wenn das Hauptregler den Sendetest (Verbindungstest) von einem Raumthermostaten empfängt, blinken die LED der zugeordneten Ausgänge . So können die Ausgänge identifiziert werden, denen ein Raumthermostat zugeordnet ist (Abb. ). VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 36: Konfiguration
(PWM) für Fußbodenheizungen konfiguriert. • 5 LEDs: Eine Fernbedienung ist installiert, und vom Hauptregler aus können keine Einstellungen geändert werden. • Aktivieren Sie die gewählte Ausgangskonfiguration, indem Sie auf OK drücken VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... - Seite 37 Anmerkung: In Zeiträumen, in denen keine Ausgänge aktiviert werden, lässt der Hauptregler alle 2 Wochen für 12 Minuten ein Ventilbewegung- sprogramm ablaufen. Mit der Fernbedienung CF-RC, können Ausgänge individuell konfi guriert werden, siehe separate Instruktion. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005...
-
Seite 38: Relais Für Pumpen- Und Heizungsregelung
• Aktivieren Sie die gewählte Relaiskonfiguration, in dem Sie auf OK drücken Anmerkung: Wenn das Pumpenrelais aktiv ist, lässt der Hauptregler alle 3 Tage für 1 Minute ein Pumpenschutzprogram (Einschalten der Umwälzpumpe) ablaufen. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 39: Wählen Sie Die Eingangskonfiguration
Hauptsteuergerät zu einer festen Raumtemperatur von 8 °C für alle Raumthermostaten, wenn der Eingang für den globalen ) (Standard). Standby aktiviert wird (Abb. - • Aktivieren Sie die gewählte Eingangskonfiguration, indem Sie auf OK drücken. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 40: Relais Auf Weiteren (-) Hauptregler
Verwendet die Pumpe und Heizung, die an Hauptregler 1 ange- schlossen sind: • KEINE LEDs: Die Relais werden nicht verwendet (Standard). Wenn Verteiler und • 1 LED: Pumpenregelung • 4 LEDs: Pumpenregelung mit Min. Start-/Stoppverzögerung VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 41: Rücksetzen Des Hauptreglers
Sie die drei Tasten los, sobald die LED zur Anzeige der Stromver- sorgung wieder auf EIN wechselt. • Alle Ausgangs-LEDs wechseln auf EIN. Das Hauptsteuergerät ist zurückgesetzt, wenn alle Ausgangs-LEDs auf AUS wechseln. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 42: Technische Daten
Sendefrequenz 868,4MHz Sendebereich In normalen Gebäuden (bis zu) Sendeleistung <1mW Versorgungsspannung 0V AC Stellantriebausgänge 10 x 4V DC Max. Dauerbelastung 5VA der Ausgänge (gesamt) Relais 0V AC/8 () A Umgebungstemperatur 0-50°C IP-Klasse VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... -
Seite 43: Fehlersuche
Fehler behoben ist. ** Wenn das Signal vom Raumthermostaten verloren geht, wird der Aus- gang des Hauptreglers jede Stunde für 15 Minuten als Frostschutz aktiviert, bis der Fehler behoben ist. VI.UH.K1.52 Hergestellt von Danfoss Floor Heating Hydronics 08.005... - Seite 44 6. Indgang til globalt standby og opvarmning og afkøling ....59 6.4 Relæer på flere (-) masterregulatorer ............ 60 6.5 Nulstilling af masterregulator ............... 61 7. Specifikationer .................... 62 8. Fejlfinding ....................63 9. Figurer og illustrationer ................85-90 VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005...
-
Seite 45: Introduktion
Vejledning CF-MC Masterregulator 1. Introduktion • Masterregulatoren CF-MC er en del af CF, Danfoss’ nye, bane- brydende trådløse regulering af vandbåren gulvvarme. CF er baseret på trådløs teknologi til -vejskommunikation, hvilket giver høj trans- missionssikkerhed, let trådløs installation og en høj grad af individuel styring af rumtemperatur. -
Seite 46: Funktionsoversigt
Fastgørelse af kabel i udgang Relæer til pumpe og kedel Indgang til varme/køle (ekstern ON/OFF-kontakt)) Indgang til globalt standby (8 °C) (ekstern ON/OFF-kontakt) Strømforsyning (0V) Modtager af frontdæksel Tilslutning til ekstern antenne VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 47: Montering
• Montering med skruer og rawlplugs (fig. 4) 4.2 Med DIN-skinne • Monter DIN-skinnens dele (fig. 5) • Klik DIN-skinnen på (fig. 6) • Løsning af regulatoren fra DIN-skinnen (fig. 7) Bemærk! Masterregulatoren skal monteres horisontalt, men opretstående VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 48: Installationsprocedure (Sekventiel)
• Tilslut de to termoaktuatorledere i en udgang (fig. 8) • Fastgør kablet Rundt kabel (fig. 9) Firkantet/fladt kabel (fig. 10) Bemærk! Hvis NC-termoaktuatorer (NC=normally closed) er installeret til ON/OFF-regulering, er det ikke nødvendigt at konfigurere termoaktua- torudgangen yderligere (se 6.1)! VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 49: 5, Relæer Til Pumpe- Og Kedelstyring
Bemærk! Relæerne for pumpen og kedlen er potentialfri kontakter og kan således IKKE anvendes som direkte strømkilde. Maks. belastning er 230V og 8A/2A (induktiv)! VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 50: Indgang Til Globalt Standby
ændrer det til 8°C • Fastgør kablet (fig. 14) Bemærk! Globalt standby sikrer en rumtemperatur på 8°C for alle rumtermostater, men denne værdi kan ændres med fj ernbetjeningen CF- VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 51: Indgang Til Varme/Køle
(ON ved NC-aktuatorer/OFF ved NO-aktuatorer), når rumtemperaturen overstiger referencepunktet. Bemærk! Når systemet er i køletilstand, bør man installere en uafhængig dugpunktsalarm. Danfoss tilbyder nedenstående komponenter (se eksempel fig. 17) EDA-4V: Elektronisk dugpunktsalarm - 088H001 EDA-S: Dugpunktsføler - 088H011 TWA-A: 4 V NO-termoaktuator – 088H111 RA-C 0: Danfoss køleventil* - 01G096... -
Seite 52: Ledningsføring
0V stikkontakt. (fig. 18) Bemærk! Hvis strømstikket fjernes fra netledningen under installationen, skal man sikre, at tilslutningen sker i henhold til gældende regler/lovgiv- ning. VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 53: Ekstern Antenne (Cf-Ea)
(fig. 19) • Tilslut den eksterne antenne. (fig. 0) • Anbring den eksterne antenne i en lodret position på den anden side af transmissionsbarrieren (se ydermere instruktion for ekstern an- tenne CF-EA) VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 54: Flere (-) Masterregulatorer
(se 6.) Bemærk! Hvis man senere ønsker at fjerne masterregulator 2 eller 3, kan dette kun lade sig gøre ved nulstilling af masterregulator 1 (se 6.5) VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 55: Andre Systemkomponenter
5.9 Andre systemkomponenter Bemærk! Installationsproceduren for andre systemkomponenter til master- regulatoren (rumtermostater, fjernbetjening og repeaterenhed, se afsnit 2) er beskrevet i de medfølgende vejledninger til disse systemkomponenter. Se disse vejledninger for de enkelte installationsprocedurer VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 56: Transmissionstest (Linktest)
Rumtermostater: Når transmissionstesten (linktesten) fra en rumtermostat modtages af masterregulatoren, blinker den/de tildelte udgang(e) fire gange. Dermed er det muligt at identificere de udgange, rumtermostaten er tildelt (Fig. ). VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 57: Konfiguration
Bemærk! I perioder uden aktivering af udgangene kører masterregulatoren en aktivering af samtlige ventiler på op til 12 min. hver 14. dag Individuel konfiguration af udgange er mulig med fjernbetjeningen CF-RC, se separat vejledning. VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 58: Relæer Til Pumpe- Og Kedelstyring
(standard) • Tryk på OK for at aktivere den valgte relækonfiguration Bemærk! Hvis pumperelæet er aktivt, kører masterregulatoren i stilstand- sperioder et pumpebevægelsesprogram i et minut hver tredje dag. VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 59: Indgang Til Globalt Standby Og Opvarmning Og Afkøling
). I varmetilstand skifter master- regulatoren til en rumtemperatur på 8°C for alle rumtermostater, når ) (standard) indgangen for globalt standby aktiveres (fig. • Tryk på OK for at aktivere den valgte konfiguration. VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 60: Relæer På Flere (-) Masterregulatorer
• indikatorer: Kedelregulering • indikatorer: Pumpe- og kedelregulering • 5 indikatorer: Pumpe- og kedelregulering med min. start/stop-for- sinkelse på pumpen • Tryk på OK for at aktivere den valgte konfiguration. VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 61: Nulstilling Af Masterregulator
Tilslut masterregulatorens netledning til en 0V stikkontakt igen, og slip de tre knapper, når strømindikatoren tændes • Indikatorerne for alle udgange tændes. Masterregulatoren er nul- stillet, når indikatorerne for alle udgange er slukkede. VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 62: Specifikationer
Transmissionsrække- vidde I almindelige bygninger (op til) Transmissionseffekt < 1mW Forsyningsspænding 0V AC Aktuatorudgange 10/4V DC Maks. vedvarende belastning af udgange 5VA (samlet) Relæer 0V AC 8 () A) Omgivelsestemperatur 0-50°C IP-klasse VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... -
Seite 63: Fejlfinding
* Buzzeren afbrydes ved tryk på OK. Fejlindikationen fortsætter, til fejlen er udbedret ** Hvis rumtermostatsignalet afbrydes, aktiveres masterregulatorens udgang i 15 minutter hver time som frostsikring, indtil fejlen er udbedret VI.UH.K1.52 Fremstillet af Danfoss Floor Heating Hydronics 08.005... - Seite 64 6. Entrée pour mise en veille globale et chauffage & refroidissement 80 6.4 Relais sur Régulateurs principaux supplémentaires (-) ....81 6.5 Réinitialisation du Régulateur principal ............ 8 7. Spécifications ....................83 8. Dépannage ....................84 9. Figures et illustrations ................85-90 VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005...
-
Seite 65: Introduction
Instructions Régulateur principal CF-MC 1. Introduction • Le Régulateur principal CF-MC est un composant du nouveau sys- tème novateur de régulation du chauffage au sol hydronique sans fil CF de Danfoss. Basé sur la technologie de communication sans fil bidirectionnelle, le CF offre une sécurité de transmission élevée, une installation sans fil aisée, un haut niveau de régulation individuelle de... -
Seite 66: Présentation Des Fonctions
Relais pour pompe et chaudière Entrée pour chauffage/refroidissement (interrupteur ARRÊT/ MARCHE externe) Entrée pour mise en veille globale (8°C) (interrupteur ARRÊT/ MARCHE externe) Alimentation électrique (0V) Libération couvercle avant Connexion antenne externe VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 67: Montage
• Monter les pièces du rail DIN (fig. 5) • Cliquer sur le rail DIN (fig. 6) • Libération du rail DIN (fig. 7) Note: Le Régulateur principal doit être monté en position droite horizon- tale VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 68: Procédure D'installation (Séquentielle)
• Fixer le câble Câble circulaire (fig. 9) Câble carré/plat (fig. 10) Note: Si des actionneurs NC (normalement fermés) sont installés pour la régulation ARRÊT/MARCHE, pas d’autre configuration de sortie actionneur n’est nécessaire (voir 6.1)! VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 69: Relais Pour Commande Pompe & Chaudière
Note: Les relais de la pompe et de la chaudière sont des contacts sans po- tentiel et ne peuvent par conséquent PAS être utilisés directement comme alimentation électrique. Charge max. 230V et 8A / 2A (inductif) ! VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 70: Entrée Pour Mise En Veille Globale
• Fixer le câble. (fig. 14) Note: La mise en veille globale assure une température d’ambiance fixée à 8°C pour tous les thermostats d’ambiance, mais cela peut être modifié par la commande à distance CF-RC. VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 71: Entrée Pour Chauffage & Refroidissement
Note No 2: Lorsque le système est en mode refroidissement, une fonction d’alarme point de condensation indépendante doit être installée. Danfoss propose les composants indiqués ci-dessous (voir exemple fig. EDA-4V: Alarme électronique point de condensation - 088H001 EDA-S: Capteur point de condensation - 088H011 TWA-A: Actionneur NO-4V –... -
Seite 72: Câblage
Régulateur principal à l’alimentation électrique 0V. (fig. 18) Note: Si la fiche d’alimentation électrique est déconnectée du câble d’alimentation électrique durant l’installation, s’assurer que la connexion est effectuée selon la législation en vigueur. VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 73: Antenne Externe
• Enlever le couvercle plastique de la connexion de l’antenne sur le Régulateur principal. (fig. 19) • Connecter l’antenne externe. (fig. 0) • Placer l’antenne externe de l’autre côté de la barrière de transmission, loin du Régulateur principal. VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 74: Régulateurs Principaux Supplémentaires
• Déplacer le Régulateur principal No et/ou No si nécessaire. Le test de connexion sera initialisé automatiquement lors de la nouvelle con- nexion à l’alimentation électrique 0V VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 75: Autres Composants Système
Note: La procédure d’installation d’autres composants du système au Régulateur principal (thermostats d’ambiance, commande à distance et réémetteur; voir 2.) est décrite dans les instructions jointes à ces com- posants système. Veuillez consulter ces instructions pour les procédures d’installation spécifiques VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 76: Test De Transmission
Régulateur principal, la ou les sorties at- tribuées vont clignoter quatre fois. Cela permet d’identifier les sor- ties auxquelles un thermostat d’ambiance a été attribué (Fig. ). VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 77: Configuration
• 5 diodes LED: Une commande à distance est installée et il n’est pas possible de modifier les paramètres depuis le Régulateur principal • Activer la configuration de sortie sélectionnée en appuyant sur OK VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... - Seite 78 Note: Durant les périodes sans activation de sortie, le Régulateur principal va exécuter un programme de mouvement de vanne de 12 minutes toutes les 2 semaines. Une configuration de sortie individuelle est possible avec la commande à distance CF-RC, voir instructions séparées. VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005...
-
Seite 79: Relais Pour Commande Pompe & Chaudière
• Activer configuration relais sélectionné en appuyant sur OK Note: Si le relais de la pompe est actif, le Régulateur principal va exécuter un programme de mouvement de pompe d’une minute tous les 3 jours. VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 80: Entrée Pour Mise En Veille Globale Et Chauffage & Refroidissement
à 8 °C pour tous les thermostats d’ambiance lorsque l’entrée pour la mise en veille globlale est activée ) (défaut) (fig. - • Activer la configuration d’entrée sélectionnée en appuyant sur OK VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 81: Relais Sur Régulateurs Principaux Supplémentaires
• 4 diodes LED: Commande pompe avec temporisation arrêt/marche de min. Si manifold local, pompe et chaudière sont séparées: • diodes LED: Commande chaudière • diodes LED: Commande pompe et chaudière VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 82: Réinitialisation Du Régulateur Principal
LED alimentation est allumée • Toutes les diodes LED de sortie seront allumées. Le Régulateur principal est réinitialisé lorsque toutes les diodes LED de sortie s’éteignent. VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 83: Spécifications
0V courant alter- natif Sorties actionneur 10 x 4V courant continu Charge de sortie max. en 5VA continu (total) Relais 0V courant alter- natif /8 () A Température ambiante 0 -50°C Classe IP VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 84: Dépannage
** Si le signal du thermostat d’ambiance est perdu, la sortie du Régulateur principal sera activée 15 minutes toutes les heures comme protection con- tre le gel, jusqu’à ce que l’erreur soit éliminée VI.UH.K1.52 Produit par Danfoss Floor Heating Hydronics 08.005... -
Seite 85: Figures And Illustrations
Fig. 1... - Seite 86 Fig. 2 Fig. 3 Fig. 4...
- Seite 87 Fig. 5 Fig. 8 “click” Fig. 6 Fig. 9 “click” Fig. 7 Fig. 10...
- Seite 88 Fig. 11 Fig. 14 Fig. 12 Fig. 15 Fig. 13 Fig. 16...
- Seite 89 Fig. 17 Fig. 20 EDA-24 EDA-S TWA-NO Fig. 21 RA-C Fig. 18 Fig. 22 Fig. 19...
- Seite 90 Fig. 23...
