Aufstellen und anschließen
Pumpenaggregat ausrichten

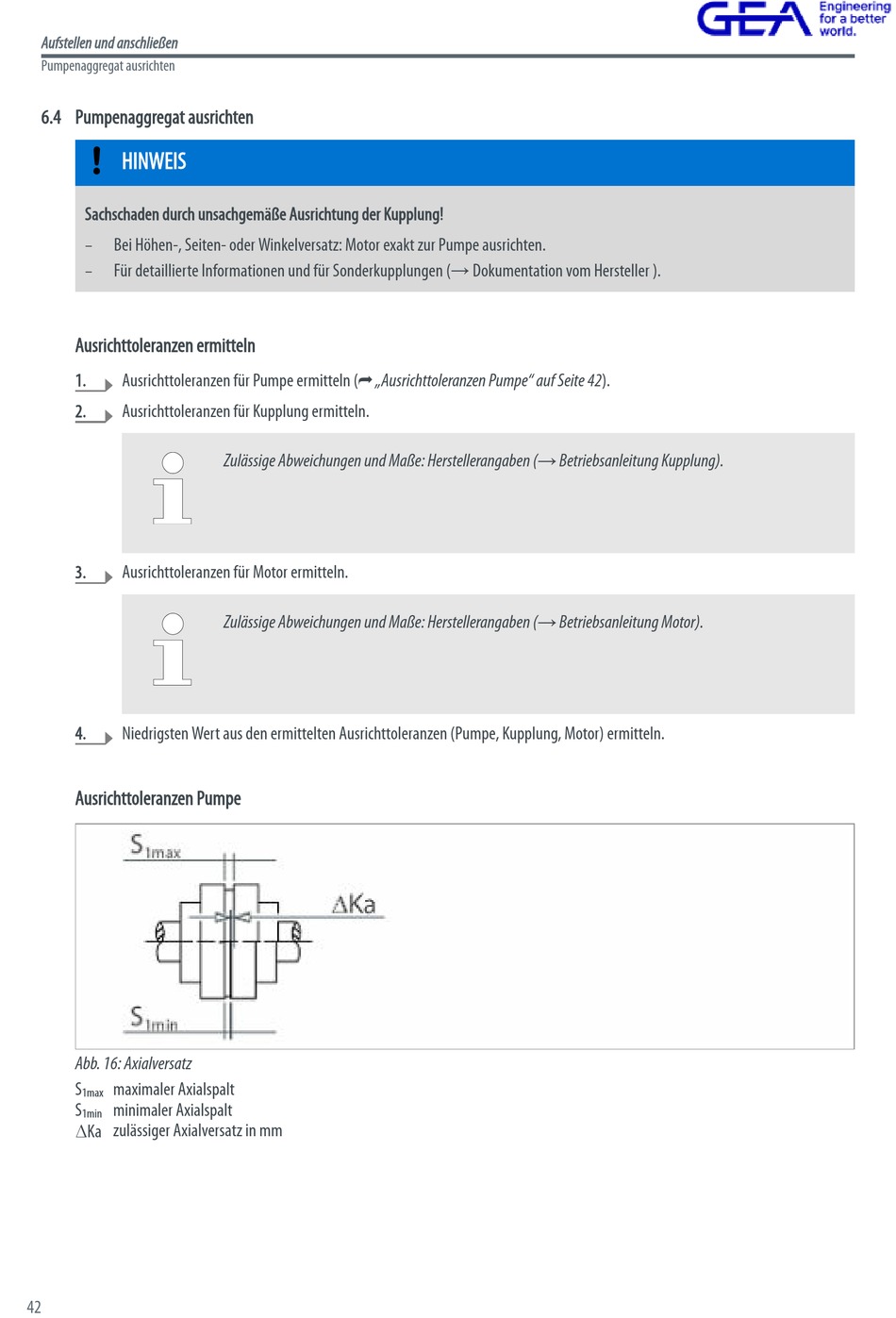

6.4 Pumpenaggregat ausrichten
HINWEIS
Sachschaden durch unsachgemäße Ausrichtung der Kupplung!
Bei Höhen-, Seiten- oder Winkelversatz: Motor exakt zur Pumpe ausrichten.
−
Für detaillierte Informationen und für Sonderkupplungen (→ Dokumentation vom Hersteller ).
−
Ausrichttoleranzen ermitteln
1.
Ausrichttoleranzen für Pumpe ermitteln (⮫ „Ausrichttoleranzen Pumpe" auf Seite 42).
2.
Ausrichttoleranzen für Kupplung ermitteln.
3.
Ausrichttoleranzen für Motor ermitteln.
4.
Niedrigsten Wert aus den ermittelten Ausrichttoleranzen (Pumpe, Kupplung, Motor) ermitteln.
Ausrichttoleranzen Pumpe
Abb. 16: Axialversatz
S
maximaler Axialspalt
1max
S
minimaler Axialspalt
1min
ΔKa zulässiger Axialversatz in mm
42
Zulässige Abweichungen und Maße: Herstellerangaben (→ Betriebsanleitung Kupplung).
Zulässige Abweichungen und Maße: Herstellerangaben (→ Betriebsanleitung Motor).
