Transportieren und lagern
Pumpe/Pumpenaggregat anheben und transportieren

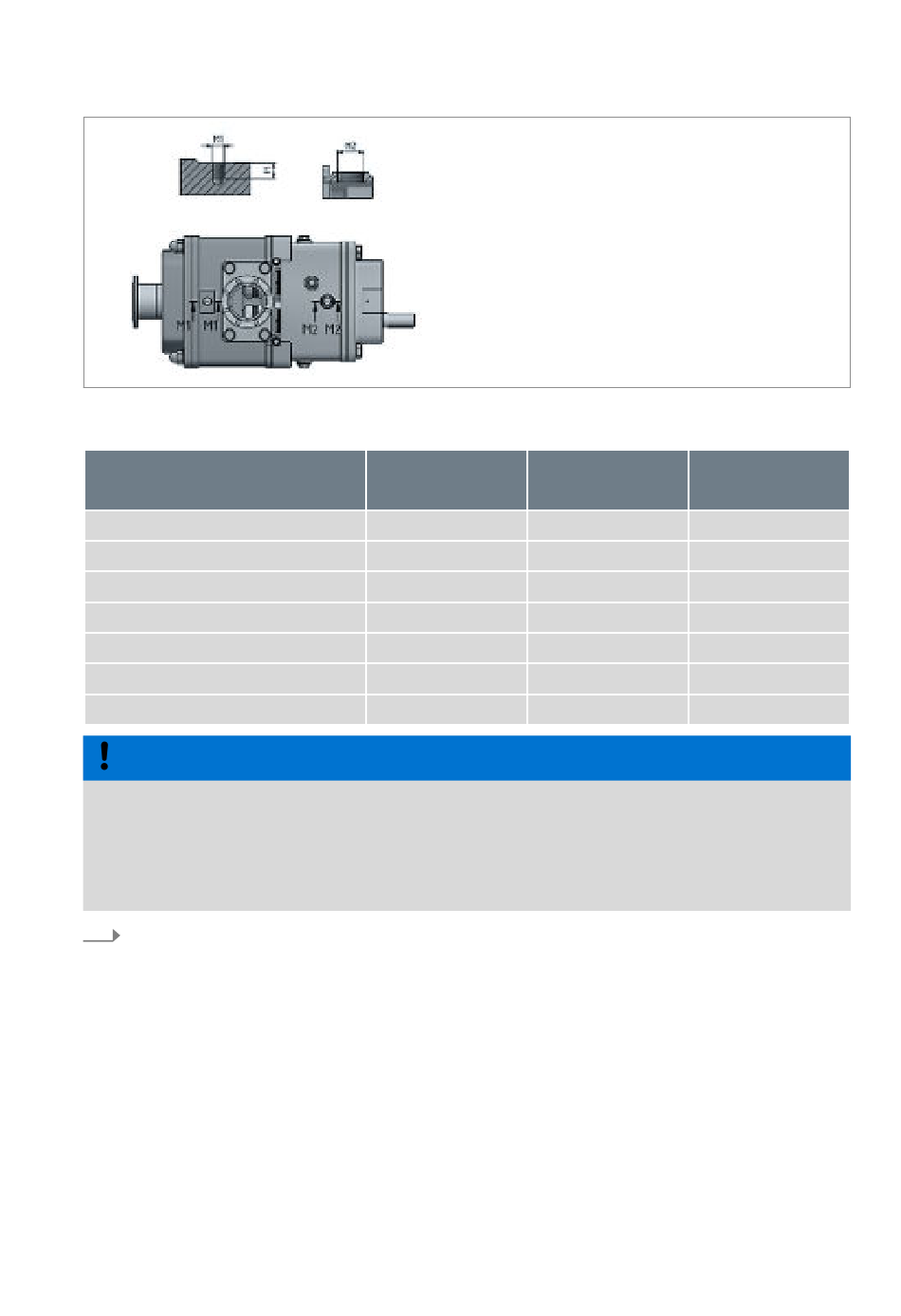

Abb. 7: Gewindegrößen für Hebeösen (Angaben siehe nachfolgende Tabelle)
Tab. 1: Gewindegrößen für Hebeösen
GEA Hilge NOVATWIN+
Baugröße
10
20
25
30
35
40
45
HINWEIS
Sachschaden durch Unsauberkeit!
Die Öleinfüllbohrung wird zur Anbringung der Hebeösen verwendet.
Dies setzt Sauberkeit beim Öffnen der Öleinfüllbohrung voraus und erfordert eine sorgfältige Vorgehensweise beim Anbringen der
Hebeösen.
1.
Hebeösen gemäß Abb. 8 und ⮫ Tab. 1 „Gewindegrößen für Hebeösen" auf Seite 28 wählen und an der Pumpe befestigen.
28
M1
t1 [mm]
M10
16
M10
16
M10
16
M12
16
M12
16
M16
20
M16
20
M2
M27x2
M27x2
M27x2
M27x2
M27x2
M27x2
M27x2
