6.3 Pumpenaggregat aufstellen
Nachfolgend werden die möglichen Aufstell- und Befestigungsvarianten für das Pumpenaggregat beschrieben:
Mit Maschinenfüßen: ⮫ Kapitel 6.3.1 „Mit Maschinenfüßen" auf Seite 39
−
Mit Metalldübeln (verschraubt): ⮫ Kapitel 6.3.2 „Mit Metalldübeln (verschraubt)" auf Seite 40)
−
Mit Ankerbolzen (vergossen): ⮫ Kapitel 6.3.3 „Mit Ankerbolzen (vergossen)" auf Seite 40)
−
6.3.1 Mit Maschinenfüßen
Der Abstand zwischen Pumpe/Pumpenaggregat und Untergrund sollte mindestens 50 mm betragen, damit sich
darunter nicht unbemerkt Schmutz ansammeln kann.
1.
Pumpenaggregat zum Aufstellort transportieren (⮫ Kapitel 4.1 „Pumpe/Pumpenaggregat anheben und transportieren"
auf Seite 25).
2.
Pumpenaggregat auf geeigneten Untergrund setzen.
3.
Pumpenaggregat ausrichten:
M16-Mutter (Nr. 1 in Abb. 13) am Maschinenfuß (Nr. 3 in Abb. 13) lösen.
■
Maschinenfuß in der Höhe verstellen. Dies erfolgt durch Drehen des Maschinen fusses. Die Abkantung (Nr. 2 in Abb. 13)
■
dient zur Unterstützung des Vorgangs.
M16-Mutter festziehen (Nr. 1 in Abb. 13) .
■

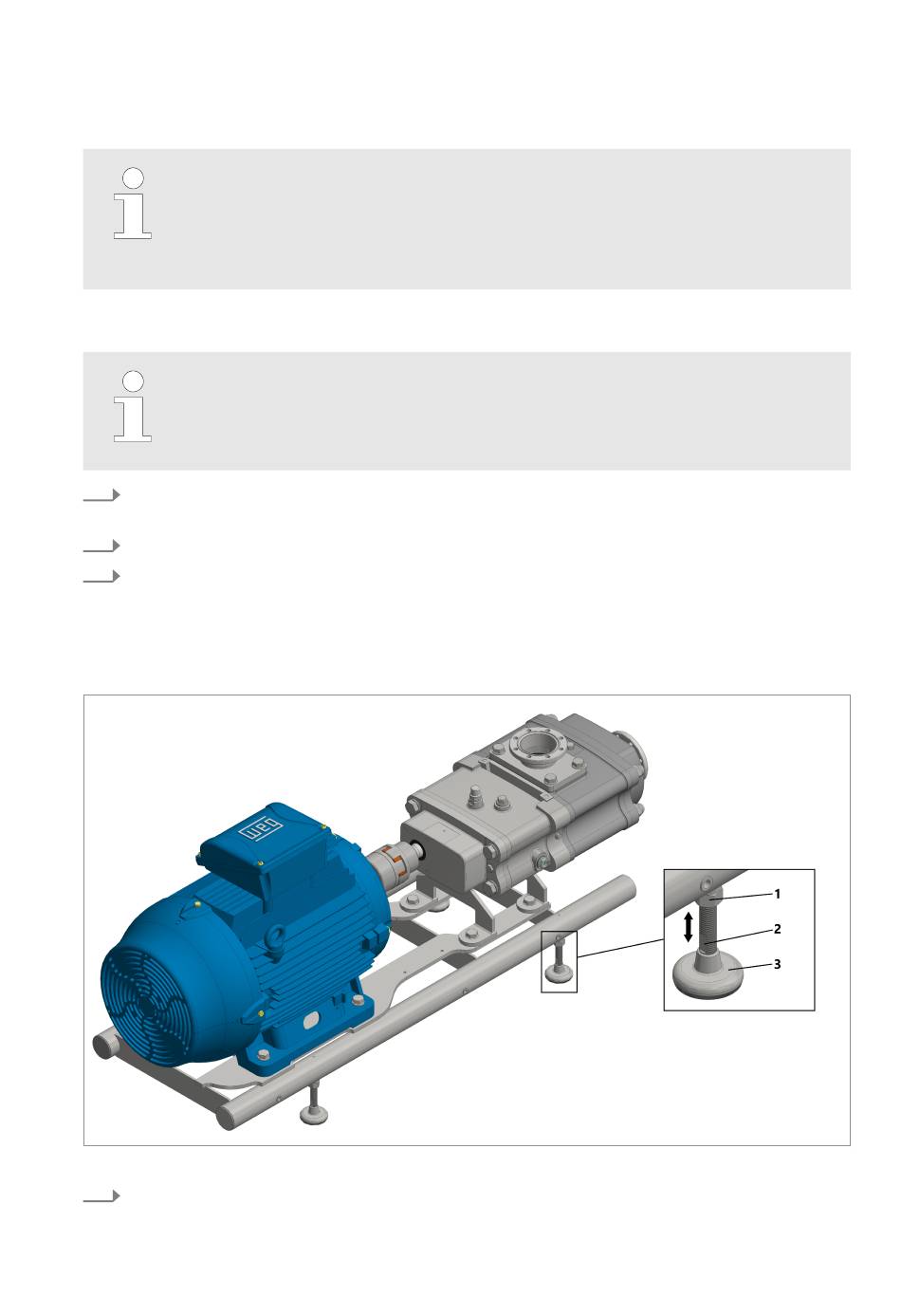

Abb. 13: Pumpenaggregat ausrichten
4.
Handlungsschritt 3 für alle weiteren Maschinenfüße (falls erforderlich) wiederholen.
Aufstellen und
anschließen.
Pumpenaggregat aufstellen
39
