Aufstellen und anschließen
Pumpenaggregat aufstellen
5.
Waagerechte Ausrichtung des Pumpenaggregats mithilfe einer Wasserwaage kontrollieren. Wenn das Pumpenaggregat nicht
korrekt ausgerichtet ist: Ausrichtung korrigieren.
6.3.2 Mit Metalldübeln (verschraubt)
1.
Pumpenaggregat zum Aufstellort transportieren (⮫ Kapitel 4.1 „Pumpe/Pumpenaggregat anheben und transportieren"
auf Seite 25).
2.
Pumpenaggregat auf das Fundament setzen.
3.
Pumpenaggregat mit geeigneten Schrauben und Metalldübeln auf dem Fundament befestigen.
4.
Waagerechte Ausrichtung des Pumpenaggregats mithilfe einer Wasserwaage kontrollieren. Wenn das Pumpenaggregat nicht
korrekt ausgerichtet ist: Ausrichtung korrigieren.
6.3.3 Mit Ankerbolzen (vergossen)
HINWEIS
Sachschaden durch Verspannen der Grundplatte!
Eine Verspannung der Grundplatte kann die Kupplungsausrichtung verhindern und zur Beschädigung der Pumpe führen.
Grundplatte auf ebenem Fundament montieren.
−
Toleranzen zur Ausrichtung unbedingt beachten.
−
Pumpenaggregat auf Fundament setzen
1.
Pumpenaggregat zum Aufstellort transportieren (⮫ Kapitel 4.1 „Pumpe/Pumpenaggregat anheben und transportieren"
auf Seite 25).
2.
Pumpenaggregat auf das Fundament setzen.
3.
Fundamentschrauben (Nr. 1 in Abb. 14) von unten in die Befestigungslöcher der Grundplatte einhängen.

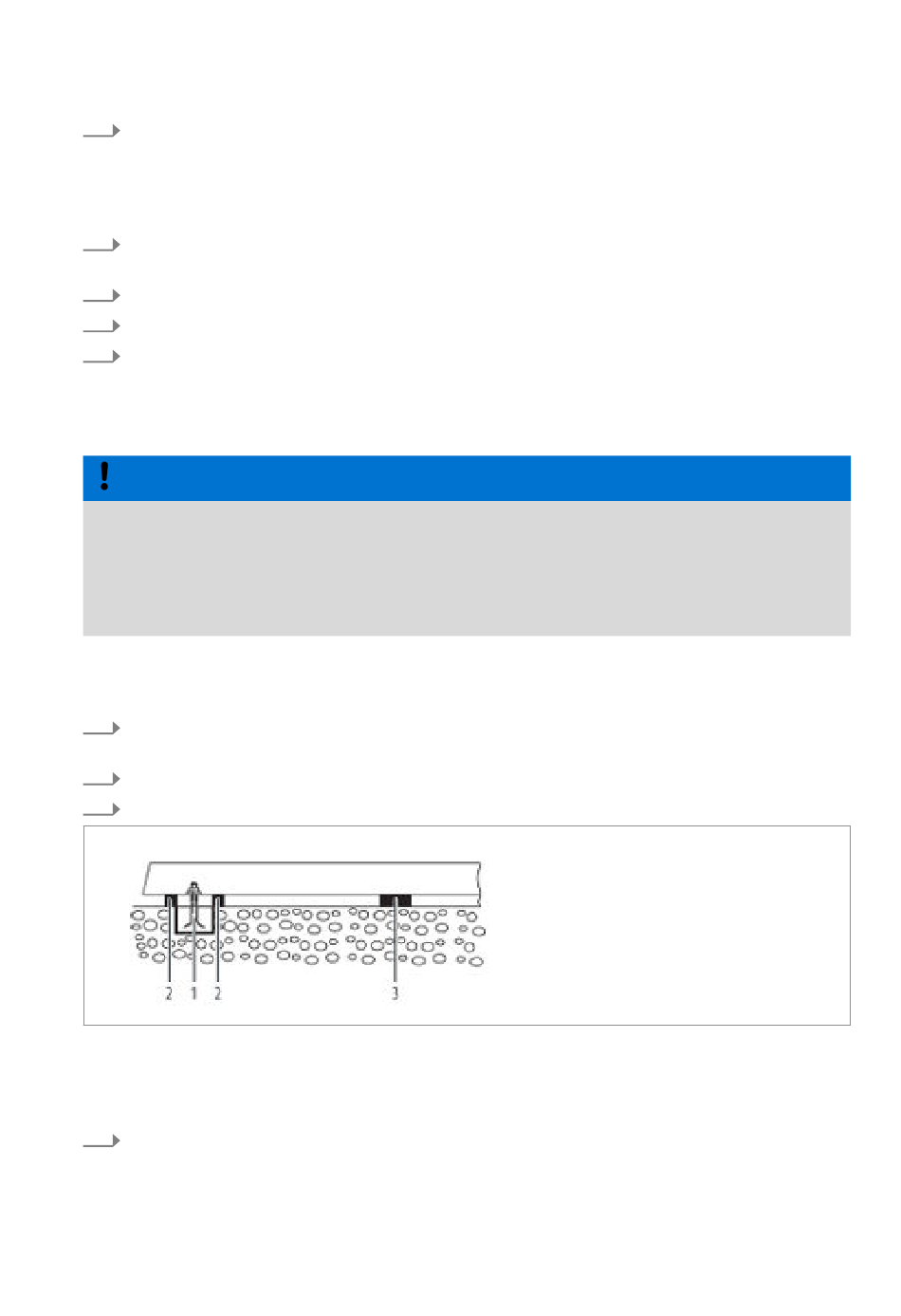

Abb. 14: Pumpenaggregat auf Fundament setzen
1
Fundamentschraube
2
Stahlbeilagen links und rechts von Fundamentschraube
3
zusätzliche Stahlbeilage (Abstand der Ankerlöcher > 750 mm)
4.
Pumpenaggregat auf das Fundament setzen.
40
