StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme
Abmessungen in mm

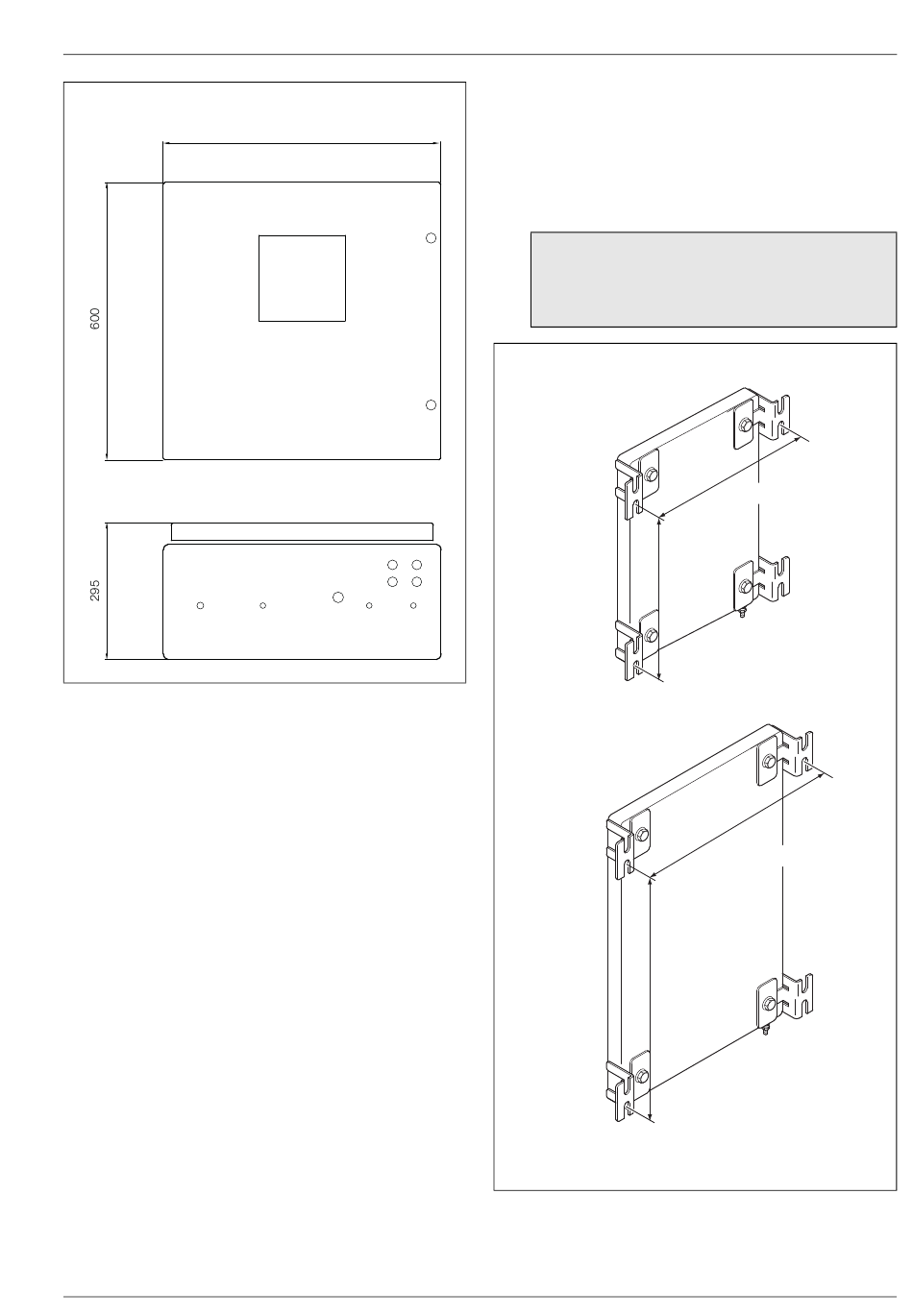

Abb. 4.2 Abmessungen der automatischen
Schnittstelleneinheit des FPD585
OI/FPD580–DE Rev. A
600
4 Installation der Schnittstelleneinheit
4.3 Montieren des Gehäuses
1. Befestigen Sie die mitgelieferten Montagehalterungen
unter Beachtung von Abb. 4.3 am Gehäuse, wie
dargestellt.
2. Befestigen Sie das
M8-Befestigungselementen an einer stabilen Wand oder
Tafel, die keine übermäßigen Vibrationen aufweist.
Hinweis: Montieren Sie das Gehäuse so, dass die
Kabelverschraubungen nach unten weisen, um ein
Ansammeln und das Eintreten von Flüssigkeit zu
verhindern, falls sich die Kabelverschraubungen lösen.
Abmessungen in mm
248
Gehäuse FPD 583
548
Gehäuse FPD 585
Abb. 4.3 Montageabmessungen des Gehäuses
Gehäuse mit entsprechenden
228
628
