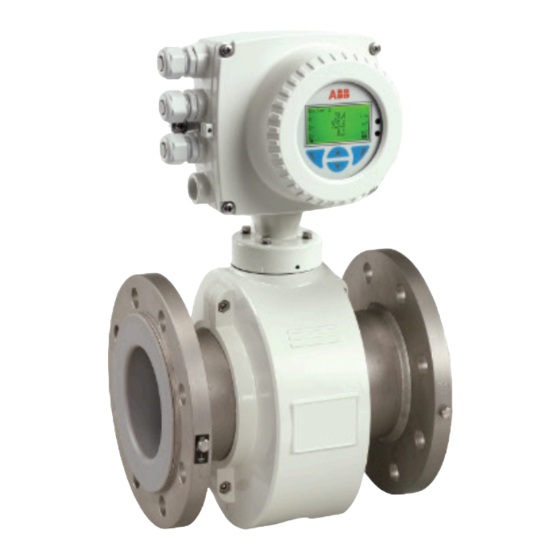

ABB Processmaster FEP630 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ABB Anleitungen
  4. Messgeräte
  5. ProcessMaster FEP630
  6. Bedienungsanleitung
ABB Processmaster FEP630 Bedienungsanleitung

ABB Processmaster FEP630 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Processmaster FEP630:

Werbung

Quicklinks

Diese Anleitung herunterladen
—
A B B M E A S U R E M E N T & A N A L Y T I C S | S C H N I T T S T E L L E N B E S C H R E I B U N G
Processmaster FEP630, HygienicMaster FEH630
Magnetisch-induktiver Durchflussmesser
Modbus-Protokoll
Gültig ab Softwareversion 01.07.00
Measurement made easy
Weitere Informationen
Zusätzliche Dokumentation zum Processmaster
FEP630, HygienicMaster FEH630 steht kostenlos
unter www.abb.com/flow zum Download zur
Verfügung.
Alternativ einfach diesen Code scannen:

Werbung

loading

Verwandte Anleitungen für ABB Processmaster FEP630

Inhaltszusammenfassung für ABB Processmaster FEP630

  • Seite 1 A B B M E A S U R E M E N T & A N A L Y T I C S | S C H N I T T S T E L L E N B E S C H R E I B U N G Processmaster FEP630, HygienicMaster FEH630...
  • Seite 2 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Inhaltsverzeichnis Einleitung ..................... 3 Technische Daten..................3 Kabelspezifikation ....................4 Parametrierung ..................5 Parametrierung über die Modbus-Schnittstelle ............5 Schnittstellenbeschreibung ..................6 Übersicht der Register Tabellen ................6 Unterstützte Modbus Funktionscodes ..............7 Modbus Funktionscodes..................
  • Seite 3 2 Technische Daten Modbus ist ein offener Standard in Besitz und unter Die folgende Schnittstellenbeschreibung stellt eine Ergänzung Administration einer unabhängigen Gruppe von zur Betriebsanleitung des ProcessMaster FEP630 / Geräteherstellern, die sich die Modbus Organisation HygienicMaster FEH630 dar. (www.modbus.org) nennt.
  • Seite 4 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 2 Technische Daten Kabelspezifikation Die maximal zulässige Länge ist von der Baudrate, dem Kabel (Durchmesser, Kapazität, Wellenwiderstand), der Anzahl der Lasten in der Gerätekette und der Netzwerkkonfiguration (2-oder 4-adrig) abhängig. • Bei einer Baudrate von 9600 und einem Leiterquerschnitt von mindestens 0,14 mm (AWG 26) beträgt die maximale Länge...
  • Seite 5 Adresse / Datentyp Beschreibung [Registerlänge] 65520 TUSIGN32 [2] manufacturerDeviceID Die Herstellerkennung (ABB = 0x1A) und die Gerätekennung (FEW53x, FEX63x = A4) müssen in das Register 65521 geschrieben werden. 65522 TUSIGN32 [2] sensorSerialID Die Sensor ID des Gerätes (auf dem Typenschild, siehe Werkseinstellung der Modbus Slave ID (Adresse) auf Seite 5).
  • Seite 6 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung Schnittstellenbeschreibung Hinweis Alle Modbus-Adressen in diesem Kapitel sind im Format „PLC Base 1“ angegeben. Übersicht der Register Tabellen Tabellen ID [hex] Tabellenname Tabellentyp Datentyp Startindex Endindex Unsigned Integer 8bit ReadOnly dynamic U8ROD Single TUSIGN8 Action 8bit WriteOnly A8WO...
  • Seite 7 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Unterstützte Modbus Funktionscodes Übersicht Die nachfolgend aufgeführten Funktionscodes werden vom Processmaster FEP630, HygienicMaster FEH630 unterstützt. Funktionscode Beschreibung Anwendbar auf Register Tabellen 0x02 Read Discrete Inputs Alarm status Discrete Inputs Alarm history status Discrete Inputs...
  • Seite 8 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Schnittstellenbeschreibung Modbus Funktionscodes In diesem Kapitel werden alle vom Processmaster FEP630, HygienicMaster FEH630 unterstützten Modbus Funktionscodes beschrieben. 0x02 Read Discrete Inputs Der Funktionscode “Read Discrete Inputs” wird zum Auslesen der Register “Discrete Inputs (Coil)” des Gerätes verwendet.
  • Seite 9 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A 0x04 Read Input Registers Der Funktionscode “Read Input Registers” wird zum Auslesen der “Input Register” des Gerätes verwendet. Das Anfrage-Telegramm ist wie folgt aufgebaut: Byte Beschreibung Slave Gerätekennung Read Input Registers Function Code, 0x04. 3, 4 Input register address.
  • Seite 10 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Schnittstellenbeschreibung 0x08 Diagnostics Es wird nur die Unterfunktion „Return Query Data (0x00, 0x00)” unterstützt. Erhält das Gerät ein Anfrage-Telegramm, wird das Telegramm ohne Änderungen zurück zum Master geschickt. Das Anfrage- und Antwort-Telegramm ist wie folgt aufgebaut: Byte Beschreibung...
  • Seite 11 Das Antwort-Telegramm auf eine erfolgreich bearbeitete Anfrage ist wie folgt aufgebaut: Byte Beschreibung Slave Gerätekennung Report Slave ID Function Code, 0x11 Anzahl der Datenbytes Herstellerkennung für ABB, 0x1A Gerätekennung für ProcessMaster- , HygienicMaster- , WaterMaster-Geräte, 0xA4 Softwareversion, 0x30 Hardwareversion, 0x30 Nicht verwendet, 0x30 9 bis 11 Reserviert für zukünftige Nutzung, 0x30,0x30,0x30...
  • Seite 12 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Schnittstellenbeschreibung Modbus Fehlerbehandlung (Exception codes) Falls der Empfänger der Nachricht einen Fehler feststellt, sendet er eine entsprechende Fehlermeldung an den Master zurück. Dabei wird dem Funktionscode aus dem Anfragetelegramm 0x80 addiert. Als Daten wird ein entsprechender Fehlercode gesendet. Folgende Fehlercodes werden unterstützt: Fehlercode Name...
  • Seite 13 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus-Datentypen ABB Datentyp Datentyp Registeranzahl Beschreibung ACTION unsigned char Ein Register Der Datentyp „ACTION“ wird verwendet um Gerätefunktionen auszulösen. Parameter mit dem Datentyp „ACTION“ haben keinen internen Speicherbedarf. Das Schreiben eines beliebigen Wertes in den Parameter löst die entsprechende Gerätefunktion aus.
  • Seite 14 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Schnittstellenbeschreibung Verfügbare Einheiten Bei bestimmten Parametern kann unter den folgenden Einheiten Tabelle 2: Einheiten für den Massedurchfluss ausgewählt werden. Auswahl Code Beschreibung Die Spalte „Code“ gibt an, auf welchen Wert der entsprechende Parameter über die Modbus-Schnittstelle gesetzt werden muss.
  • Seite 15 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Tabelle 5: Dichteeinheiten Auswahl Code Beschreibung g/cm Gramm pro Kubikzentimeter Tabelle 6: Temperatureinheiten Auswahl Code Beschreibung °C Celsius Tabelle 7: Einheiten Fließgeschwindigkeit Auswahl Code Beschreibung Meter pro Sekunde mm/s Millimeter pro Sekunde Tabelle 8: Druckeinheiten Auswahl Code...
  • Seite 16 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Schnittstellenbeschreibung Verfügbare Prozessgößen In der Tabelle sind die in der Software verfügbaren Prozessgrößen aufgeführt. Die Prozessgrößen können der Anzeige (HMI), den Stromausgängen (CO), den Frequenzausgängen (DO [f]) und den Impulsausgängen (DO [pulse]) zugewiesen werden.
  • Seite 17 Anwendung der Health Indication Register (Condensed Anwendung der Scan Register Status Register) Der Processmaster FEP630, HygienicMaster FEH630 verfügt Der Processmaster FEP630, HygienicMaster FEH630 verfügt über zwei sogenannte Scan Register über die Gruppen von über drei sogenannte „Health indication register“ (Condensed Parametern abgefragt werden können.
  • Seite 18 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Schnittstellenbeschreibung Aufbau der Scan Register (Beispiel) Inhalt des Konfigurationsregisters (Config scan register) Config scan register 1, Registerbereich 3101 bis 3132 Config scan register 2, Registerbereich 3201 bis 3232 Konfigurationsregister Parameteradresse Parameterbeschreibung...
  • Seite 19 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbeschreibung Parameterbereich – Geräte Info Über die hier aufgeführten Modbus Adressen kann die Parametrierung des Gerätes ausgelesen werden. Alle hier angegebenen Modbus Adressen können nur gelesen werden. Modbus Registeradresse Parametername Datentyp [Registerlänge] / Beschreibung Wertebereich …...
  • Seite 20 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Registeradresse Parametername Datentyp [Registerlänge] / Beschreibung Wertebereich … / ...Sensor 2024 Spulenstromregelung TUSIGN8 [1] Nur zur Serviceinformation. 0: Regelung aus 1: Regelung ein 2217 Sollwert Spulenstrom TFLOAT [2] Sollwert des Spulenstromes.
  • Seite 21 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Registeradresse Parametername Datentyp [Registerlänge] / Beschreibung Wertebereich … / ...Messumformer 2011 Messumformertyp TUSIGN8 [1] Ausgabe (nur lesen) des Messumformertyps. 1: FExx32 – getrennte Bauform 5: FExx31 – kompakte Bauform 6: Error 3305 Messumformer ID TUSIGN32 [2]...
  • Seite 22 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Registeradresse Parametername Datentyp [Registerlänge] / Beschreibung Wertebereich … / ...Messumformer / ...Messumf. Version 2001 FW Device Ver. TUSIGN8 [3] Version und Artikelnummer des Geräte-Softwarepaketes. 2741 FW Device Part Nr. TCHAR [20] 2004 FW Motherboard Ver.
  • Seite 23 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbereich – Konfig. Gerät Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich ... / ...Zugriffsebene Read Only Schalter TUSIGN8 [1] Ausgabe (nur lesen) der Stellung des Schreibschutzschalters. 0: Aus Dieser Parameter kann nur gelesen werden. 1: Ein ...
  • Seite 24 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich ... / ...Sensor 3421 Meßstellenbez.Sensor TUSIGN8 [20] Eingabe der Messstellenkennzeichnung des Messwertaufnehmers. Alphanumerisch, maximal 20 Zeichen 3401 TAG Nummer (Sensor) TUSIGN8 [20] Eingabe der TAG Nummer des Messwertaufnehmers.
  • Seite 25 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich ... / ...Messumformer 5055 Dämpfung TFLOAT [2] Auswahl der Dämpfung. 0,04 bis 60 s (1 Tau) Der hier eingestellte Wert (0,04 bis 60 s) bezieht sich auf 1 bezieht sich auf die Ansprechzeit für eine sprungartige Änderung der Durchflussmenge.
  • Seite 26 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Wertebereich Beschreibung Registeradresse ... / ...Messumformer / ...Einheit 4015 Einheit Qm TUSIGN8 [1] Auswahl der Einheit für den Massedurchfluss (z. B. für die Parameter QmMax / QmMaxDN und für den entsprechenden Prozesswert).
  • Seite 27 Verifying Fähig.Code TUSIGN16 [1] Einstellung des gerätespezifischen Kodes zur Aktivierung der Funktion „Verifikation“. Soll diese Funktion nachträglich genutzt werden, ist der ABB- 0x0000 bis 0xFFFF Service- oder die Vertriebsorganisation zu kontaktieren. Nach Eingabe des Codes ist das Gerät neu zu starten (z.B. durch setzen des Parameters „Reset Gerät“...
  • Seite 28 „Erweiterte Diagnose“. Soll diese Funktion nachträglich genutzt werden, ist 0x0000 bis 0xFFFF der ABB-Service- oder die Vertriebsorganisation zu kontaktieren. Nach Eingabe des Codes ist das Gerät neu zu starten (z.B. durch setzen des Parameters „Reset Gerät“ siehe Seite 25 oder durch kurzzeitiges Ausschalten der Energieversorgung).
  • Seite 29 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbereich – Anzeige Modbus Registeradresse Parametername Datentyp [Registerlänge] / Beschreibung Wertebereich … / Anzeige 4076 Sprache TUSIGN8 [1] Auswahl der Menüsprache. 0: English 1: Deutsch 2: Français 3: Español 4: Italiano 9: Polish 11: Chinese 14: Português 4077...
  • Seite 30 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Registeradresse Parametername Datentyp [Registerlänge] / Beschreibung Wertebereich 4171 Display Tag TUSIGN8 [1] Auswahl der angezeigten Daten im Feld „Messstellenkennzeichnung“ der Prozessanzeige. 0: Aus 1: Messstellenkennzeichnung 2: Bus Adresse 3: HART-Adresse 4172 Display Rotation...
  • Seite 31 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbereich – Eingang / Ausgang Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / Stromausg. 31/32/Uco 4023 Ausgangswert TUSIGN8 [1] Auswahl der am entsprechenden Stromausgang ausgegebenen Prozessgröße. 0: Massedurchfluss Siehe auch Tabelle Verfügbare Prozessgößen auf Seite 16. 2: Volumendurchfluss 4: Leitfähigkeit 4024...
  • Seite 32 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Dig.Ausg. 41/42 4030 Modus TUSIGN8 [1] Auswahl der Betriebsart für den Digitalausgang 41 / 42. 0: Aus •...
  • Seite 33 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Dig.Ausg. 41/42 / ...Setup Binärausgang Die folgenden Parameter sind nur verfügbar, wenn der Digitalausgang 41 / 42 als Binärausgang konfiguriert wurde. 4036 Ausg.Wert binär TUSIGN8 [1] Auswahl der Funktion des Binärausgangs.
  • Seite 34 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich ...Dig.Ausg. 51/52 4031 Modus TUSIGN8 [1] Auswahl der Betriebsart für den Digitalausgang 51 / 52. 0: Aus Die Betriebsarten „Folge DO1“, „90°“ und „180°“ sind nur verfügbar wenn der Digitalausgang 41 / 42 als Impulsausgang konfiguriert wurde.
  • Seite 35 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Dig.Ausg. V3/V4 4058 Modus TUSIGN8 [1] Auswahl der Betriebsart für den Digitalausgang V3 / V4. 0: Aus Die Betriebsarten „Folge DO1“, „90°“ und „180°“ sind nur verfügbar wenn der Digitalausgang 41 / 42 als Impulsausgang konfiguriert wurde.
  • Seite 36 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Dig.Eing. V3/V4 4072 Funktion TUSIGN8 [1] Auswahl der Funktion für den Digitaleingang V3 / V4. 0: Aus 1: Zählerreset (Alle) 2: ext.
  • Seite 37 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbereich – Prozess Alarm Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich 49 bis 96 Diagnostic History TUSIGN8 [1] Ausgabe (nur lesen) der Alarm Historie. (COIL-Register) Siehe auch Kapitel Fehlermeldungen auf Seite 50. Die hier angegebenen Adressen können nur gelesen werden.
  • Seite 38 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Parameterbereich – Kommunikation Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Modbus 4007 Adresse TUSIGN8 [1] Einstellung der Modbus-Geräteadresse. 1 bis 127 Werkseinstellung: Siehe Kapitel Parametrierung über die Modbus-Schnittstelle auf Seite 5.
  • Seite 39 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbereich – Diagnose Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Wartung Einstellung 3315 Vorw. Wartungsinterv TUSIGN32 [2] Einstellung des Wartungsintervalls. 0 bis 50000 h Nach Ablauf des Wartungsintervalls wird die entsprechende Fehlermeldung „Service Interval erreicht.
  • Seite 40 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Diagnose Einstell. / ...Detek. leeres Rohr 4164 Detek. leeres Rohr TUSIGN8 [1] Aktivieren der Funktion „Leerrohrerkennung“. 0: Aus Ein komplett gefülltes Messrohr ist Voraussetzung für eine genaue Messung.
  • Seite 41 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Diagnose Einstell. / ...Diagnose Gasblasen Nur bei Geräten mit Option „Erweiterte Diagnose“. 4167 Gasblasen An/Aus TUSIGN8 [1] Aktivieren der Funktion „Gasblasenerkennung“. 0: Aus 1: Ein akt.
  • Seite 42 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Diagnose Einstell. / ...Diagnose SIL Nur bei Geräten mit Option „Erweiterte Diagnose“. 4169 SIL An/Aus TUSIGN8 [1] Aktivieren der Funktion „SIL-Diagnose“.
  • Seite 43 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Diagnose Einstell. / ...Fingerprints Ausgabe (nur lesen) der Werte des Werks-Fingerprints. Die „Fingerprint“-Datenbank ermöglicht einen Vergleich der Werte zum Tx Fabrik CMR TFLOAT [2] Zeitpunkt der Werkskalibrierung und den aktuell aufgezeichneten Werten.
  • Seite 44 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Diagnose Werte Inhouse Temperature TFLOAT [2] Ausgabe (nur lesen) der Temperatur innerhalb des Messumformergehäuses. Inhouse Temp MaxPeak TFLOAT [2] Inhouse Temp MinPeak TFLOAT [2]...
  • Seite 45 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Simulationsmodus 4001 Auswahl Simulation TUSIGN8 [1] Manuelle Simulation von Messwerten / Ausgängen. 0: Aus Die simulierten Ausgangswerte entsprechen dem eingestellten Messwert. 1: Qm Massedurchfluss [Einheit] Es kann nur ein Messwert / Ausgang zur Simulation ausgewählt werden.
  • Seite 46 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich 4004 Zustand DO 51/52 TUSIGN8 [1] 0: Aus 1: Ein 5015 Impulse DO 51/52 TFLOAT [2] Nur wenn der Digitalausgang 51 / 52 als Impulsausgang konfiguriert wurde. 0 bis 10500 Impulse 4005 Zustand DO V3/V4...
  • Seite 47 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Parameterbereich – Zähler Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Zähler Reset 9006 Alle Zähler ACTION [1] Zurücksetzen der Zähler des Gerätes 9007 Massezähler Vorl. 9008 Massezähler Rückl. 9009 Volumenzähler Vorl.
  • Seite 48 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 3 Parametrierung ... Parameterbeschreibung Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Abfüller Diese Parameter sind nur bei aktivierter Abfüll-Funktion verfügbar. 4092 Prozesswert Abfüll TUSIGN8 [1] Auswahl des für den Abfüllvorgang verwendeten Prozesswertes. 0: Aus Die Prozessgrößen „Netto-Volumen Vorlauf“...
  • Seite 49 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus Parametername Datentyp [Registerlänge] / Beschreibung Registeradresse Wertebereich … / ...Abfüller / ...Nachlaufkorrektur Diese Parameter sind nur bei aktivierter FillMass-Funktion verfügbar. 4093 Modus TUSIGN8 [1] Auswahl der Nachlaufmengenkorrektur. 0: Manuell Das Schließen des Abfüllventils benötigt eine gewisse Zeitspanne, was zu einem „Nachlauf“...
  • Seite 50 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A 4 Diagnose / Fehlermeldungen Hinweis Alle Modbus-Adressen in diesem Kapitel sind im Format „PLC Base 1“ angegeben. Fehlermeldungen Hinweis Für eine ausführliche Fehlerbeschreibung und Hinweise zur Fehlerbehebung, die zugehörige Betriebsanleitung OI/FEP630/FEH630 beachten. Modbus-Adresse Byte / BitPos.
  • Seite 51 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Modbus-Adresse Byte / BitPos. Fehlercode Fehlermeldung Aktiv Historie 0 / 6 C074.006 Zähler reset. Configuration Reset von 1 oder mehr Zählern. 0 / 2 C072.002 Simulation an! Simuliere Werte. Configuration Simulation ausschalten. 3 / 2 C070.026 Ein Alarm wird simuliert.
  • Seite 52 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A ... 4 Diagnose / Fehlermeldungen ... Fehlermeldungen Modbus-Adresse Byte / BitPos. Fehlercode Fehlermeldung Aktiv Historie 1 / 1 M038.009 Sensor memory fehlerhaft. Electronics Speicher oder Verbindungsfehl. Speicher tausch. 1 / 6 M037.014 Speicherfehler Motherboard.
  • Seite 53 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Notizen...
  • Seite 54 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Notizen...
  • Seite 55 FEP630, FEH630 MAGNETISCH-INDUKTIVER DURCHFLUSSMESSER | COM/FEP630/FEH630/MB-DE REV. A Notizen...
  • Seite 56 Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor.
