StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme
9.4 Navigationsübersicht
Bediener
Seite 1
Diagnose
Ansicht
Genauigkeitspr.
Protokoll

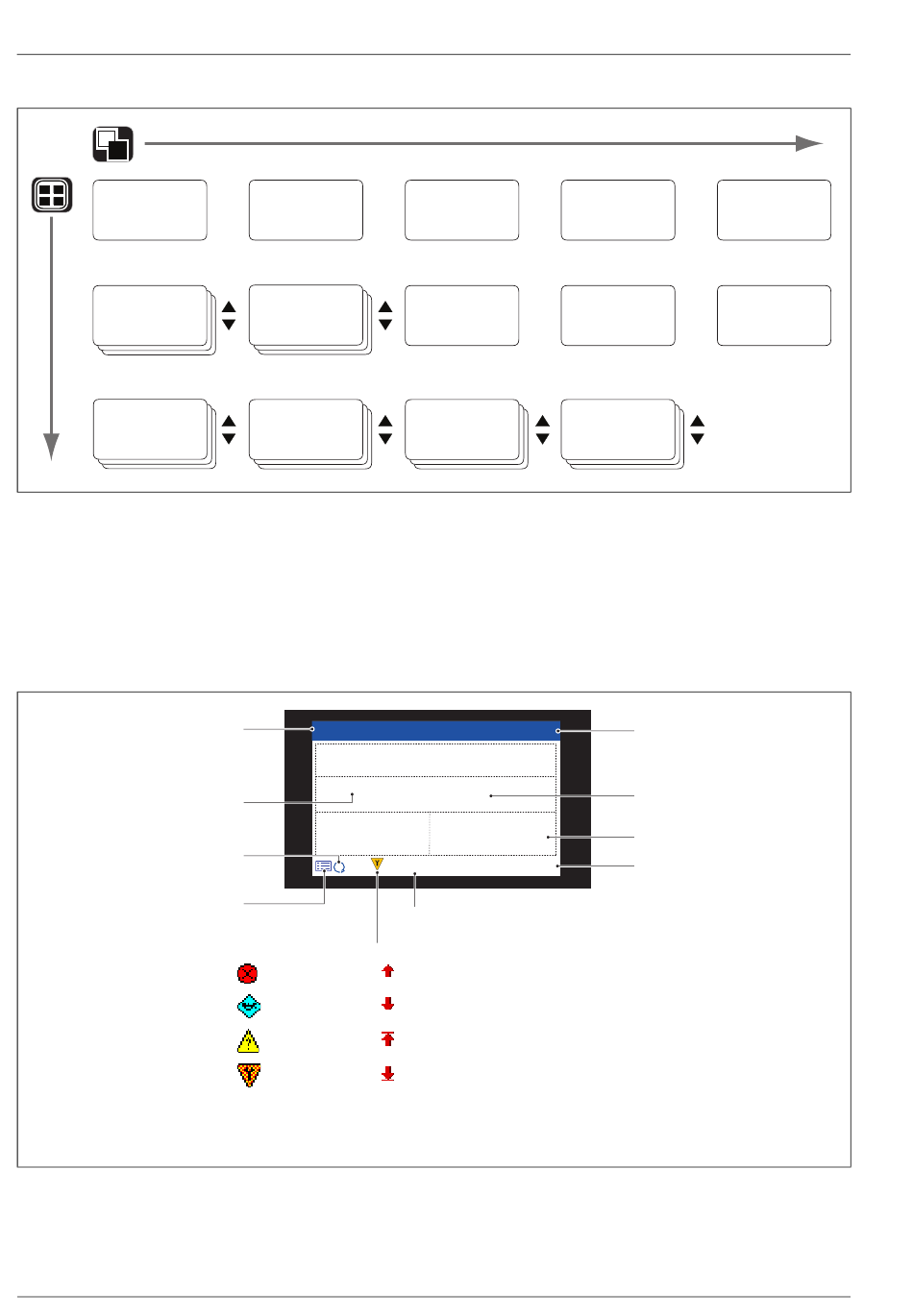

Abb. 9.3 Menünavigation

9.5 Betriebsmodus

Im Betriebsmodus werden gemessene und berechnete Werte auf den Bediener seiten angezeigt. Es können maximal fünf
Bedienerseiten zur Anzeige aktiviert werden, indem jeder von ihnen Bedienervorlagen zugewiesen werden – siehe Abschnitt 9.11.3
auf Seite 41.
In Abb. 9.4 ist die Bedienerseite 1 dargestellt, für die als Standardvorlage Qv, V, T, DP gewählt wurde, was bedeutet, dass die
Messwerte für den Volumendurchfluss (Qv), die Geschwindigkeit in der Rohrleitung (V), die Temperatur in der Rohrleitung (T) und den
Differenzdruck (DP) angezeigt werden.
Gerätekennzeichnung
(kann vom Benutzer
vergeben werden)
Kanalkennung
Autoscroll-Symbol – Sequenzielle
Anzeige der einzelnen Seiten,
wenn aktiviert
Anzeigesymbol –
Siehe Abschnitt 9.10, Seite 33
*Es wird die Diagnose oder der Alarm mit der höchsten Priorität angezeigt. Andere aktive Diagnose-/Alarmzustände können in der
Diagnoseansicht angezeigt werden – siehe Seite 26.
Abb. 9.4 Bedienerseite 1 – Standardvorlage Qv, V, T, DP
24
Bediener
Seite 2
Signale
Ansicht
Alarm
Protokoll
StackFlowMaster
Volumetrischer
Leitungsgeschw.
Leitungstemp.
3.885
°C
Spülen
Diagnosemeldung oder Alarmkennzeichnung –
Diagnosemeldungen siehe Anhang A, Seite 42
NAMUR (NE107) Statussymbole
Fehler
Wartung
Außerhalb der
Vorgabe
Funktionsprüfung
Bediener
Seite 3
Diagramm
Ansicht
Überwachung
Protokoll
2013-01-23
10:29:17
47.0
3
m /sec
20.9
m/sec
Differenzdruck
3.031
mbar
CAL
Prozessalarm „Max"
Prozessalarm „Min"
Alarm „Max. verriegelt"
Alarm „Min. verriegelt"
9 Bedienung – FPD585
Bediener Bediener
Seite 4 Seite 5
Alarme Ausgänge
Ansicht Ansicht
Diagnose
Protokoll
Uhrzeit und Datum
Messwertanzeige
Messeinheiten
Anzeigesymbol –
Siehe Abschnitt 9.10, Seite 33
OI/FPD580–DE Rev. A
