StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme
10.4 Genauigkeitsprüfung von Nullpunkt
und Messspanne - FPD581 und FPD583
Die Genauigkeitsprüfung von Nullpunkt und Messspanne
überprüft, ob das System noch innerhalb der zulässigen
Grenzwerte arbeitet. Diese Prüfung dient als Hilfe bei der
Erfüllung von QAL3, wie in EN14181 angegeben.
Hinweis: Das folgende Verfahren gilt nur für die Systeme
FPD581 und FPD583.
Kontrollieren Sie anhand von Abb. 10.1 den Nullpunkt und die
Messspannenwerte wie folgt:
1. Schließen Sie die Absperrventile I2 und I3 vollständig.
2. Öffnen Sie das Druckausgleichsventil E1.
3. Überprüfen Sie, dass die Differenzdruck-Messwerte in der
Anzeige in etwa Null entsprechen. Zeichnen Sie die
tatsächlichen und die Referenzwerte zusammen mit der
Uhrzeit und dem Datum der Messung auf.
4. Öffnen Sie die Entlüftungsventile V4 und V5.
5. Schließen Sie das Druckausgleichsventil E1.
6. Stellen Sie eine tragbare Druckquelle auf 100 % des vollen
Bereichs des Messumformers ein (dieser kann sich von
der oberen Bereichsgrenze (Upper Range Limit = URL)
unterscheiden).
7. Schließen Sie die Druckquelle an das Entlüftungsventil V5
auf der Hochdruckseite an.
8. Überprüfen Sie, dass die Differenzdruck-Messwerte in der
Anzeige in etwa dem Bereich des Messumformers
entsprechen. Zeichnen Sie die tatsächlichen und die
Referenzwerte zusammen mit der Uhrzeit und dem Datum
der Messung auf.
9. Schließen Sie die Entlüftungsventile V4 und V5.
10. Öffnen Sie die Absperrventile I2 und I3 vollständig.
11. Verwenden Sie ein Kontrolldiagramm, um sicherzustellen,
dass die aufgezeichnete Abweichung akzeptabel ist.
Wenn der Nullmesswert außerhalb der akzeptablen
Grenzwerte liegt, siehe Abschnitt 10.6.1, Seite 55, um
dies zu korrigieren.
Wenn die Messwerte für den Bereich außerhalb der
akzeptablen Grenzwerte
ausschließlich durch
korrigiert werden, oder der Differenzdruck-Messumformer
muss ins Werk eingesandt werden, um ihn neu zu kalibrieren.
I2
L
V4

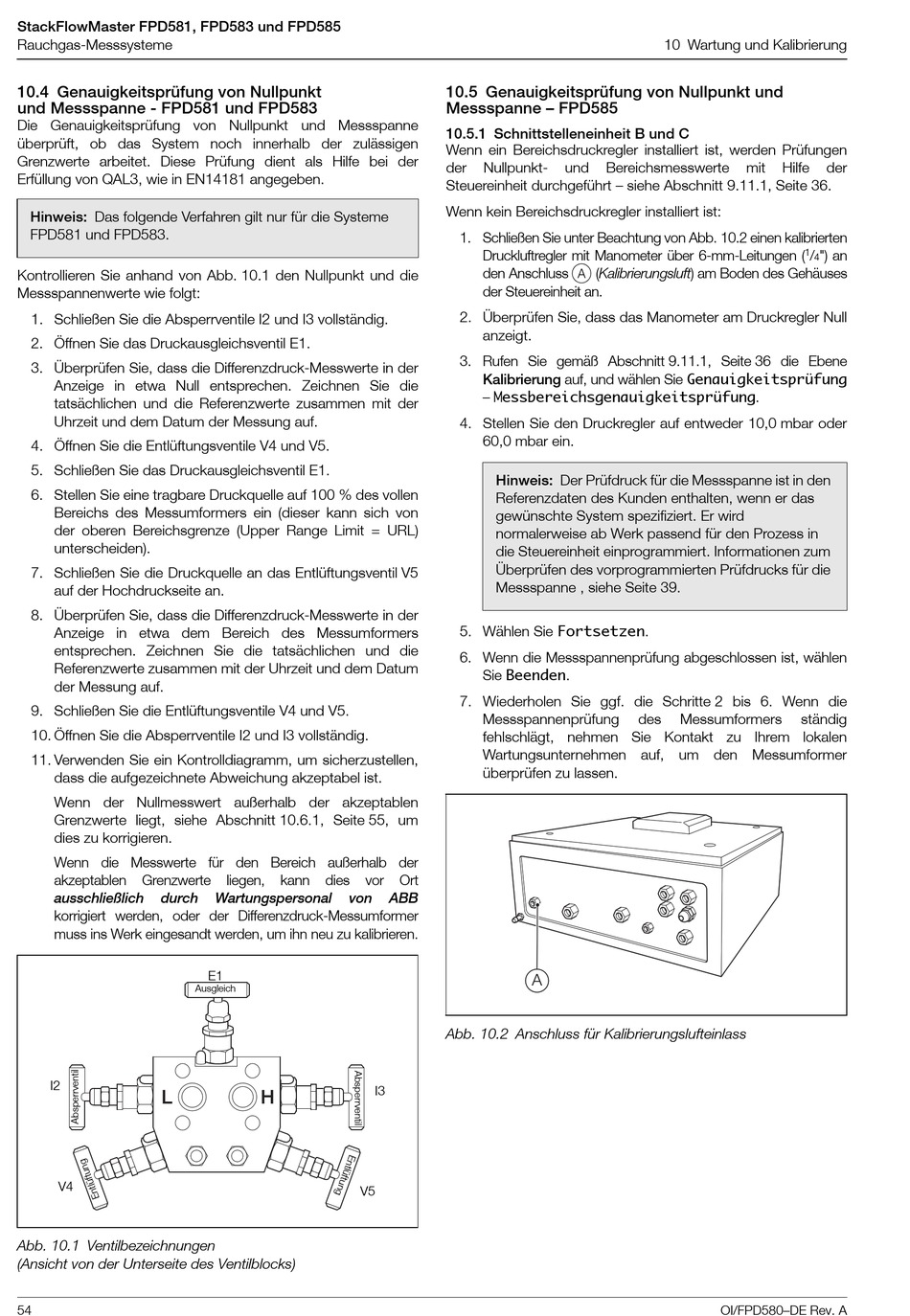

Abb. 10.1 Ventilbezeichnungen
(Ansicht von der Unterseite des Ventilblocks)
54
liegen, kann dies vor
Wartungspersonal von
E1
Ausgleich
H
V5
10.5 Genauigkeitsprüfung von Nullpunkt und
Messspanne – FPD585

10.5.1 Schnittstelleneinheit B und C

Wenn ein Bereichsdruckregler installiert ist, werden Prüfungen
der Nullpunkt-
Steuereinheit durchgeführt – siehe Abschnitt 9.11.1, Seite 36.
Wenn kein Bereichsdruckregler installiert ist:
1. Schließen Sie unter Beachtung von Abb. 10.2 einen kalibrierten
Druckluftregler mit Manometer über 6-mm-Leitungen (
den Anschluss
der Steuereinheit an.
2. Überprüfen Sie, dass das Manometer am Druckregler Null
anzeigt.
3. Rufen Sie gemäß Abschnitt 9.11.1, Seite 36 die Ebene
Kalibrierung auf, und wählen Sie Genauigkeitsprüfung
– Messbereichsgenauigkeitsprüfung.
4. Stellen Sie den Druckregler auf entweder 10,0 mbar oder
60,0 mbar ein.
Hinweis: Der Prüfdruck für die Messspanne ist in den
Referenzdaten des Kunden enthalten, wenn er das
gewünschte System spezifiziert. Er wird
normalerweise ab Werk passend für den Prozess in
die Steuereinheit einprogrammiert. Informationen zum
Überprüfen des vorprogrammierten Prüfdrucks für die
Messspanne , siehe Seite 39.
5. Wählen Sie Fortsetzen.
6. Wenn die Messspannenprüfung abgeschlossen ist, wählen
Sie Beenden.
7. Wiederholen Sie ggf. die Schritte 2 bis 6. Wenn die
Messspannenprüfung
fehlschlägt, nehmen Sie Kontakt zu Ihrem lokalen
Wartungsunternehmen auf, um den Messumformer
überprüfen zu lassen.
Ort
ABB
A
Abb. 10.2 Anschluss für Kalibrierungslufteinlass
I3
10 Wartung und Kalibrierung
und Bereichsmesswerte
A
(Kalibrierungsluft) am Boden des Gehäuses
des Messumformers
OI/FPD580–DE Rev. A
mit Hilfe der
1
/ ") an
4
ständig
