StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme
9.2 Bedienungsmodi der Steuereinheit
Die Steuereinheit verfügt über vier Bedienungsmodi. Alle Modi werden über das Bedienermenü aufgerufen – siehe Abb. 9.2.
Die vier Modi sind folgende:
Bedienung: Dient zum Anzeigen der Echtzeit-Sensorwerte auf den Bedienerseiten – siehe Abschnitt 9.5, Seite 24.
Ansicht: Dient zum Anzeigen von Diagnosemeldungen, Alarmen, Ausgangswerten, Signalen (einschließlich der
Durchflussmenge, wo zutreffend) und (Diagramm-) Schreibspuren – siehe Abschnitt 9.6, Seite 26.
Protokoll: Dient zum Anzeigen der aufgezeichneten Ereignisse und Alarme – siehe Abschnitt 9.7, Seite 28.
Konfiguration: Dient zum Konfigurieren des Messumformers – siehe Abschnitt 9.11, Seite 34.
9.3 Bedienermenüs
Hinweis: Bedienermenüs
Gemäß Abb. 9.2wird auf die Bedienermenüs
B
indem die
Taste
betätigt wird.
Zum Auswählen der Bedieneruntermenüs (gekennzeichnet durch den

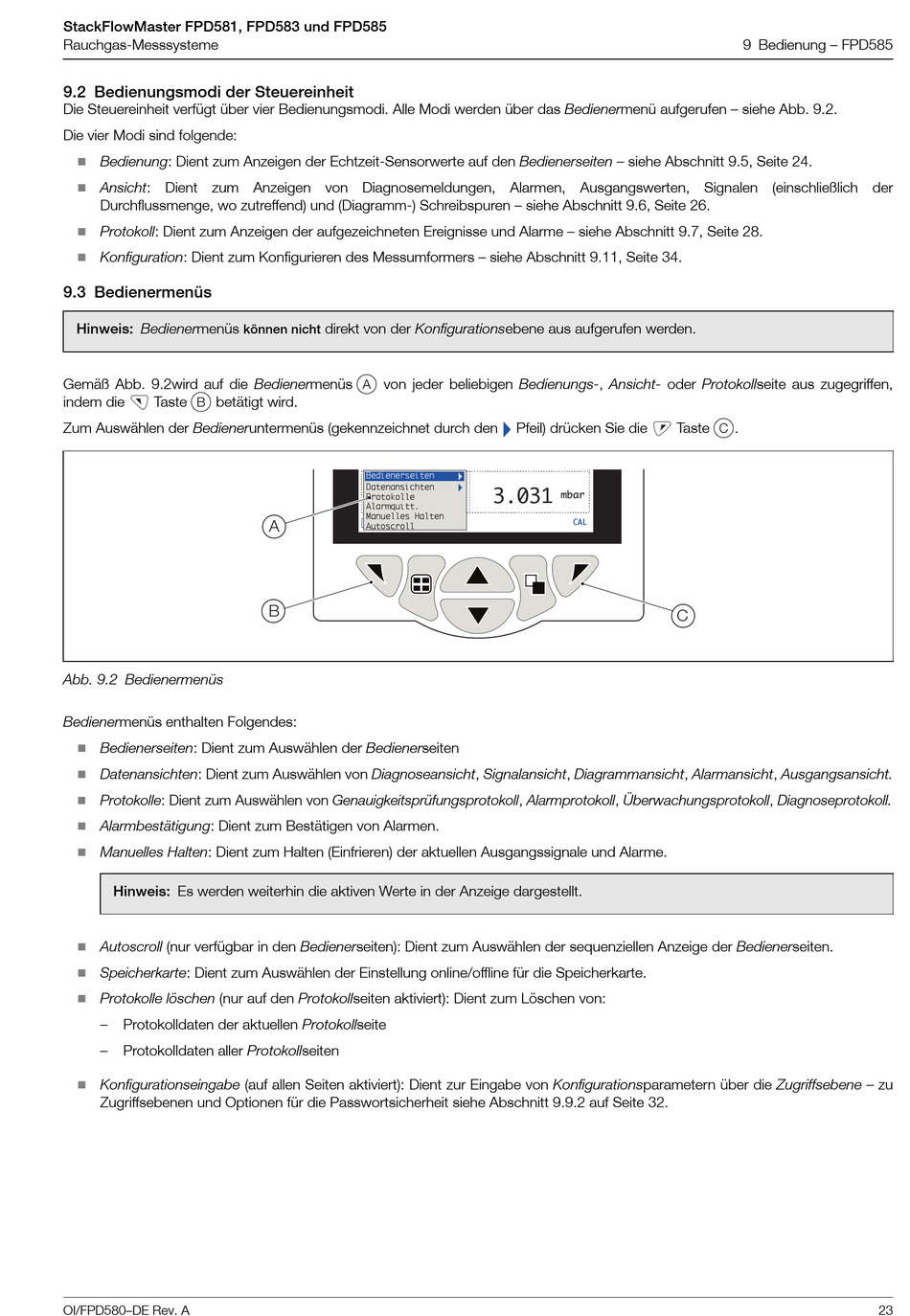

Abb. 9.2 Bedienermenüs
Bedienermenüs enthalten Folgendes:
Bedienerseiten: Dient zum Auswählen der Bedienerseiten
Datenansichten: Dient zum Auswählen von Diagnoseansicht, Signalansicht, Diagrammansicht, Alarmansicht, Ausgangsansicht.
Protokolle: Dient zum Auswählen von Genauigkeitsprüfungsprotokoll, Alarmprotokoll, Überwachungsprotokoll, Diagnoseprotokoll.
Alarmbestätigung: Dient zum Bestätigen von Alarmen.
Manuelles Halten: Dient zum Halten (Einfrieren) der aktuellen Ausgangssignale und Alarme.
Hinweis: Es werden weiterhin die aktiven Werte in der Anzeige dargestellt.
Autoscroll (nur verfügbar in den Bedienerseiten): Dient zum Auswählen der sequenziellen Anzeige der Bedienerseiten.
Speicherkarte: Dient zum Auswählen der Einstellung online/offline für die Speicherkarte.
Protokolle löschen (nur auf den Protokollseiten aktiviert): Dient zum Löschen von:
–
Protokolldaten der aktuellen Protokollseite
–
Protokolldaten aller Protokollseiten
Konfigurationseingabe (auf allen Seiten aktiviert): Dient zur Eingabe von Konfigurationsparametern über die Zugriffsebene – zu
Zugriffsebenen und Optionen für die Passwortsicherheit siehe Abschnitt 9.9.2 auf Seite 32.
OI/FPD580–DE Rev. A
direkt von der Konfigurationsebene aus aufgerufen werden.
können nicht
A
von jeder beliebigen Bedienungs-, Ansicht- oder Protokollseite aus zugegriffen,
Bedienerseiten
Datenansichten
3.885
Protokolle
Alarmquitt.
Manuelles Halten
A
Autoscroll
B
Pfeil) drücken Sie die
3.031
°C
mbar
CAL
9 Bedienung – FPD585
C
Taste
.
C
23
