StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme

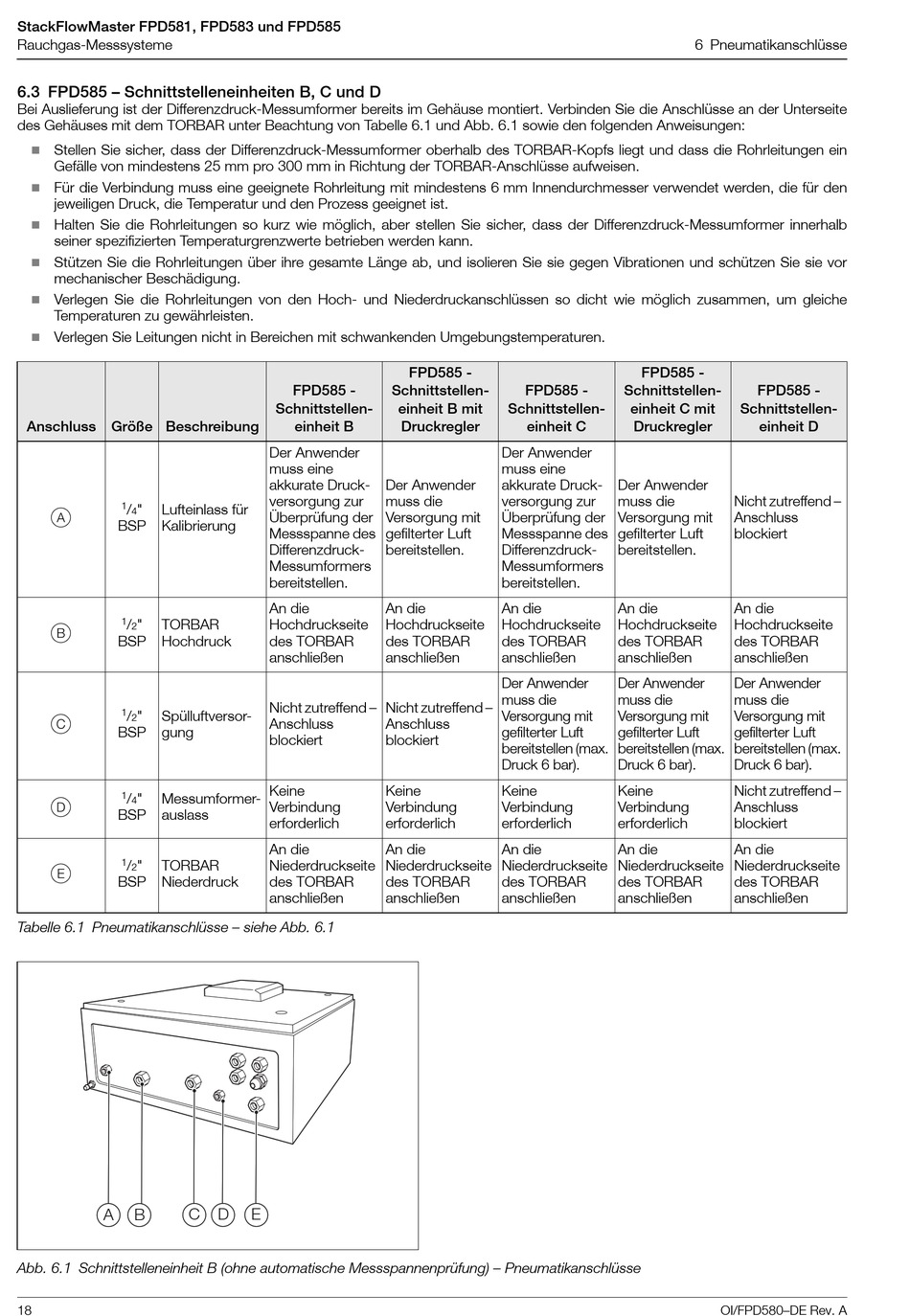

6.3 FPD585 – Schnittstelleneinheiten B, C und D
Bei Auslieferung ist der Differenzdruck-Messumformer bereits im Gehäuse montiert. Verbinden Sie die Anschlüsse an der Unterseite
des Gehäuses mit dem TORBAR unter Beachtung von Tabelle 6.1 und Abb. 6.1 sowie den folgenden Anweisungen:

Stellen Sie sicher, dass der Differenzdruck-Messumformer oberhalb des TORBAR-Kopfs liegt und dass die Rohrleitungen ein
Gefälle von mindestens 25 mm pro 300 mm in Richtung der TORBAR-Anschlüsse aufweisen.

Für die Verbindung muss eine geeignete Rohrleitung mit mindestens 6 mm Innendurchmesser verwendet werden, die für den
jeweiligen Druck, die Temperatur und den Prozess geeignet ist.

Halten Sie die Rohrleitungen so kurz wie möglich, aber stellen Sie sicher, dass der Differenzdruck-Messumformer innerhalb
seiner spezifizierten Temperaturgrenzwerte betrieben werden kann.

Stützen Sie die Rohrleitungen über ihre gesamte Länge ab, und isolieren Sie sie gegen Vibrationen und schützen Sie sie vor
mechanischer Beschädigung.

Verlegen Sie die Rohrleitungen von den Hoch- und Niederdruckanschlüssen so dicht wie möglich zusammen, um gleiche
Temperaturen zu gewährleisten.

Verlegen Sie Leitungen nicht in Bereichen mit schwankenden Umgebungstemperaturen.
Anschluss Größe Beschreibung
1
/ " Lufteinlass für
A 4
BSP Kalibrierung
1
/ " TORBAR
2
B
BSP Hochdruck
1
/ " Spülluftversor-
2
C
BSP gung
1
/ " Messumformer-
D 4
BSP auslass
1
/ " TORBAR
E 2
BSP Niederdruck
Tabelle 6.1 Pneumatikanschlüsse – siehe Abb. 6.1
A B C
Abb. 6.1 Schnittstelleneinheit B (ohne automatische Messspannenprüfung) – Pneumatikanschlüsse
18
FPD585 -
Schnittstellen-
einheit B
Der Anwender
muss eine
akkurate Druck- Der Anwender
versorgung zur muss die
Überprüfung der Versorgung mit
Messspanne des gefilterter Luft
Differenzdruck- bereitstellen.
Messumformers
bereitstellen.
An die An die
Hochdruckseite Hochdruckseite
des TORBAR des TORBAR
anschließen anschließen
Nicht zutreffend – Nicht zutreffend –
Anschluss Anschluss
blockiert blockiert
Keine Keine
Verbindung Verbindung
erforderlich erforderlich
An die An die
Niederdruckseite Niederdruckseite
des TORBAR des TORBAR
anschließen anschließen
D E
FPD585 -
Schnittstellen- FPD585 -
einheit B mit Schnittstellen-
Druckregler einheit C
Der Anwender
muss eine
akkurate Druck-
versorgung zur
Überprüfung der
Messspanne des
Differenzdruck-
Messumformers
bereitstellen.
An die
Hochdruckseite
des TORBAR
anschließen
Der Anwender
muss die
Versorgung mit
gefilterter Luft
bereitstellen (max.
Druck 6 bar).
Keine
Verbindung
erforderlich
An die
Niederdruckseite
des TORBAR
anschließen
6 Pneumatikanschlüsse
FPD585 -
Schnittstellen- FPD585 -
einheit C mit Schnittstellen-
Druckregler einheit D
Der Anwender
muss die Nicht zutreffend –
Versorgung mit Anschluss
gefilterter Luft blockiert
bereitstellen.
An die An die
Hochdruckseite Hochdruckseite
des TORBAR des TORBAR
anschließen anschließen
Der Anwender Der Anwender
muss die muss die
Versorgung mit Versorgung mit
gefilterter Luft gefilterter Luft
bereitstellen (max. bereitstellen (max.
Druck 6 bar). Druck 6 bar).
Keine Nicht zutreffend –
Verbindung Anschluss
erforderlich blockiert
An die An die
Niederdruckseite Niederdruckseite
des TORBAR des TORBAR
anschließen anschließen
OI/FPD580–DE Rev. A
