StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme
9 Bedienung – FPD585

9.1 Bedientasten

Die Schnittstelleneinheiten B, C und D von FPD585 werden über die Bedientasten an der vorderen Tafel an der Steuereinheit bedient.
Diese Tasten ermöglichen die lokale Navigation und die Auswahl aller Software-Optionen in allen Anzeigen. In den einzelnen
Bildschirmen werden Eingabeaufforderungen bezüglich der aktiven Tasten angezeigt.

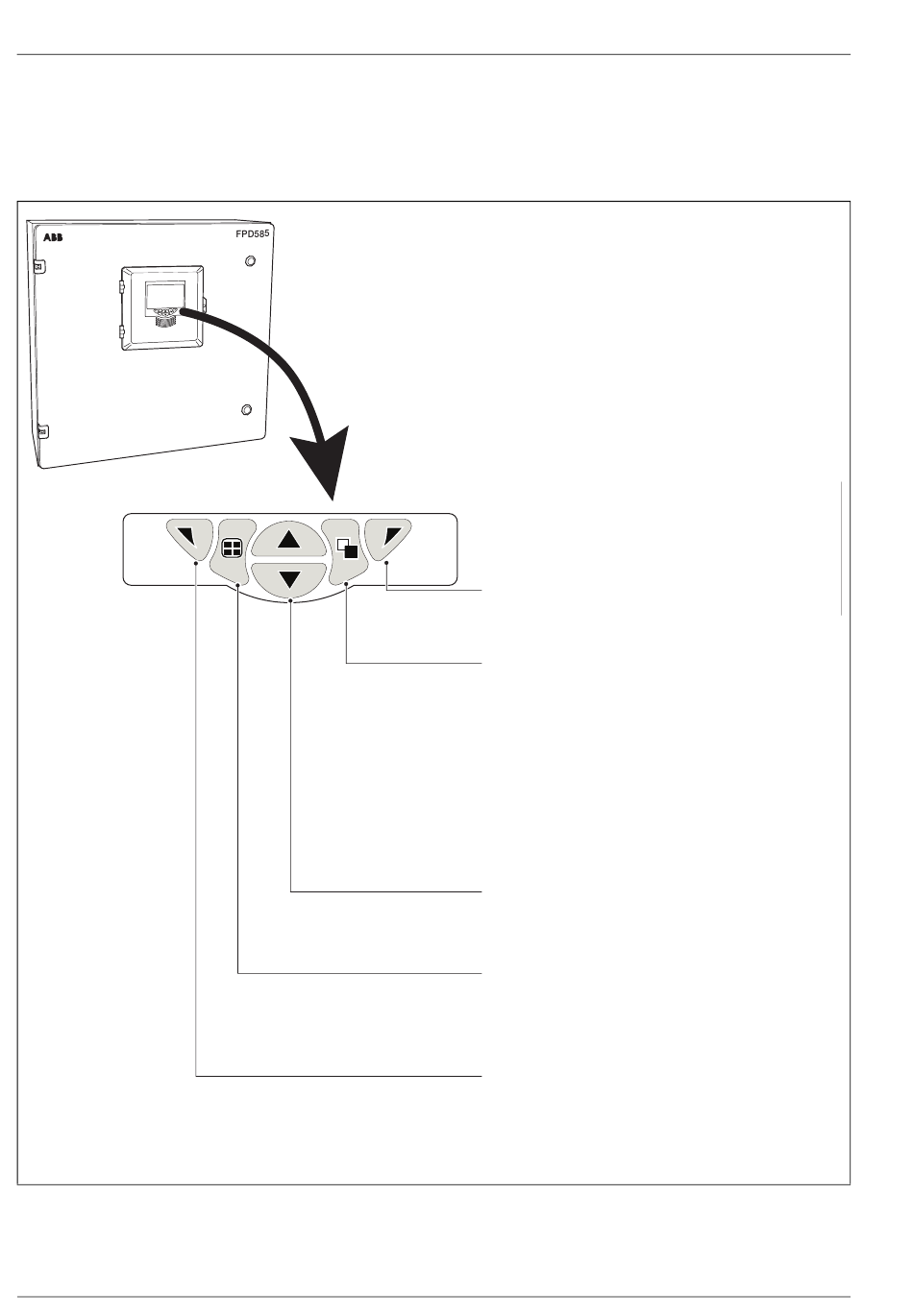

Abb. 9.1 Bedientasten
22
Navigationstaste (rechts):
Dient zum Auswählen der markierten Menüoption bzw.
Bedienschaltfläche oder zum Bearbeiten einer Auswahl.
Ansichtstaste*:
Dient zum Umschalten zwischen –
Bedienerseiten (1 bis 5), wenn über die Gruppentaste
eine Bedienerseite ausgewählt wird.
Anzeigebildschirme (Alarme, Ausgänge, Signale,
Diagramm und Diagnose), wenn über die Gruppentaste
der Bildschirm Diagnoseansicht ausgewählt wird.
Protokollbildschirme (Alarm, Ereignis, Diagnose und
Kalibrierung), wenn über die Gruppentaste die
Kalibrierungsprotokoll-Darstellung ausgewählt wird.
*Im Konfigurationsmodus nicht aktiviert.
Nach-oben-/Nach-unten-Tasten:
Dient zum Navigieren nach oben/unten in Menüs,
zum Markieren von Menüoptionen und zum
Erhöhen/Verringern der angezeigten Werte.
Gruppentaste:
Dient zum Umschalten zwischen der/den Bedienerseite/n,
Diagnoseansicht- und Kalibrierungsprotokoll-Darstellungen.
Die Taste ist im Konfigurationsmodus nicht aktiviert.
Navigation (links) / Zugriffstaste für Bedienerebene:
Dient zum Anzeigen oder Verbergen der mit den einzelnen
Ansichten verbundenen Bedienermenüs. Auch zum
Verlassen des Menüs, ohne Änderungen vorzunehmen,
oder zur Rückkehr zur vorherigen Menüebene.
