StackFlowMaster FPD581, FPD583 und FPD585
Rauchgas-Messsysteme
3.4.6 Messsonde Typ TP3 – Bajonettverschluss
Installieren Sie die Sonde unter Beachtung von Abb. 3.5 wie
folgt:
1. Befolgen Sie die Installationsschritte in Abschnitt 3.4.3 bis
zu Schritt 8.
2. Stecken Sie die Endstütze mit dem Bajonettverschluss auf
den TORBAR.
3. Nach der Verriegelung drehen Sie die Endstütze gegen
den Uhrzeigersinn, bis der Pfeil in die Durchflussrichtung
zeigt. Der Pfeil muss unbedingt korrekt ausgerichtet sein,
damit der Bajonettverschluss funktioniert.
4. Schrauben Sie die Flanschbefestigungsschrauben ein,
und ziehen Sie sie gleichmäßig an. Beachten Sie dabei die
korrekten Verfahren für den entsprechenden Flansch.

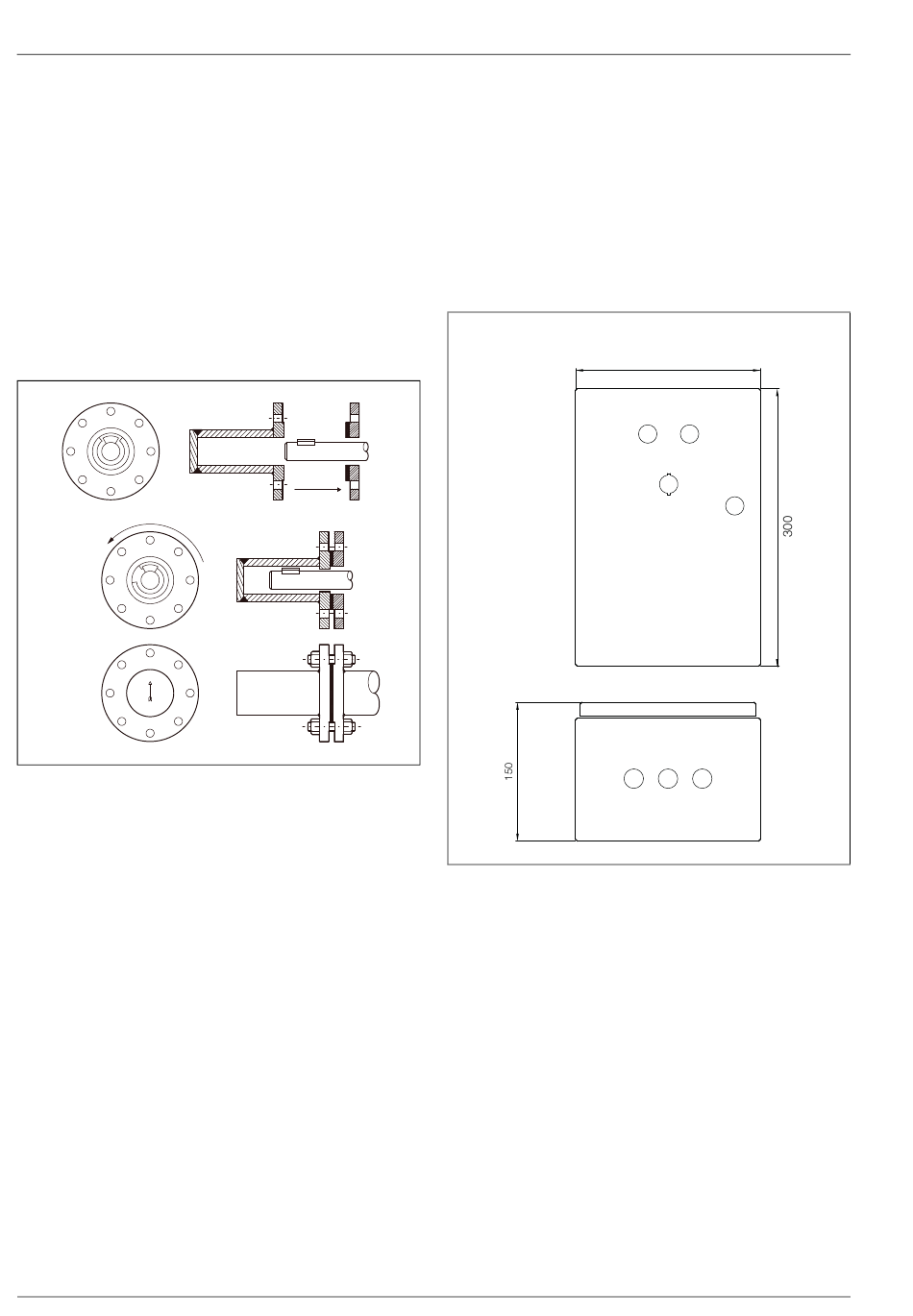

Abb. 3.5 Installationsdetails zum Bajonettverschluss
12
4 Installation der Schnittstelleneinheit
4 Installation der Schnittstelleneinheit
4.1 Allgemeines
Stellen Sie bei der Auswahl der Position für das Gehäuse der
Schnittstelleneinheit sicher, dass der Differenzdruck-Messumformer
im Gehäuse über dem Niveau des TORBAR-Kopfes liegt.
Er muss weit genug über dem TORBAR liegen, um ein Gefälle
der Pneumatikrohrleitungen (siehe Abschnitt 6.3, Seite 18) in
einem Winkel von mindestens 25 mm pro 300 mm in Richtung
der TORBAR-Anschlüsse zu ermöglichen.
4.2 Gehäuseabmessungen
Abmessungen in mm
Abb. 4.1 Abmessungen der manuellen
Schnittstelleneinheit des FPD583
200
OI/FPD580–DE Rev. A
